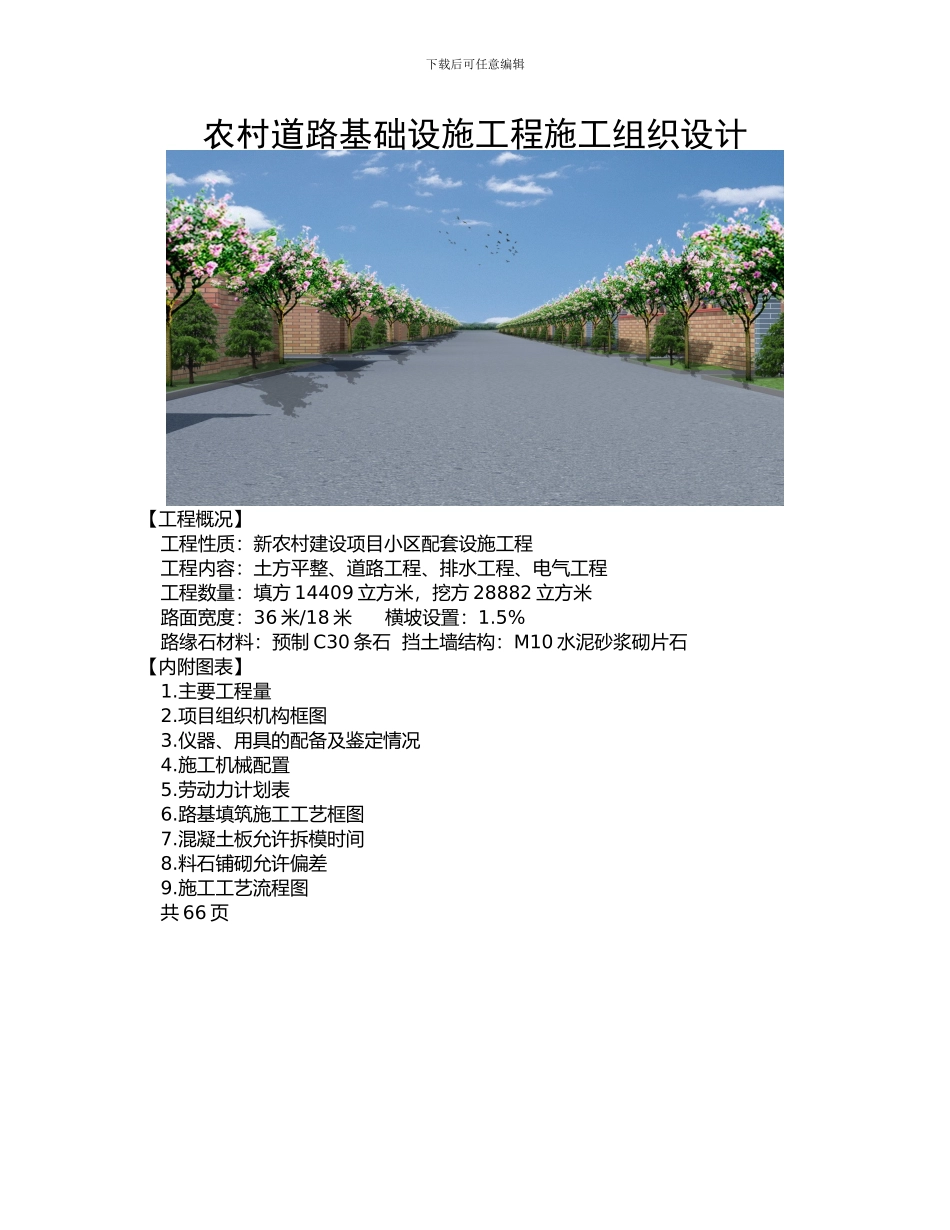

下载后可任意编辑农村道路基础设施工程施工组织设计【工程概况】 工程性质：新农村建设项目小区配套设施工程 工程内容：土方平整、道路工程、排水工程、电气工程 工程数量：填方 14409 立方米，挖方 28882 立方米 路面宽度：36 米/18 米 横坡设置：1.5% 路缘石材料：预制 C30 条石 挡土墙结构：M10 水泥砂浆砌片石【内附图表】 1.主要工程量 2.项目组织机构框图 3.仪器、用具的配备及鉴定情况 4.施工机械配置 5.劳动力计划表 6.路基填筑施工工艺框图 7.混凝土板允许拆模时间 8.料石铺砌允许偏差 9.施工工艺流程图 共 66 页 下载后可任意编辑下载后可任意编辑下载后可任意编辑一、 工程概况1、工程简介本项目为 XX 市 XX 港区 XX 镇新农村建设项目 XX 小区配套设施工程，位于 XX 市 XX 港区 XX 镇。主要工程内容为场地土方平整、道路工程、排水工程、电气工程。2、设计概况拟建道路以土方挖填为主，场地西高东低，填方 14409m³，挖方28882 m³。横断面 36 米宽路面采纳双向 1.5%的横坡，18 米采纳单向1.5%的横坡，一块板形式。路基为土路基，填方边坡 1：1.5，挖方边坡 1：1，路床及零填压实度≥93%，路堤≥90%，路基层为 20cm5%的水泥稳定碎石，面层为 20cm 混凝土（抗折强度 fcm≥4.0MPa），抗压强度 C40。路缘石采纳预制 C30 条石，规格 49*20*10。挡土墙采纳 M10 水泥砂浆砌片石结构，勾平缝，每 15 米设一道伸缩缝，其扩展基础用C25 砼灌注，墙身每隔 2 米布置泄水孔 Φ100mm，墙后填土压实度≥98%。小区内水源近期由自备水井和水塔供水，远期由市政供水管网供水。给水管材选用 PE 给水管，埋深不小于 0.7 米，管沟底铺 150mm 厚的垫层，管腔及管顶砂土或土壤回填压实，对生活给水管按 0.8MPa 进行试压验收。本工程为新建住宅区，采纳雨污水分流制排水系统。管材选用 II钢筋混凝土平口排水管，大部分管段采纳放坡开挖，小部分管道埋深较大、地下水位较高、土质较差段采纳钢板桩支护开挖。本工程检查井为圆形砖砌检查井，做法详 06MS201-3。给水阀门井下载后可任意编辑为砖砌圆形立式蝶阀井，做法参照图集 05S502 页 26；水表井为砖砌矩形水表井，做法参照图集 05S502 页 44；雨水口采纳偏沟式雨水口，与检查井连接管 D300，坡度＝0.01，连接管采纳 II 钢筋混凝土管，起点埋深 1.0 米，C15 混凝土满包连接施工，参照标准图集 06MS201-8 页24，雨...
