助理工程师考试复习《建筑施工专业实务》复习资料VIP免费

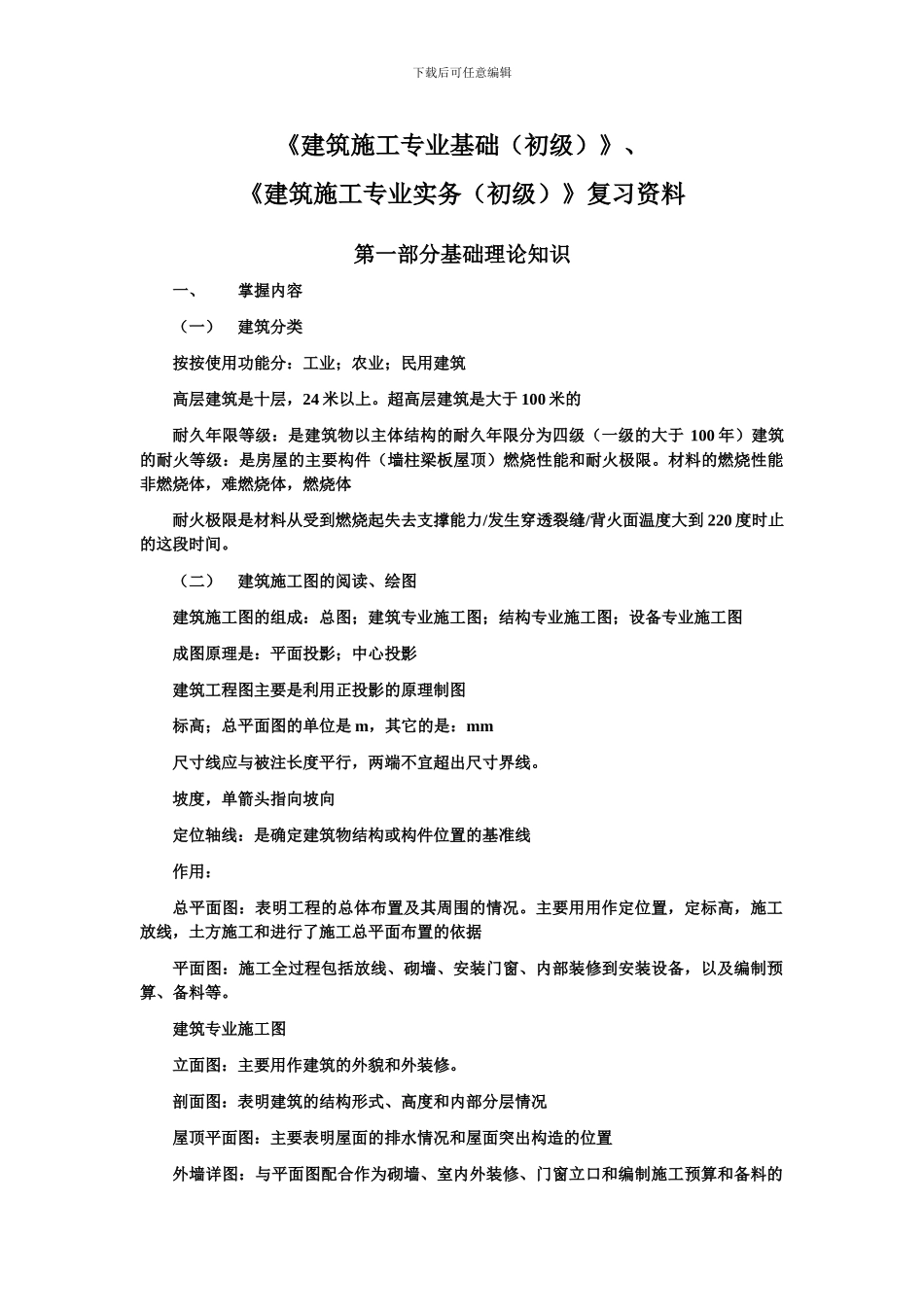

助理工程师考试复习《建筑施工专业实务》复习资料_第1页
1/12

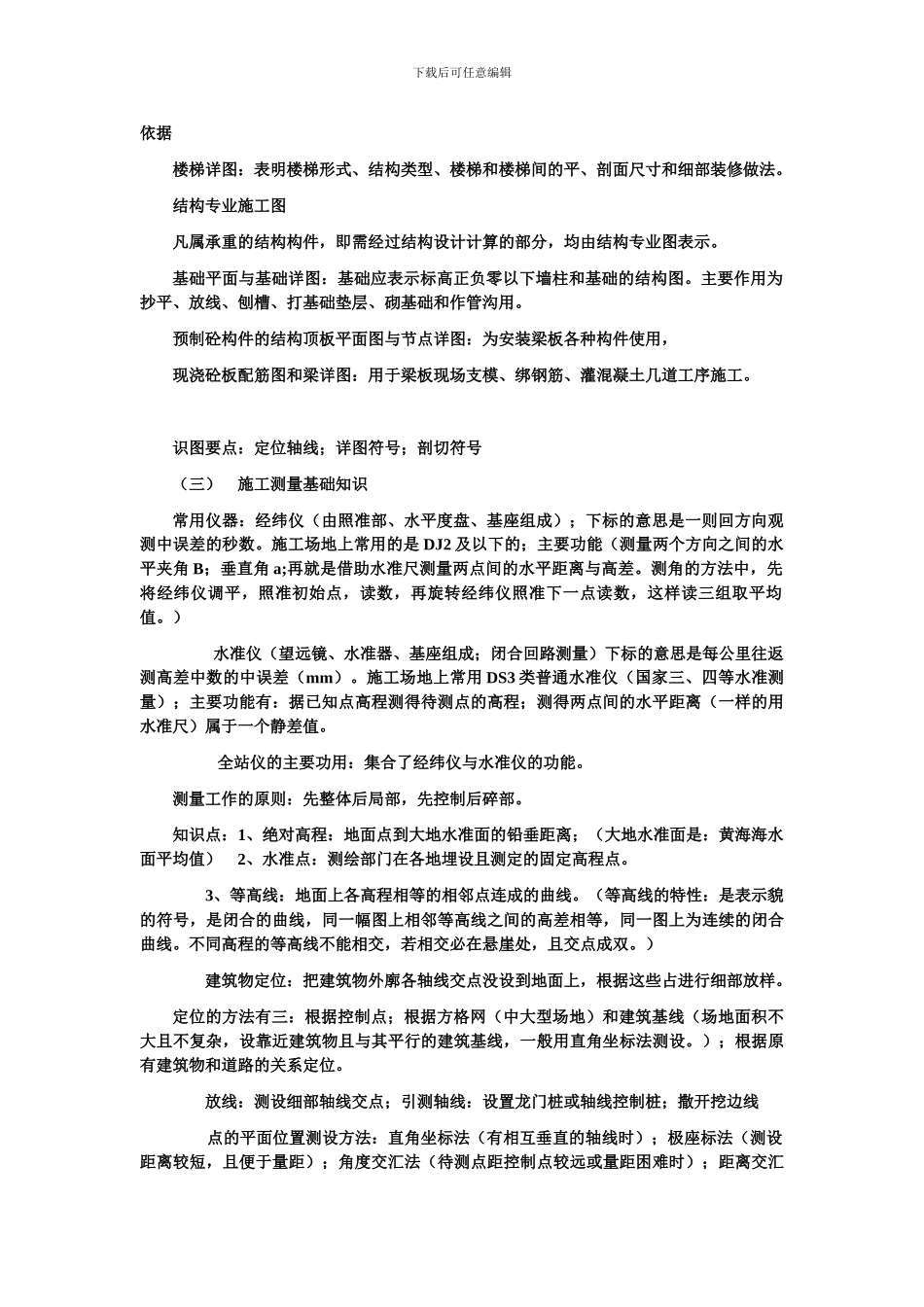

助理工程师考试复习《建筑施工专业实务》复习资料_第2页
2/12
助理工程师考试复习《建筑施工专业实务》复习资料_第3页
3/12
下载后可任意编辑《建筑施工专业基础(初级)》、《建筑施工专业实务(初级)》复习资料第一部分基础理论知识一、掌握内容(一)建筑分类按按使用功能分:工业;农业;民用建筑高层建筑是十层,24 米以上。超高层建筑是大于 100 米的耐久年限等级:是建筑物以主体结构的耐久年限分为四级(一级的大于 100 年)建筑的耐火等级:是房屋的主要构件(墙柱梁板屋顶)燃烧性能和耐火极限。材料的燃烧性能非燃烧体,难燃烧体,燃烧体耐火极限是材料从受到燃烧起失去支撑能力/发生穿透裂缝/背火面温度大到 220 度时止的这段时间。 (二)建筑施工图的阅读、绘图建筑施工图的组成:总图;建筑专业施工图;结构专业施工图;设备专业施工图成图原理是:平面投影;中心投影建筑工程图主要是利用正投影的原理制图标高;总平面图的单位是 m,其它的是:mm尺寸线应与被注长度平行,两端不宜超出尺寸界线。坡度,单箭头指向坡向定位轴线:是确定建筑物结构或构件位置的基准线作用:总平面图:表明工程的总体布置及其周围的情况。主要用用作定位置,定标高,施工放线,土方施工和进行了施工总平面布置的依据平面图:施工全过程包括放线、砌墙、安装门窗、内部装修到安装设备,以及编制预算、备料等。建筑专业施工图立面图:主要用作建筑的外貌和外装修。剖面图:表明建筑的结构形式、高度和内部分层情况屋顶平面图:主要表明屋面的排水情况和屋面突出构造的位置外墙详图:与平面图配合作为砌墙、室内外装修、门窗立口和编制施工预算和备料的下载后可任意编辑依据楼梯详图:表明楼梯形式、结构类型、楼梯和楼梯间的平、剖面尺寸和细部装修做法。结构专业施工图凡属承重的结构构件,即需经过结构设计计算的部分,均由结构专业图表示。基础平面与基础详图:基础应表示标高正负零以下墙柱和基础的结构图。主要作用为抄平、放线、刨槽、打基础垫层、砌基础和作管沟用。预制砼构件的结构顶板平面图与节点详图:为安装梁板各种构件使用,现浇砼板配筋图和梁详图:用于梁板现场支模、绑钢筋、灌混凝土几道工序施工。识图要点:定位轴线;详图符号;剖切符号(三)施工测量基础知识常用仪器:经纬仪(由照准部、水平度盘、基座组成);下标的意思是一则回方向观测中误差的秒数。施工场地上常用的是 DJ2 及以下的;主要功能(测量两个方向之间的水平夹角 B;垂直角 a;再就是借助水准尺测量两点间的水平距离与高差。测角的方法中,先将经纬仪调平,照准初始点,读...
