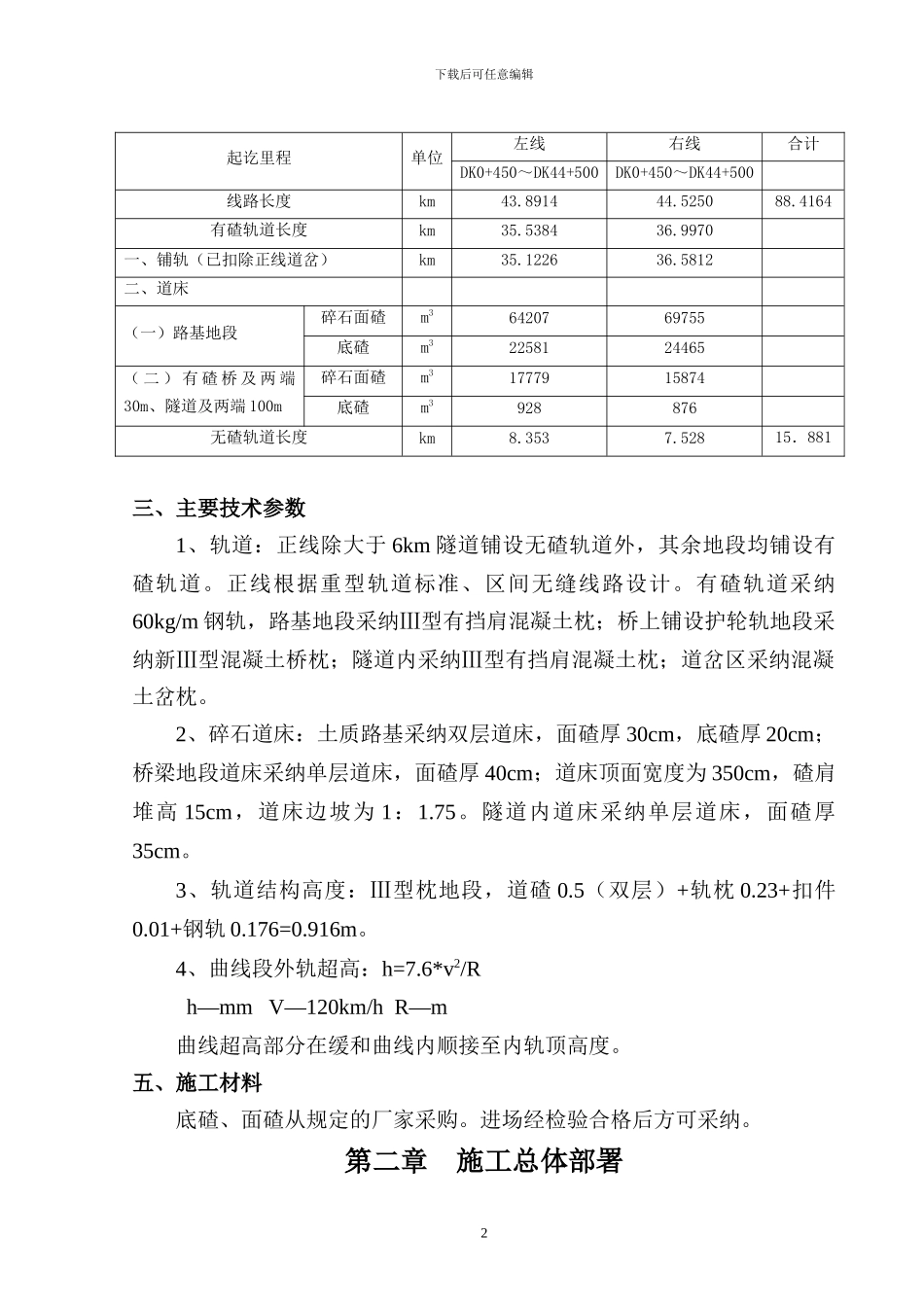

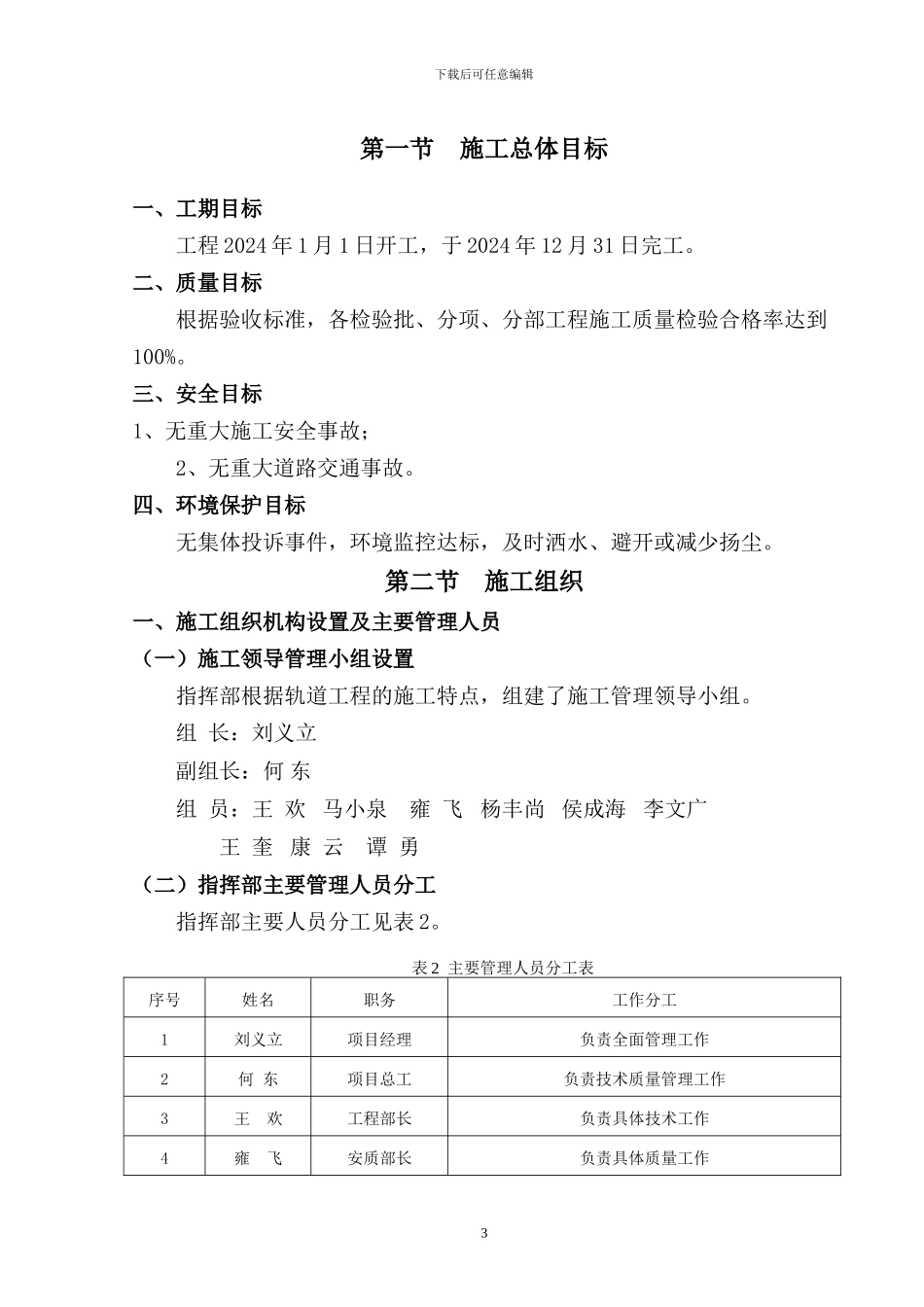

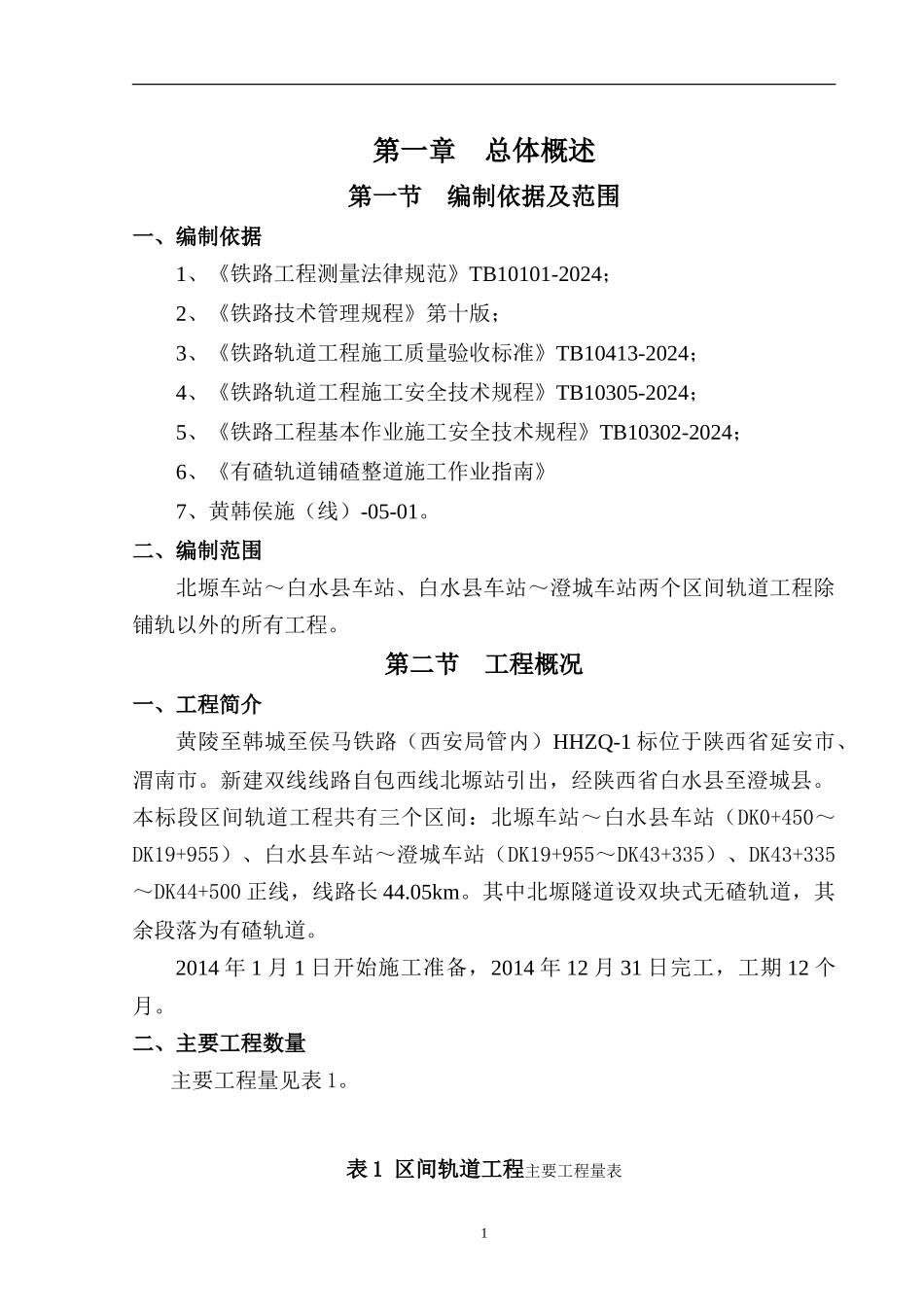

第一章 总体概述第一节 编制依据及范围一、编制依据1、《铁路工程测量法律规范》TB10101-2024；2、《铁路技术管理规程》第十版；3、《铁路轨道工程施工质量验收标准》TB10413-2024； 4、《铁路轨道工程施工安全技术规程》TB10305-2024；5、《铁路工程基本作业施工安全技术规程》TB10302-2024；6、《有碴轨道铺碴整道施工作业指南》7、黄韩侯施（线）-05-01。二、编制范围北塬车站～白水县车站、白水县车站～澄城车站两个区间轨道工程除铺轨以外的所有工程。第二节 工程概况一、工程简介黄陵至韩城至侯马铁路（西安局管内）HHZQ-1 标位于陕西省延安市、渭南市。新建双线线路自包西线北塬站引出，经陕西省白水县至澄城县。本标段区间轨道工程共有三个区间：北塬车站～白水县车站（DK0+450～DK19+955）、白水县车站～澄城车站（DK19+955～DK43+335）、DK43+335～DK44+500 正线，线路长 44.05km。其中北塬隧道设双块式无碴轨道，其余段落为有碴轨道。2014 年 1 月 1 日开始施工准备，2014 年 12 月 31 日完工，工期 12 个月。二、主要工程数量 主要工程量见表 1。表 1 区间轨道工程主要工程量表1下载后可任意编辑起讫里程单位左线右线合计DK0+450～DK44+500DK0+450～DK44+500线路长度km43.891444.525088.4164有碴轨道长度km35.538436.9970一、铺轨（已扣除正线道岔）km35.122636.5812二、道床（一）路基地段碎石面碴m36420769755底碴m32258124465（ 二 ） 有 碴 桥 及 两 端30m、隧道及两端 100m碎石面碴m31777915874底碴m3928876无碴轨道长度km8.3537.52815．881三、主要技术参数1、轨道：正线除大于 6km 隧道铺设无碴轨道外，其余地段均铺设有碴轨道。正线根据重型轨道标准、区间无缝线路设计。有碴轨道采纳60kg/m 钢轨，路基地段采纳Ⅲ型有挡肩混凝土枕；桥上铺设护轮轨地段采纳新Ⅲ型混凝土桥枕；隧道内采纳Ⅲ型有挡肩混凝土枕；道岔区采纳混凝土岔枕。2、碎石道床：土质路基采纳双层道床，面碴厚 30cm，底碴厚 20cm；桥梁地段道床采纳单层道床，面碴厚 40cm；道床顶面宽度为 350cm，碴肩堆高 15cm，道床边坡为 1：1.75。隧道内道床采纳单层道床，面碴厚35cm。3、轨道结构高度：Ⅲ型枕地段，道碴 0.5（双层）+轨枕 0.23+扣件0.01+钢轨 0.176=0.916m。4、曲线段外轨超高：h=7.6*v2/R h—mm V—120km/h R—m曲线超高部分在缓和曲线内顺接至内轨顶高度。五、施工材料底碴、面碴从规定的厂家采购。进场...
