医院外脚手架工程施工方案VIP免费

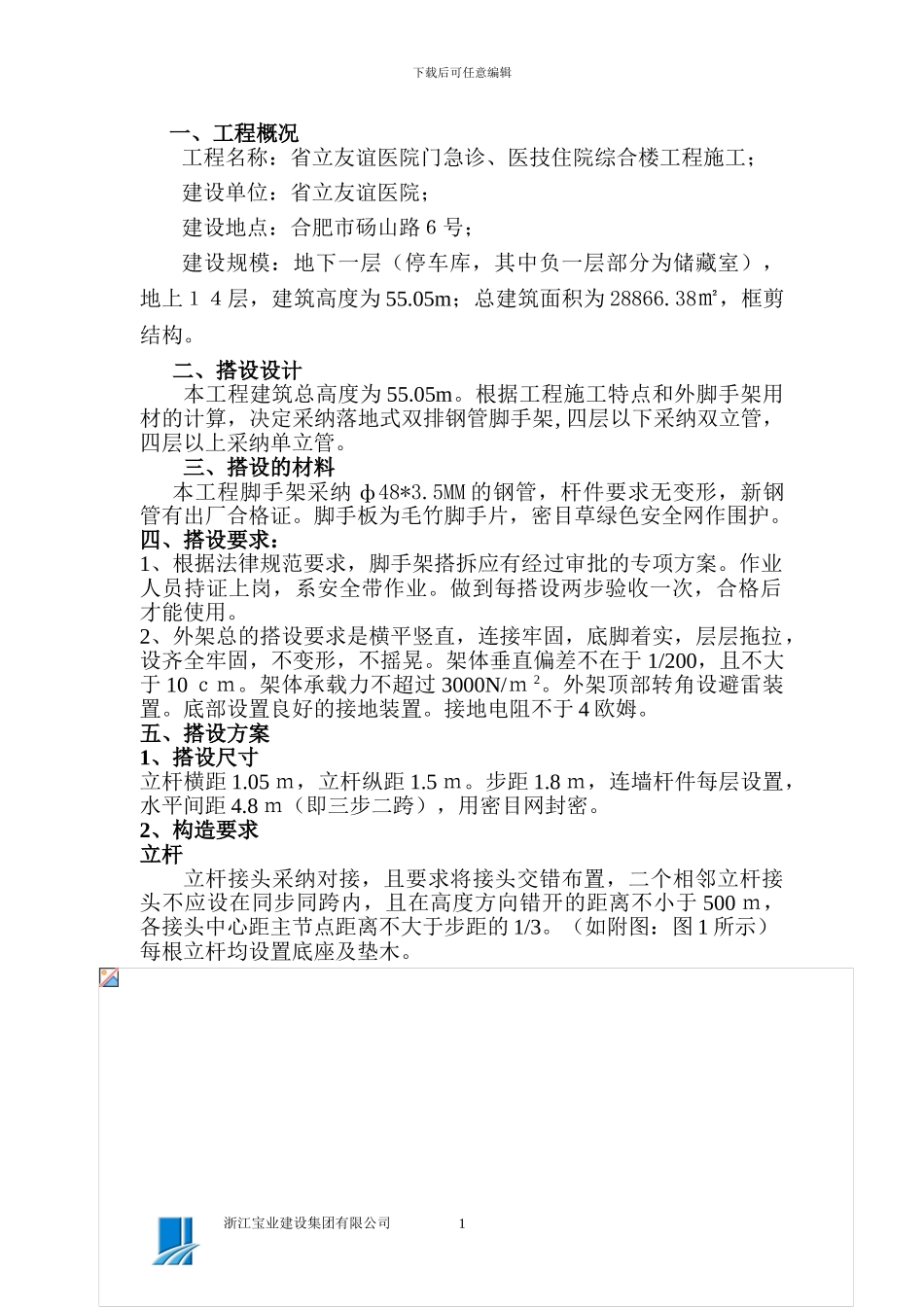

下载后可任意编辑一、工程概况工程名称：省立友谊医院门急诊、医技住院综合楼工程施工；建设单位：省立友谊医院；建设地点：合肥市砀山路６号； 建设规模：地下一层（停车库，其中负一层部分为储藏室），地上１４层，建筑高度为 55.05m；总建筑面积为 28866.38㎡，框剪结构。二、搭设设计本工程建筑总高度为 55.05m。根据工程施工特点和外脚手架用材的计算，决定采纳落地式双排钢管脚手架, 四层以下采纳双立管，四层以上采纳单立管。 三、搭设的材料本工程脚手架采纳 ф48*3.5MM 的钢管，杆件要求无变形，新钢管有出厂合格证。脚手板为毛竹脚手片，密目草绿色安全网作围护。四、搭设要求：1、根据法律规范要求，脚手架搭拆应有经过审批的专项方案。作业人员持证上岗，系安全带作业。做到每搭设两步验收一次，合格后才能使用。2、外架总的搭设要求是横平竖直，连接牢固，底脚着实，层层拖拉，设齐全牢固，不变形，不摇晃。架体垂直偏差不在于 1/200，且不大于 10 ｃｍ。架体承载力不超过 3000N/ｍ 2。外架顶部转角设避雷装置。底部设置良好的接地装置。接地电阻不于 4 欧姆。五、搭设方案1、搭设尺寸立杆横距 1.05 ｍ，立杆纵距 1.5 ｍ。步距 1.8 ｍ，连墙杆件每层设置，水平间距 4.8 ｍ（即三步二跨），用密目网封密。2、构造要求立杆立杆接头采纳对接，且要求将接头交错布置，二个相邻立杆接头不应设在同步同跨内，且在高度方向错开的距离不小于 500 ｍ，各接头中心距主节点距离不大于步距的 1/3。（如附图：图 1 所示）每根立杆均设置底座及垫木。浙江宝业建设集团有限公司 1下载后可任意编辑设置纵横方向扫地杆。纵向扫地杆采纳直角扣件固定在距底座下皮不大于 200 ｍｍ处的立杆上，横向扫地杆采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高底时将高处的纵向扫地杆向低延长两跨与立柱固定。告边坡的立杆轴线到边坡距离不小于 500 ｍｍ。（如附图 2 所示）纵向水平杆纵向水平杆设于横向水平杆之上，并以直角扣件扣紧，每层架设 4 根纵向水平杆。一般采纳对接扣件连接，也可采纳搭接。接头交错布置，相邻接头水平距离不小于 500 ｍｍ，不应设在同跨度内，且不得设在立平杆跨中。搭接接头长度不小于 1000 ｍｍ，并设 3 个旋转扣件固定，端部扣件盖板边缘至杆端距离不小于 100 ｍｍ。横向水平杆每一主节点处须设置一根横向水平杆，每侧外伸长度，不应小于100 ｍｍ。采纳竹笆脚...
