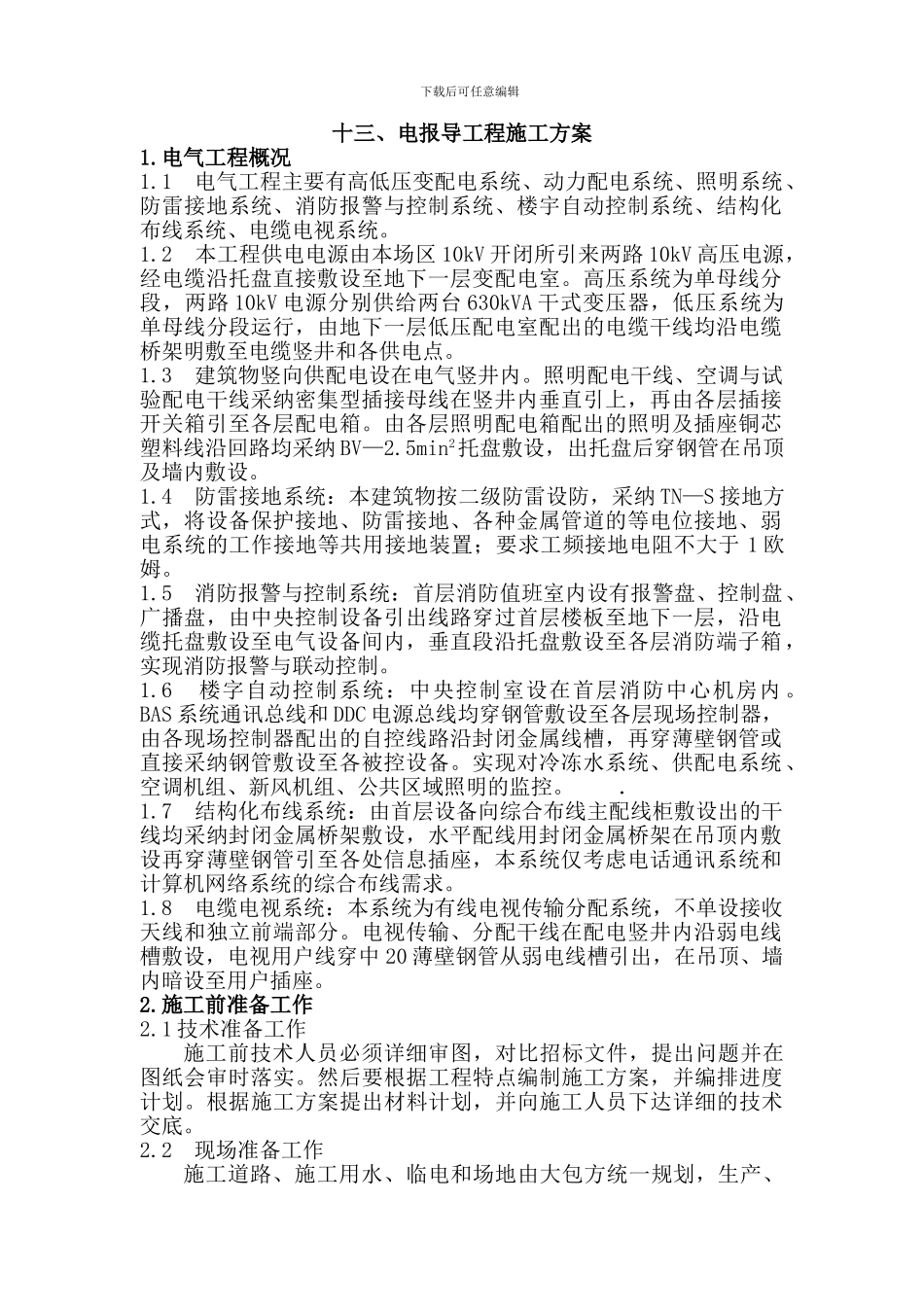

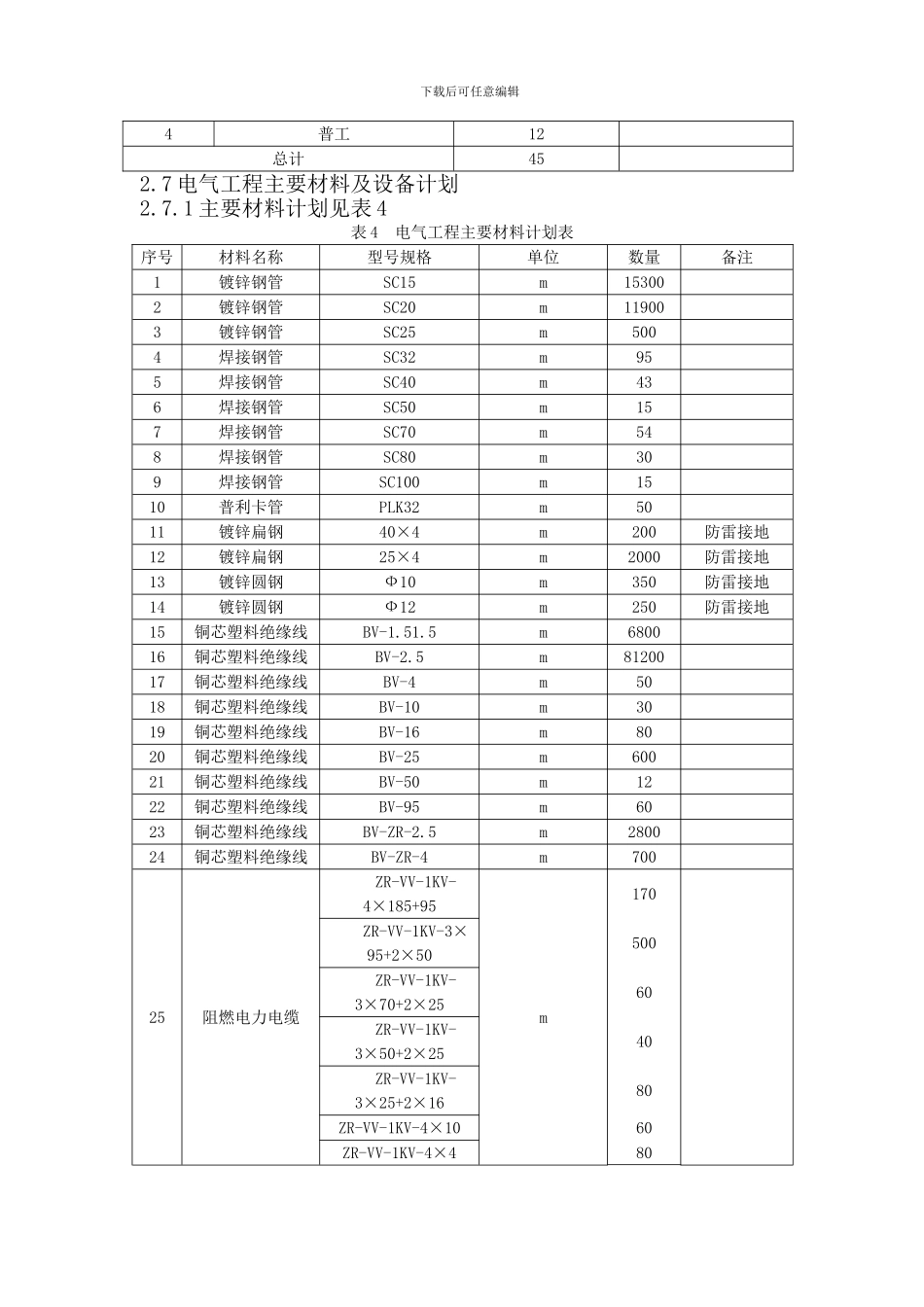

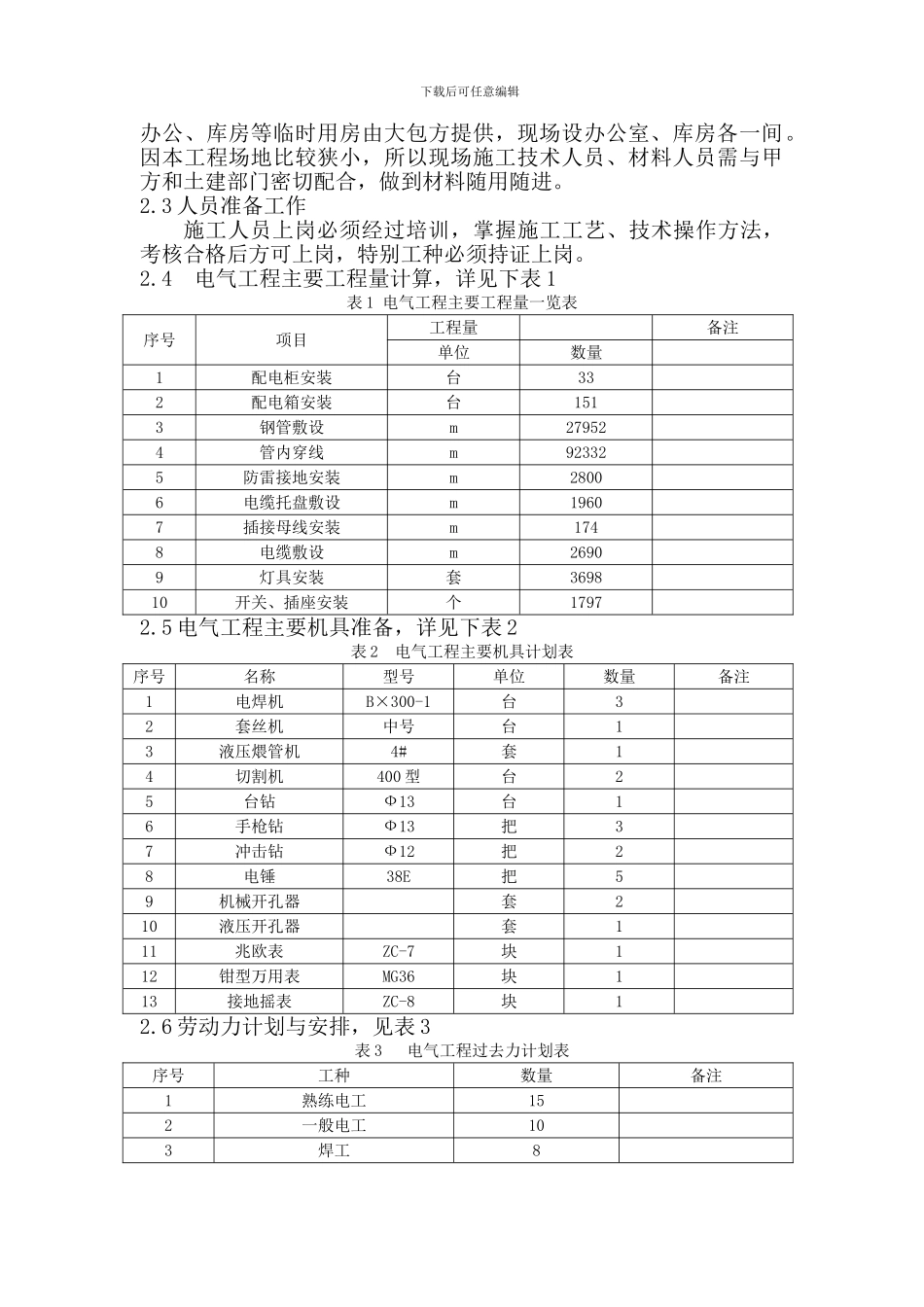

下载后可任意编辑十三、电报导工程施工方案1.电气工程概况1.1 电气工程主要有高低压变配电系统、动力配电系统、照明系统、防雷接地系统、消防报警与控制系统、楼宇自动控制系统、结构化布线系统、电缆电视系统。1.2 本工程供电电源由本场区 10kV 开闭所引来两路 10kV 高压电源,经电缆沿托盘直接敷设至地下一层变配电室。高压系统为单母线分段,两路 10kV 电源分别供给两台 630kVA 干式变压器,低压系统为单母线分段运行,由地下一层低压配电室配出的电缆干线均沿电缆桥架明敷至电缆竖井和各供电点。1.3 建筑物竖向供配电设在电气竖井内。照明配电干线、空调与试验配电干线采纳密集型插接母线在竖井内垂直引上,再由各层插接开关箱引至各层配电箱。由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采纳 BV—2.5min2托盘敷设,出托盘后穿钢管在吊顶及墙内敷设。1.4 防雷接地系统:本建筑物按二级防雷设防,采纳 TN—S 接地方式,将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置;要求工频接地电阻不大于 1 欧姆。1.5 消防报警与控制系统:首层消防值班室内设有报警盘、控制盘、广播盘,由中央控制设备引出线路穿过首层楼板至地下一层,沿电缆托盘敷设至电气设备间内,垂直段沿托盘敷设至各层消防端子箱,实现消防报警与联动控制。1.6 楼字自动控制系统:中央控制室设在首层消防中心机房内 。BAS 系统通讯总线和 DDC 电源总线均穿钢管敷设至各层现场控制器,由各现场控制器配出的自控线路沿封闭金属线槽,再穿薄壁钢管或直接采纳钢管敷设至各被控设备。实现对冷冻水系统、供配电系统、空调机组、新风机组、公共区域照明的监控。 .1.7 结构化布线系统:由首层设备向综合布线主配线柜敷设出的干线均采纳封闭金属桥架敷设,水平配线用封闭金属桥架在吊顶内敷设再穿薄壁钢管引至各处信息插座,本系统仅考虑电话通讯系统和计算机网络系统的综合布线需求。 1.8 电缆电视系统:本系统为有线电视传输分配系统,不单设接收天线和独立前端部分。电视传输、分配干线在配电竖井内沿弱电线槽敷设,电视用户线穿中 20 薄壁钢管从弱电线槽引出,在吊顶、墙内暗设至用户插座。2.施工前准备工作2.1 技术准备工作施工前技术人员必须详细审图,对比招标文件,提出问题并在图纸会审时落实。然后要根据工程特点编制施工方案,并编排进度计划。根据施工方案提出材料计划,并向施工人员下达详细...
