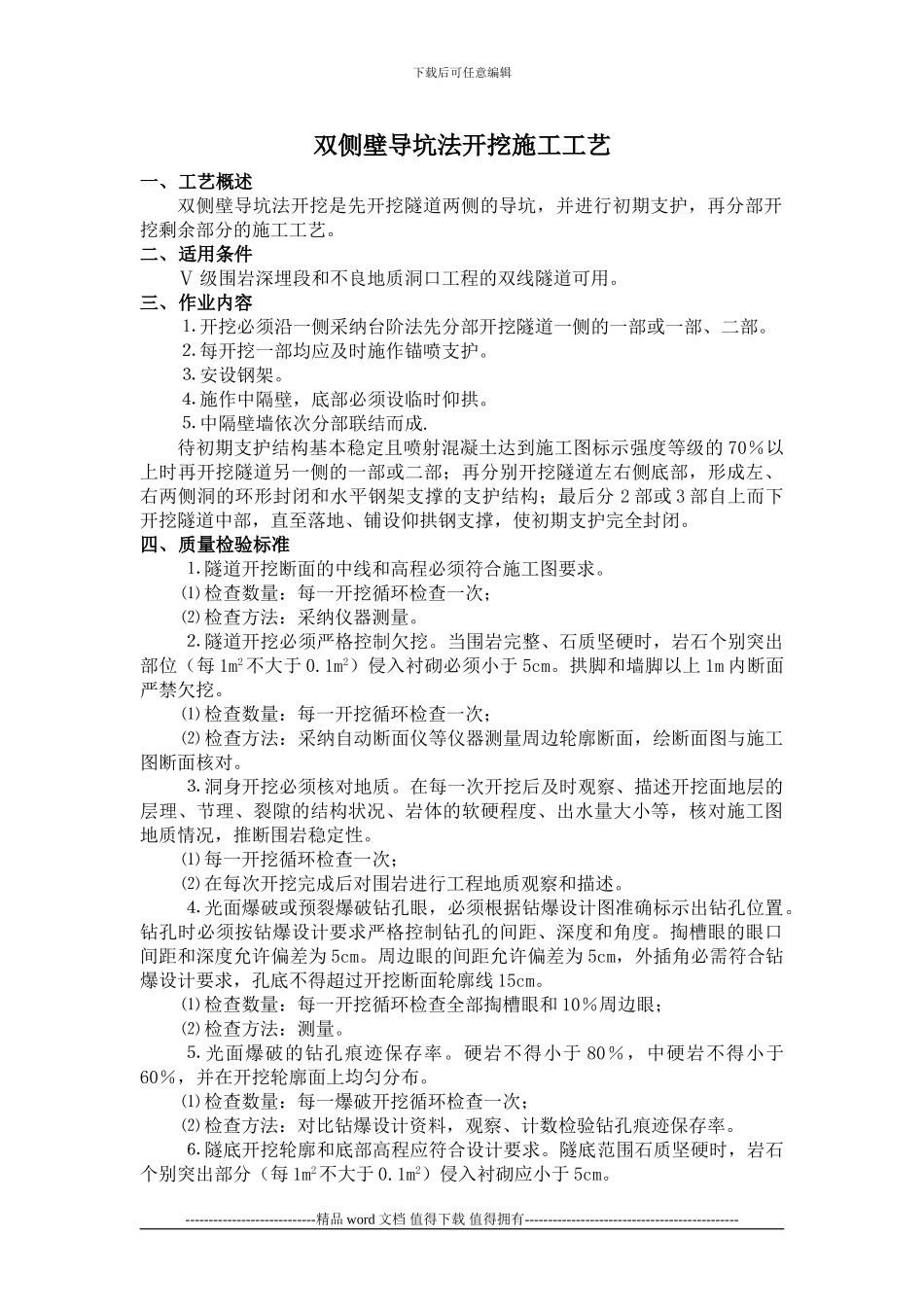

下载后可任意编辑双侧壁导坑法开挖施工工艺一、工艺概述双侧壁导坑法开挖是先开挖隧道两侧的导坑，并进行初期支护，再分部开挖剩余部分的施工工艺。二、适用条件Ⅴ 级围岩深埋段和不良地质洞口工程的双线隧道可用。三、作业内容⒈ 开挖必须沿一侧采纳台阶法先分部开挖隧道一侧的一部或一部、二部。⒉ 每开挖一部均应及时施作锚喷支护。⒊ 安设钢架。⒋ 施作中隔壁，底部必须设临时仰拱。⒌ 中隔壁墙依次分部联结而成.待初期支护结构基本稳定且喷射混凝土达到施工图标示强度等级的 70％以上时再开挖隧道另一侧的一部或二部；再分别开挖隧道左右侧底部，形成左、右两侧洞的环形封闭和水平钢架支撑的支护结构；最后分 2 部或 3 部自上而下开挖隧道中部，直至落地、铺设仰拱钢支撑，使初期支护完全封闭。四、质量检验标准⒈ 隧道开挖断面的中线和高程必须符合施工图要求。⑴ 检查数量：每一开挖循环检查一次；⑵ 检查方法：采纳仪器测量。⒉ 隧道开挖必须严格控制欠挖。当围岩完整、石质坚硬时，岩石个别突出部位（每 1m2不大于 0.1m2）侵入衬砌必须小于 5cm。拱脚和墙脚以上 1m 内断面严禁欠挖。⑴ 检查数量：每一开挖循环检查一次；⑵ 检查方法：采纳自动断面仪等仪器测量周边轮廓断面，绘断面图与施工图断面核对。⒊ 洞身开挖必须核对地质。在每一次开挖后及时观察、描述开挖面地层的层理、节理、裂隙的结构状况、岩体的软硬程度、出水量大小等，核对施工图地质情况，推断围岩稳定性。⑴ 每一开挖循环检查一次；⑵ 在每次开挖完成后对围岩进行工程地质观察和描述。⒋ 光面爆破或预裂爆破钻孔眼，必须根据钻爆设计图准确标示出钻孔位置。钻孔时必须按钻爆设计要求严格控制钻孔的间距、深度和角度。掏槽眼的眼口间距和深度允许偏差为 5cm。周边眼的间距允许偏差为 5cm，外插角必需符合钻爆设计要求，孔底不得超过开挖断面轮廓线 15cm。⑴ 检查数量：每一开挖循环检查全部掏槽眼和 10％周边眼；⑵ 检查方法：测量。⒌ 光面爆破的钻孔痕迹保存率。硬岩不得小于 80％，中硬岩不得小于60％，并在开挖轮廓面上均匀分布。⑴ 检查数量：每一爆破开挖循环检查一次；⑵ 检查方法：对比钻爆设计资料，观察、计数检验钻孔痕迹保存率。⒍ 隧底开挖轮廓和底部高程应符合设计要求。隧底范围石质坚硬时，岩石个别突出部分（每 1m2不大于 0.1m2）侵入衬砌应小于 5cm。----------------------------精品 word 文档 值得下载...
