国铁电气化施工工艺标准VIP免费

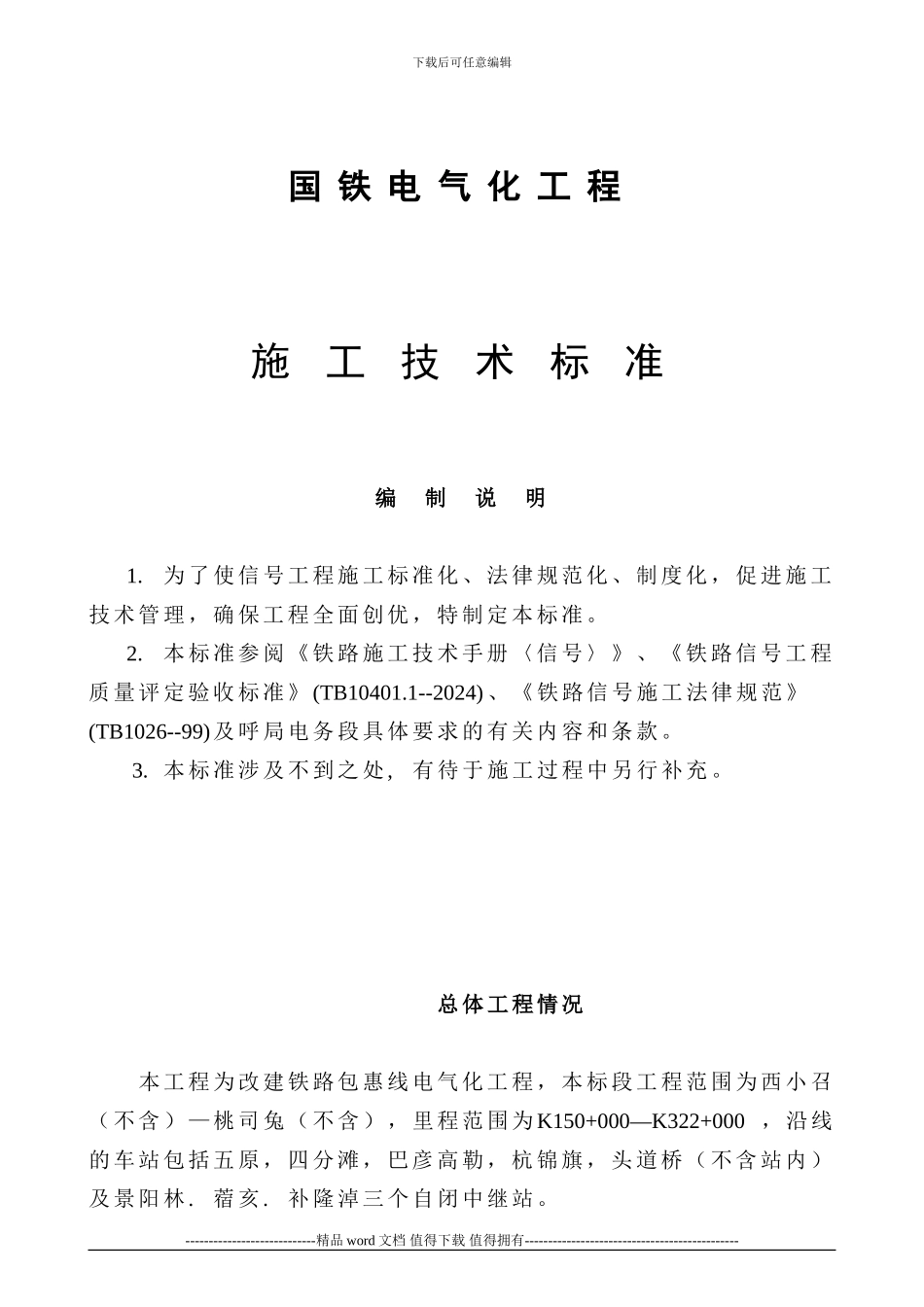

国铁电气化施工工艺标准_第1页
1/24

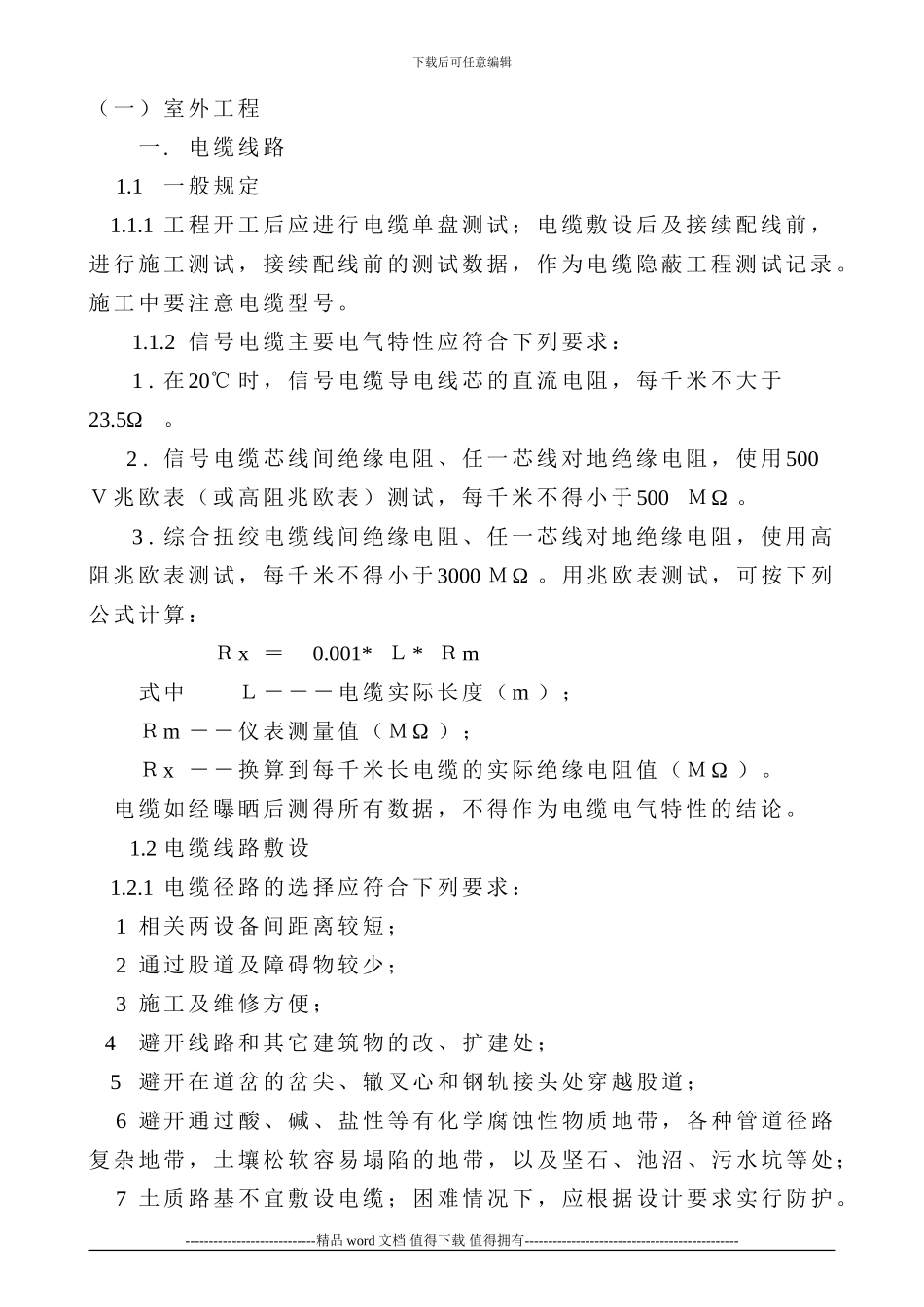

国铁电气化施工工艺标准_第2页
2/24

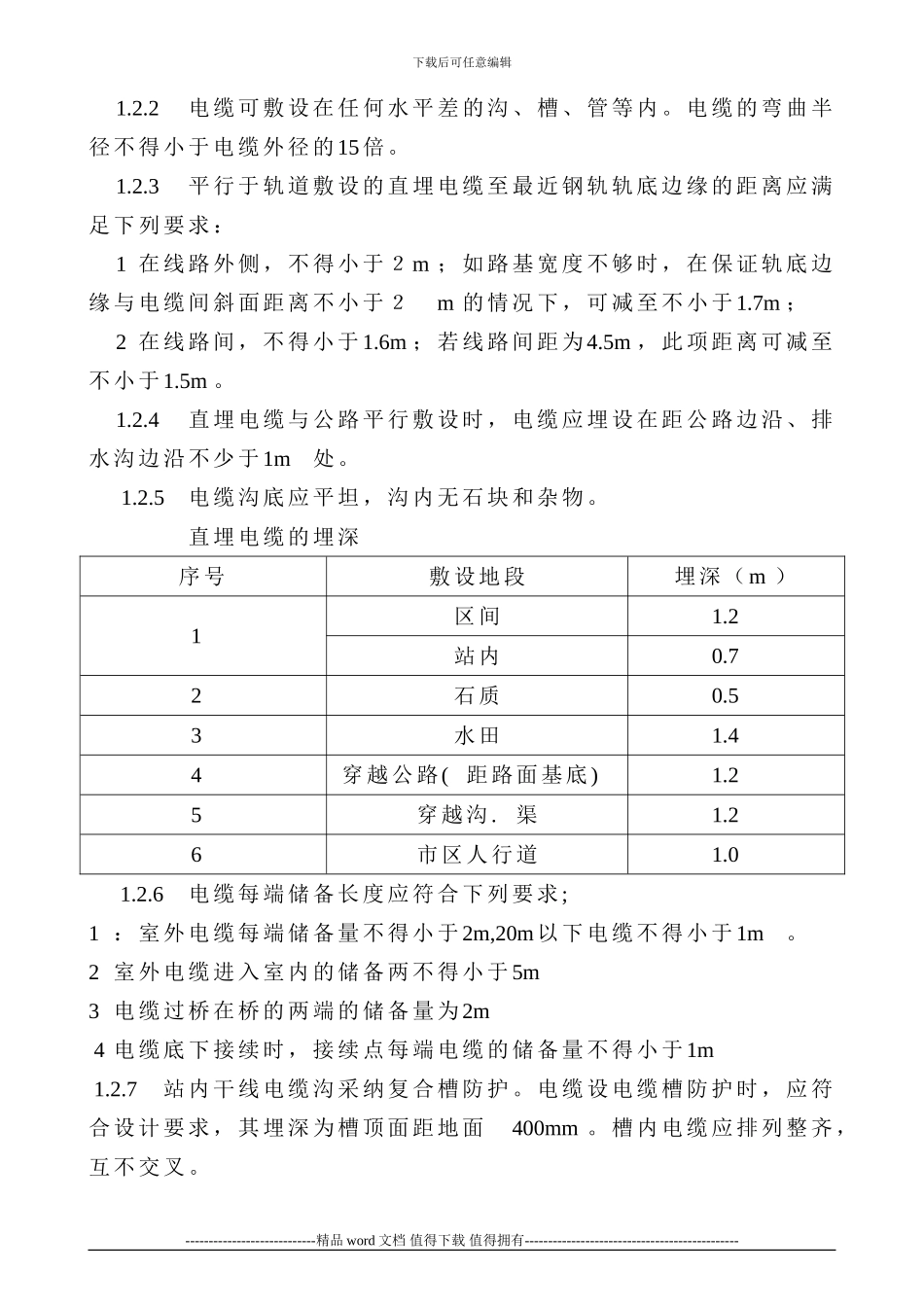

国铁电气化施工工艺标准_第3页
3/24
下载后可任意编辑国 铁 电 气 化 工 程施 工 技 术 标 准编 制 说 明 1. 为了使信号工程施工标准化、法律规范化、制度化,促进施工技术管理,确保工程全面创优,特制定本标准。 2. 本标准参阅《铁路施工技术手册〈信号〉》、《铁路信号工程质量评定验收标准》 (TB10401.1--2024) 、《铁路信号施工法律规范》(TB1026--99)及呼局电务段具体要求的有关内容和条款。 3. 本标准涉及不到之处 ,有待于施工过程中另行补充。总体工程情况 本工程为改建铁路包惠线电气化工程,本标段工程范围为西小召(不含) —桃司兔(不含),里程范围为 K150+000—K322+000 ,沿线的车站包括五原,四分滩,巴彦高勒,杭锦旗,头道桥(不含站内)及景阳林 .蓿亥.补隆淖三个自闭中继站。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑(一)室外工程 一.电缆线路 1.1 一般规定 1.1.1 工程开工后应进行电缆单盘测试;电缆敷设后及接续配线前,进行施工测试,接续配线前的测试数据,作为电缆隐蔽工程测试记录 。施工中要注意电缆型号。 1.1.2 信号电缆主要电气特性应符合下列要求: 1 . 在20℃ 时,信号电缆导电线芯的直流电阻,每千米不大于23.5Ω。 2 . 信号电缆芯线间绝缘电阻、任一芯线对地绝缘电阻,使用 500V兆欧表(或高阻兆欧表)测试,每千米不得小于 500 MΩ 。 3 . 综合扭绞电缆线间绝缘电阻、任一芯线对地绝缘电阻,使用高阻兆欧表测试,每千米不得小于 3000 MΩ 。用兆欧表测试,可按下列公式计算: Rx = 0.001* L* Rm 式中 L---电缆实际长度( m ); Rm --仪表测量值(M Ω ); Rx --换算到每千米长电缆的实际绝缘电阻值(M Ω )。 电缆如经曝晒后测得所有数据,不得作为电缆电气特性的结论。 1.2 电缆线路敷设 1.2.1 电缆径路的选择应符合下列要求: 1 相关两设备间距离较短; 2 通过股道及障碍物较少; 3 施工及维修方便; 4 避开线路和其它建筑物的改、 扩建处; 5 避开在道 岔的岔尖、辙叉心和钢轨接头处穿越股道; 6 避开通过 酸、碱、盐性等有化学腐蚀性物质地 带,各种管道径路复杂地带,土壤松软 容易塌陷的地带,以及坚石、池沼、污水坑等 处; 7 土质路基不宜敷设电缆; 困难情况下,应 根据设计要求实行 防护。--------------------...
