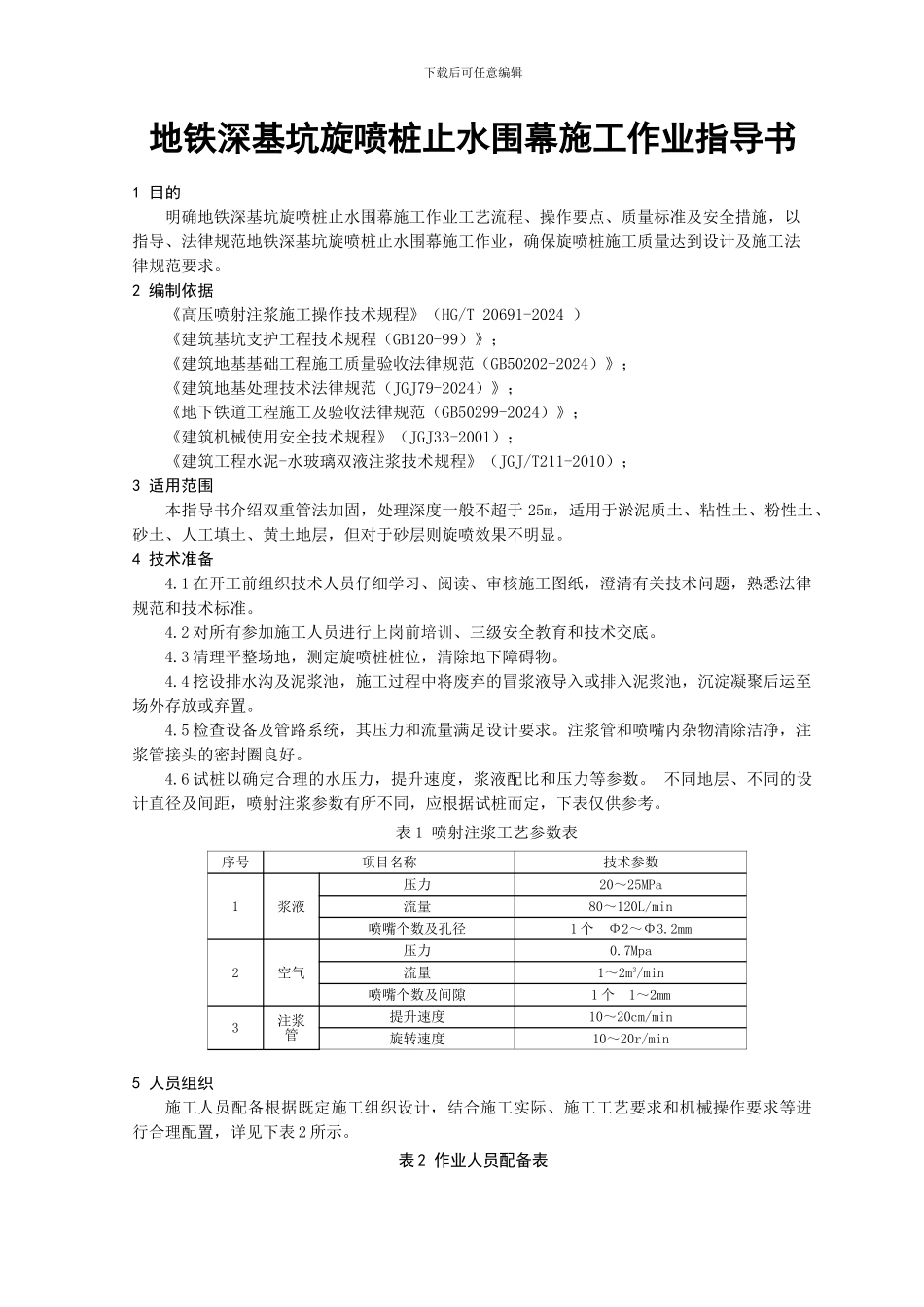

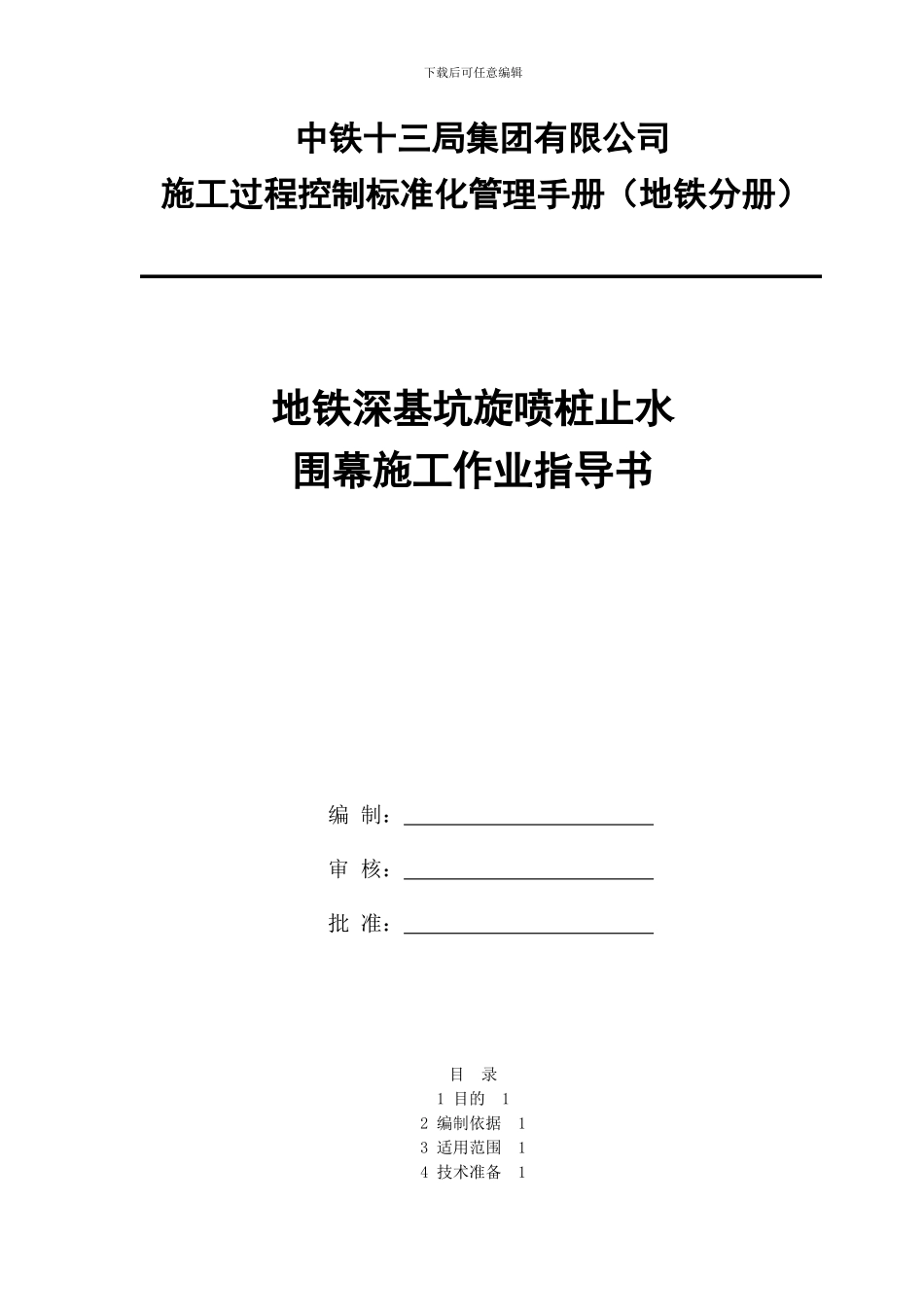

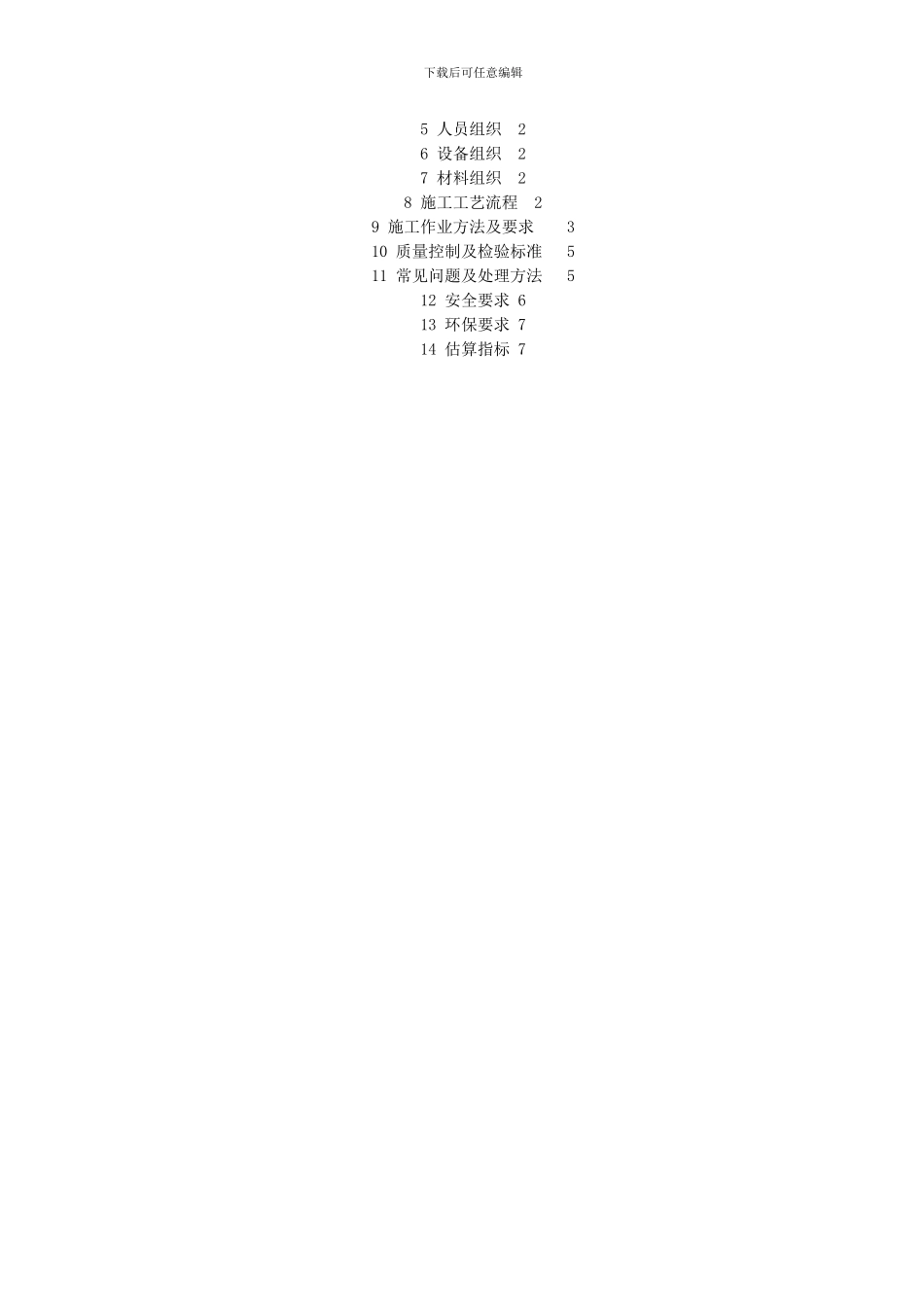

下载后可任意编辑 中铁十三局集团有限公司 施工过程控制标准化管理手册（地铁分册） 地铁深基坑旋喷桩止水围幕施工作业指导书 编 制： 审 核： 批 准： 目 录1 目的12 编制依据13 适用范围14 技术准备1下载后可任意编辑5 人员组织26 设备组织27 材料组织28 施工工艺流程29 施工作业方法及要求310 质量控制及检验标准511 常见问题及处理方法512 安全要求 613 环保要求 714 估算指标 7下载后可任意编辑地铁深基坑旋喷桩止水围幕施工作业指导书1 目的明确地铁深基坑旋喷桩止水围幕施工作业工艺流程、操作要点、质量标准及安全措施，以指导、法律规范地铁深基坑旋喷桩止水围幕施工作业，确保旋喷桩施工质量达到设计及施工法律规范要求。2 编制依据《高压喷射注浆施工操作技术规程》（HG/T 20691-2024 ）《建筑基坑支护工程技术规程（GB120-99）》；《建筑地基基础工程施工质量验收法律规范（GB50202-2024）》；《建筑地基处理技术法律规范（JGJ79-2024）》；《地下铁道工程施工及验收法律规范（GB50299-2024）》；《建筑机械使用安全技术规程》（JGJ33-2001）；《建筑工程水泥-水玻璃双液注浆技术规程》（JGJ/T211-2010）；3 适用范围本指导书介绍双重管法加固，处理深度一般不超于 25m，适用于淤泥质土、粘性土、粉性土、砂土、人工填土、黄土地层，但对于砂层则旋喷效果不明显。4 技术准备4.1 在开工前组织技术人员仔细学习、阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。4.2 对所有参加施工人员进行上岗前培训、三级安全教育和技术交底。4.3 清理平整场地，测定旋喷桩桩位，清除地下障碍物。4.4 挖设排水沟及泥浆池，施工过程中将废弃的冒浆液导入或排入泥浆池，沉淀凝聚后运至场外存放或弃置。4.5 检查设备及管路系统，其压力和流量满足设计要求。注浆管和喷嘴内杂物清除洁净，注浆管接头的密封圈良好。4.6 试桩以确定合理的水压力，提升速度，浆液配比和压力等参数。 不同地层、不同的设计直径及间距，喷射注浆参数有所不同，应根据试桩而定，下表仅供参考。表 1 喷射注浆工艺参数表序号项目名称技术参数1浆液压力20～25MPa流量80～120L/min喷嘴个数及孔径1 个 Φ2～Φ3.2mm2空气压力0.7Mpa流量1～2m3/min喷嘴个数及间隙1 个 1～2mm3注浆管提升速度10～20cm/min旋转速度10～20r/min5 人员组织施工人员配备根据既定施工组织设计，结合施工实际、施工工艺要求和机械操作要求等...
