维纶管施工工艺VIP免费

维纶管施工工艺_第1页
1/9
维纶管施工工艺_第2页
2/9
维纶管施工工艺_第3页
3/9

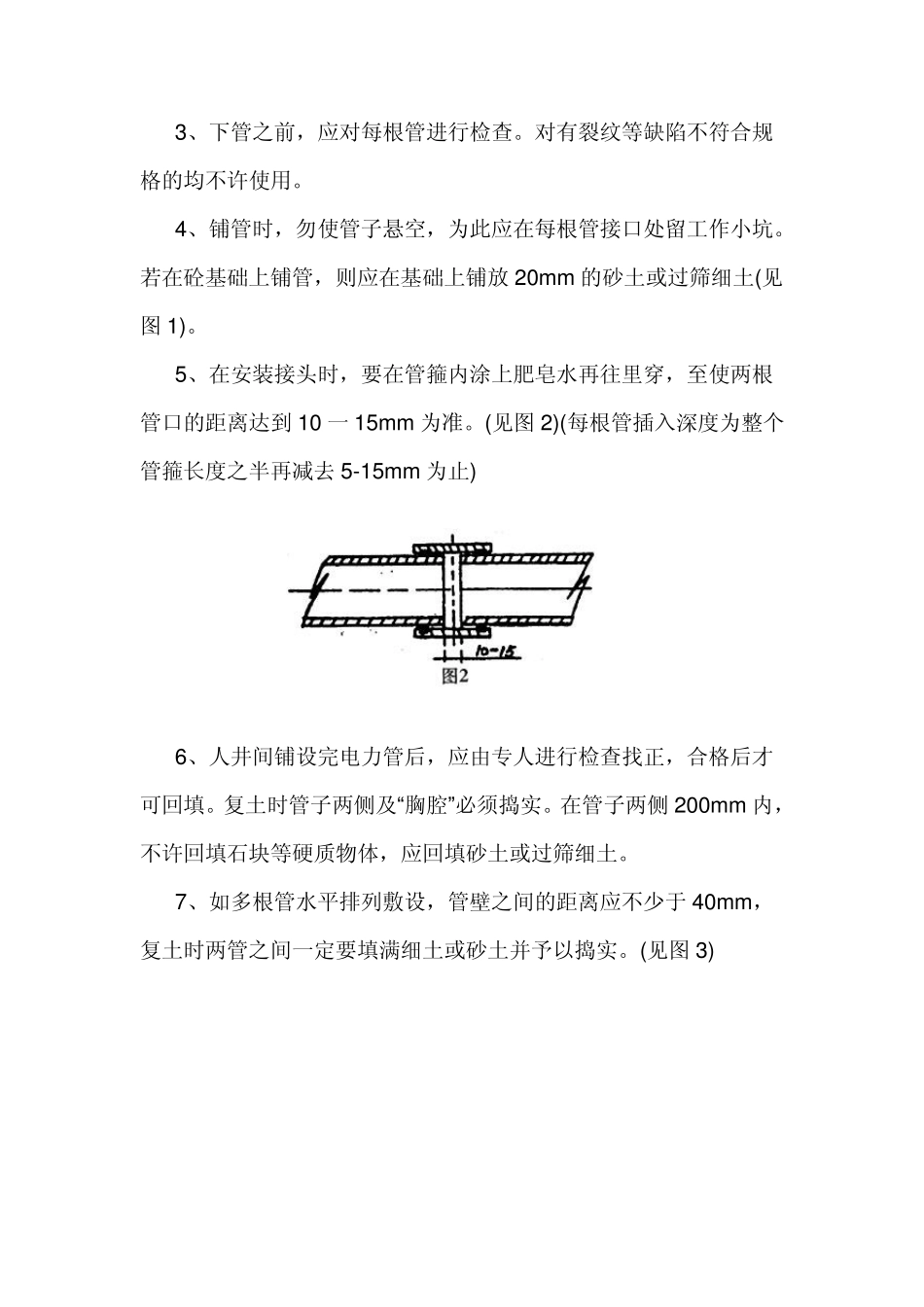

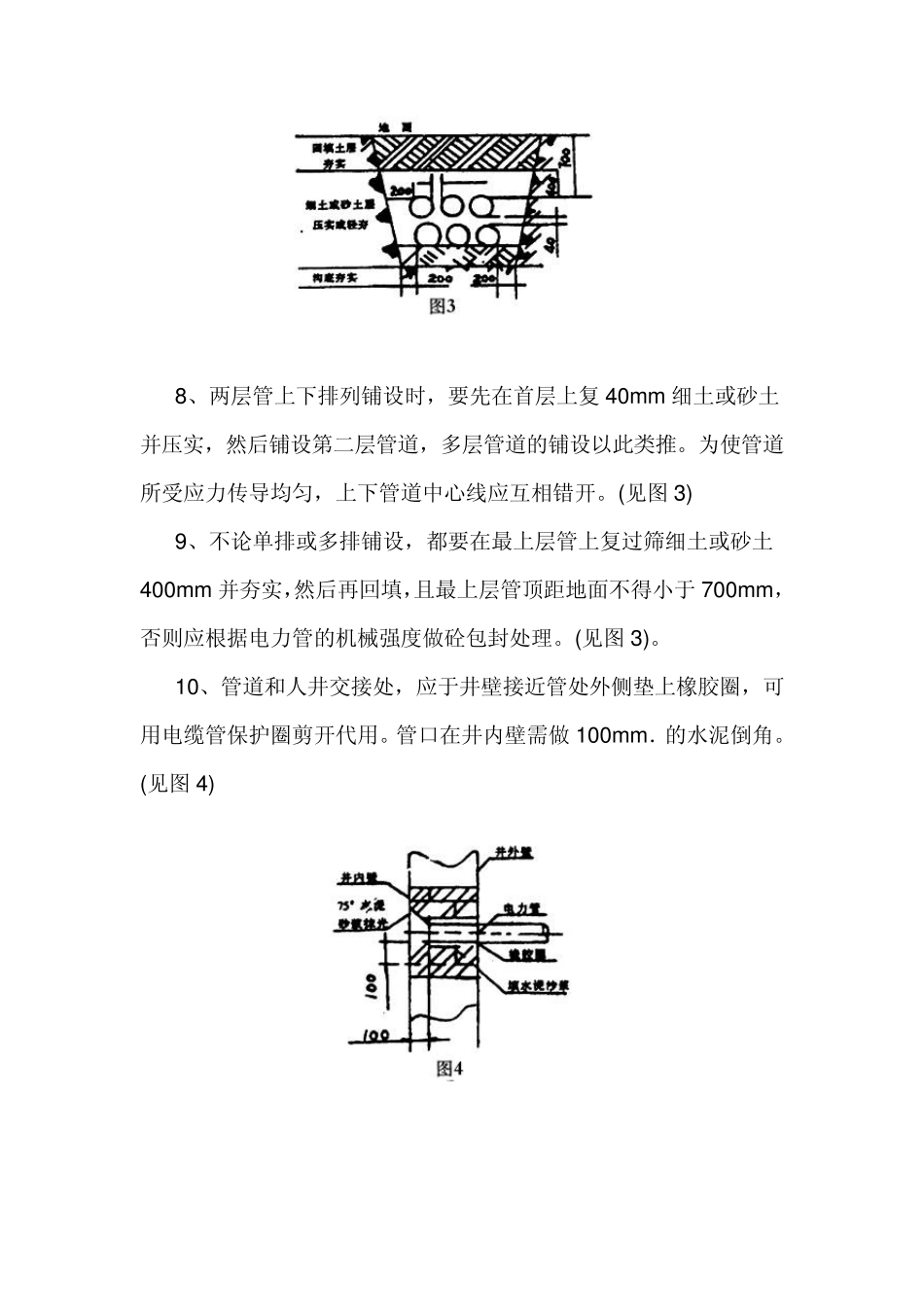

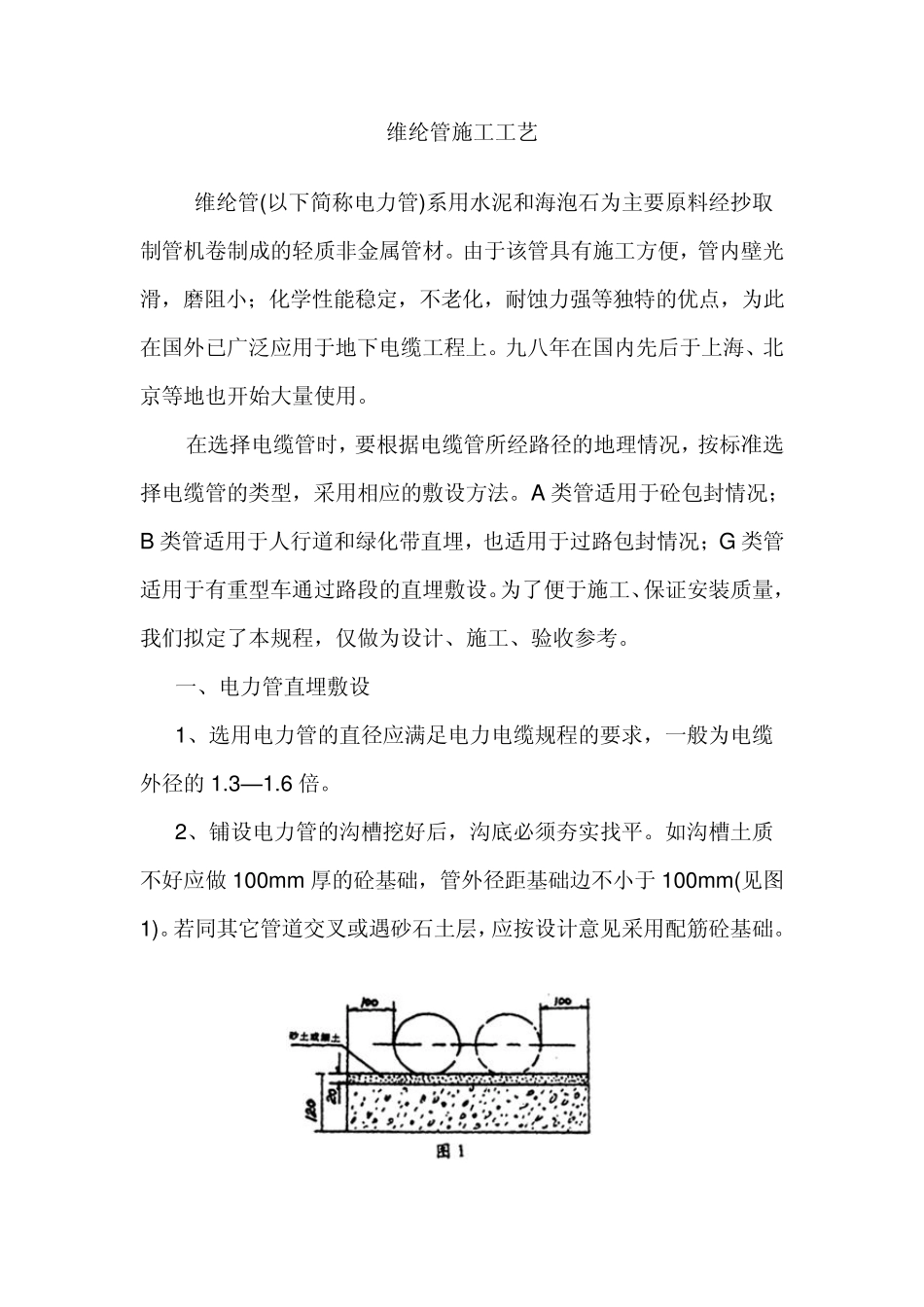

维纶管施工工艺 维纶管(以下简称电力管)系用水泥和海泡石为主要原料经抄取制管机卷制成的轻质非金属管材。由于该管具有施工方便,管内壁光滑,磨阻小;化学性能稳定,不老化,耐蚀力强等独特的优点,为此在国外已广泛应用于地下电缆工程上。九八年在国内先后于上海、北京等地也开始大量使用。 在选择电缆管时,要根据电缆管所经路径的地理情况,按标准选择电缆管的类型,采用相应的敷设方法。A 类管适用于砼包封情况;B 类管适用于人行道和绿化带直埋,也适用于过路包封情况;G 类管适用于有重型车通过路段的直埋敷设。为了便于施工、保证安装质量,我们拟定了本规程,仅做为设计、施工、验收参考。 一、电力管直埋敷设 1、选用电力管的直径应满足电力电缆规程的要求,一般为电缆外径的1.3—1.6 倍。 2、铺设电力管的沟槽挖好后,沟底必须夯实找平。如沟槽土质不好应做 100mm 厚的砼基础,管外径距基础边不小于100mm(见图1)。若同其它管道交叉或遇砂石土层,应按设计意见采用配筋砼基础。 3、下管之前,应对每根管进行检查。对有裂纹等缺陷不符合规格的均不许使用。 4、铺管时,勿使管子悬空,为此应在每根管接口处留工作小坑。若在砼基础上铺管,则应在基础上铺放 20m m 的砂土或过筛细土(见图 1)。 5、在安装接头时,要在管箍内涂上肥皂水再往里穿,至使两根管口的距离达到 10 一 15m m 为准。(见图 2)(每根管插入深度为整个管箍长度之半再减去 5-15m m 为止) 6、人井间铺设完电力管后,应由专人进行检查找正,合格后才可回填。复土时管子两侧及“胸腔”必须捣实。在管子两侧 200m m 内,不许回填石块等硬质物体,应回填砂土或过筛细土。 7、如多根管水平排列敷设,管壁之间的距离应不少于 40m m ,复土时两管之间一定要填满细土或砂土并予以捣实。(见图 3) 8、两层管上下排列铺设时,要先在首层上复 40m m 细土或砂土并压实,然后铺设第二层管道,多层管道的铺设以此类推。为使管道所受应力传导均匀,上下管道中心线应互相错开。(见图 3) 9、不论单排或多排铺设,都要在最上层管上复过筛细土或砂土400m m 并夯实,然后再回填,且最上层管顶距地面不得小于 700m m ,否则应根据电力管的机械强度做砼包封处理。(见图 3)。 10、管道和人井交接处,应于井壁接近管处外侧垫上橡胶圈,可用电缆管保护圈剪开代用。管口在井内壁需做 100m m .的水泥倒角。(见图 4) 11、管道铺设完后,尚未复土之...
