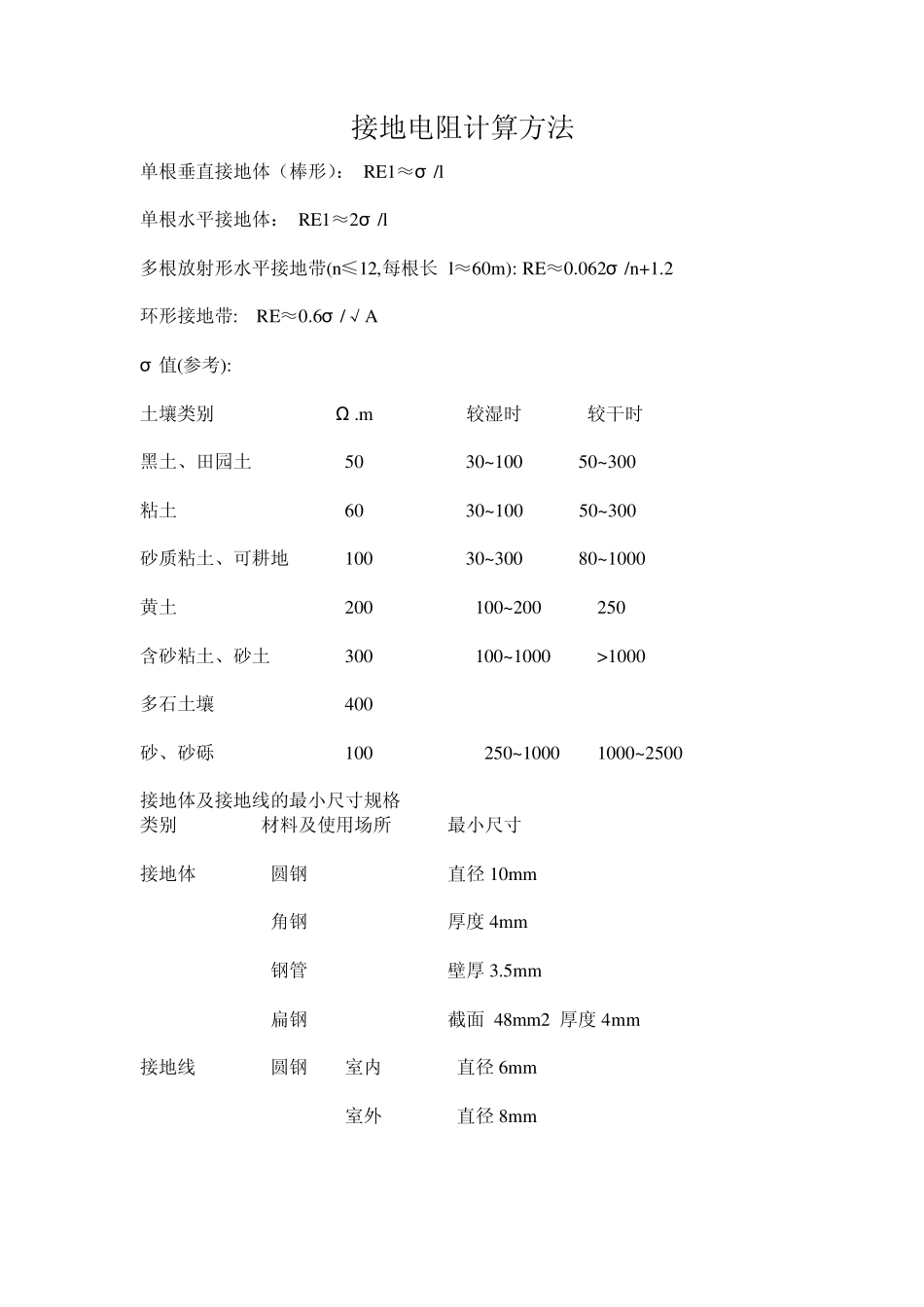

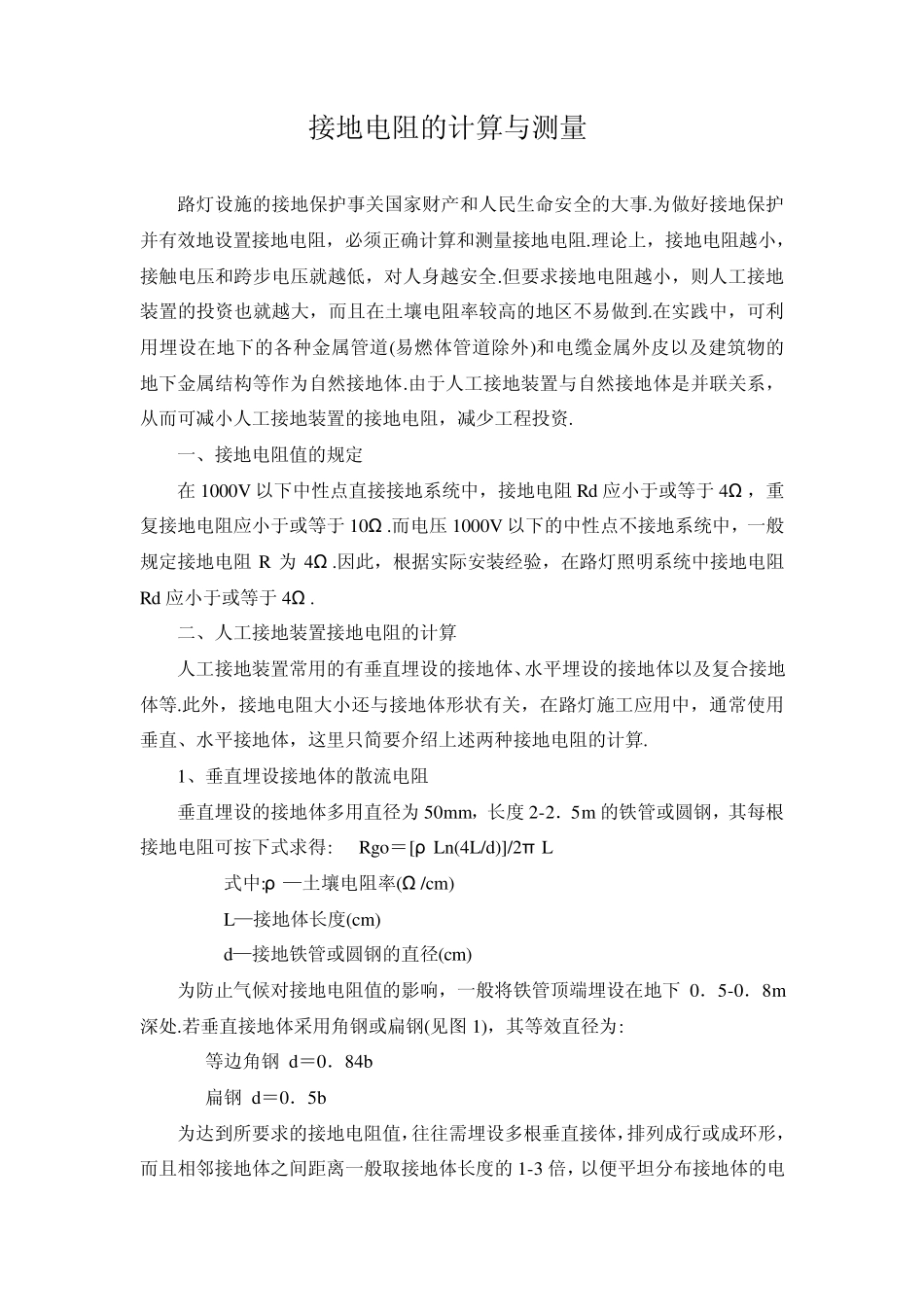

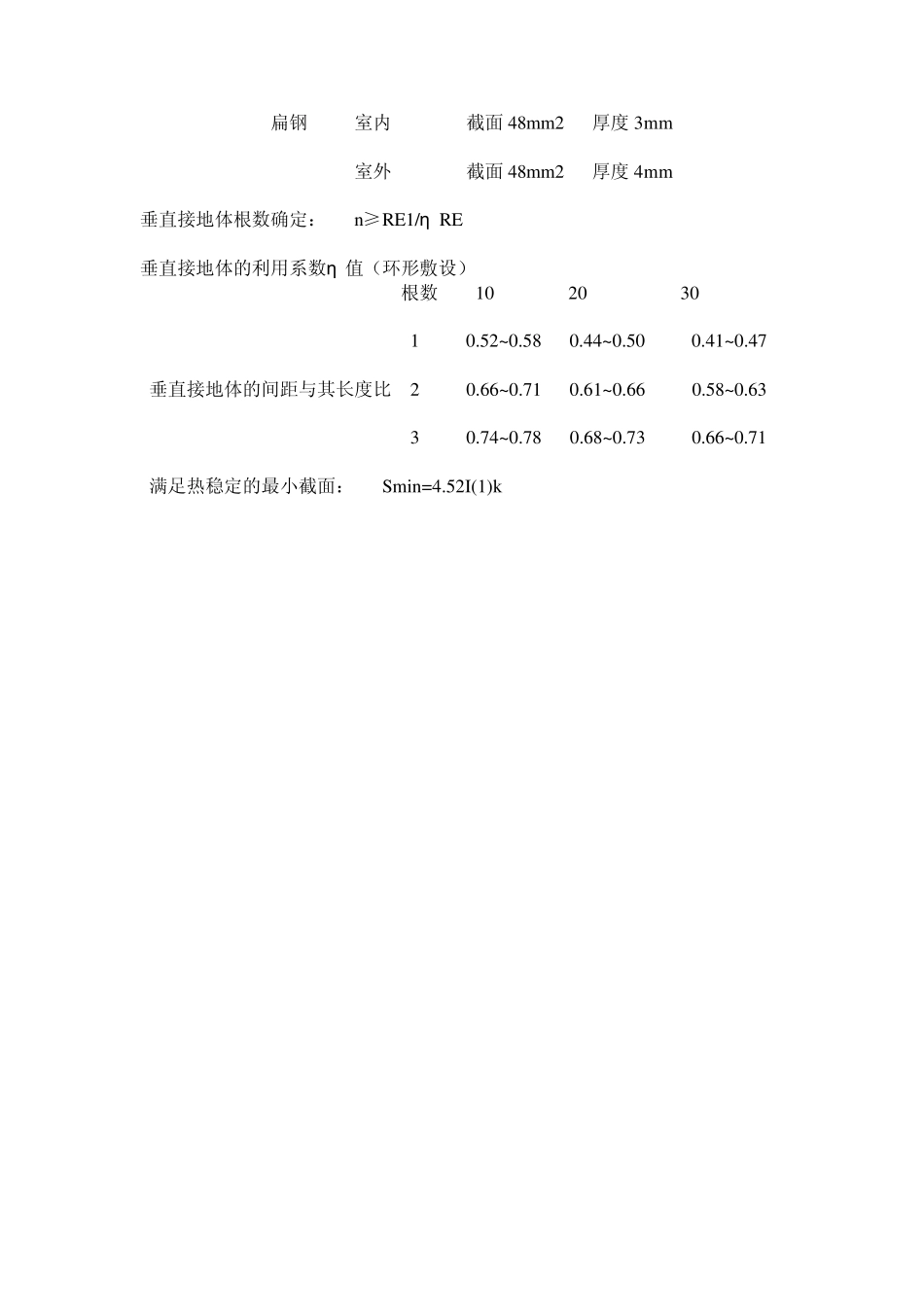

接地电阻计算方法 单根垂直接地体（棒形）： RE1≈σ /l 单根水平接地体： RE1≈2σ /l 多根放射形水平接地带(n≤12,每根长 l≈60m): RE≈0.062σ /n+1.2 环形接地带: RE≈0.6σ /√A σ 值(参考): 土壤类别 Ω .m 较湿时 较干时 黑土、田园土 50 30~100 50~300 粘土 60 30~100 50~300 砂质粘土、可耕地 100 30~300 80~1000 黄土 200 100~200 250 含砂粘土、砂土 300 100~1000 >1000 多石土壤 400 砂、砂砾 100 250~1000 1000~2500 接地体及接地线的最小尺寸规格 类别 材料及使用场所 最小尺寸 接地体 圆钢 直径 10mm 角钢 厚度 4mm 钢管 壁厚 3.5mm 扁钢 截面 48mm2 厚度 4mm 接地线 圆钢 室内 直径 6mm 室外 直径 8mm 扁钢 室内 截面48mm2 厚度3mm 室外 截面48mm2 厚度4mm 垂直接地体根数确定： n≥RE1/η RE 垂直接地体的利用系数η 值（环形敷设） 根数 10 20 30 1 0.52~0.58 0.44~0.50 0.41~0.47 垂直接地体的间距与其长度比 2 0.66~0.71 0.61~0.66 0.58~0.63 3 0.74~0.78 0.68~0.73 0.66~0.71 满足热稳定的最小截面： Smin=4.52I(1)k 接地电阻的计算与测量 路灯设施的接地保护事关国家财产和人民生命安全的大事.为做好接地保护并有效地设置接地电阻，必须正确计算和测量接地电阻.理论上，接地电阻越小，接触电压和跨步电压就越低，对人身越安全.但要求接地电阻越小，则人工接地装置的投资也就越大，而且在土壤电阻率较高的地区不易做到.在实践中，可利用埋设在地下的各种金属管道(易燃体管道除外)和电缆金属外皮以及建筑物的地下金属结构等作为自然接地体.由于人工接地装置与自然接地体是并联关系，从而可减小人工接地装置的接地电阻，减少工程投资. 一、接地电阻值的规定 在 1000V 以下中性点直接接地系统中，接地电阻 Rd 应小于或等于 4Ω ，重复接地电阻应小于或等于 10Ω .而电压 1000V 以下的中性点不接地系统中，一般规定接地电阻 R 为 4Ω .因此，根据实际安装经验，在路灯照明系统中接地电阻Rd 应小于或等于 4Ω . 二、人工接地装置接地电阻的计算 人工接地装置常用的有垂直埋设的接地体、水平埋设的接地体以及复合接地体等.此外，接地电阻大小还与接地体形状有关，在路灯施工应用中，通常使用垂直、水平接地体，这里只简要介绍上述两种接地电阻的计算. 1、垂直埋设接地体的散流电阻 垂直埋设的...
