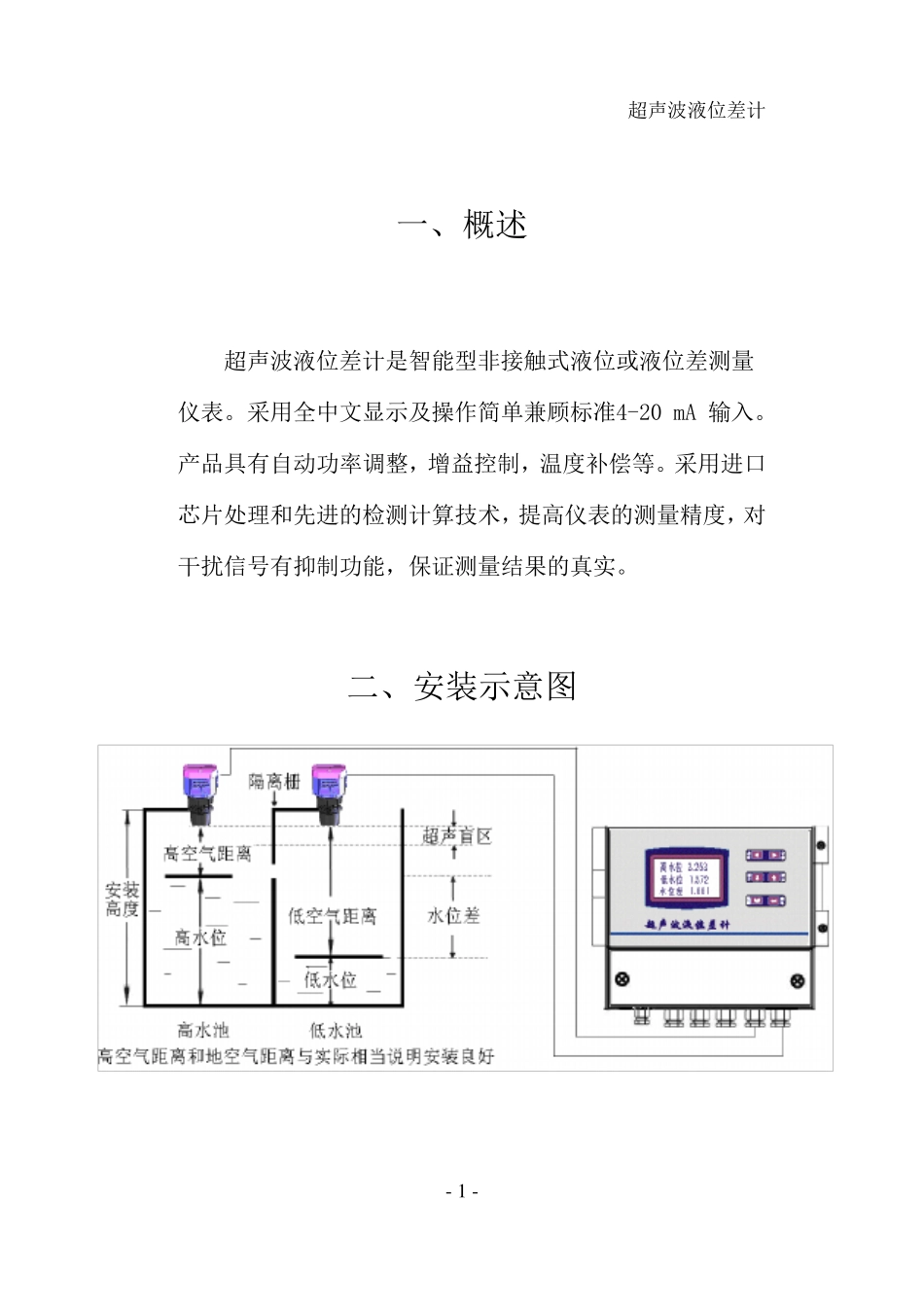

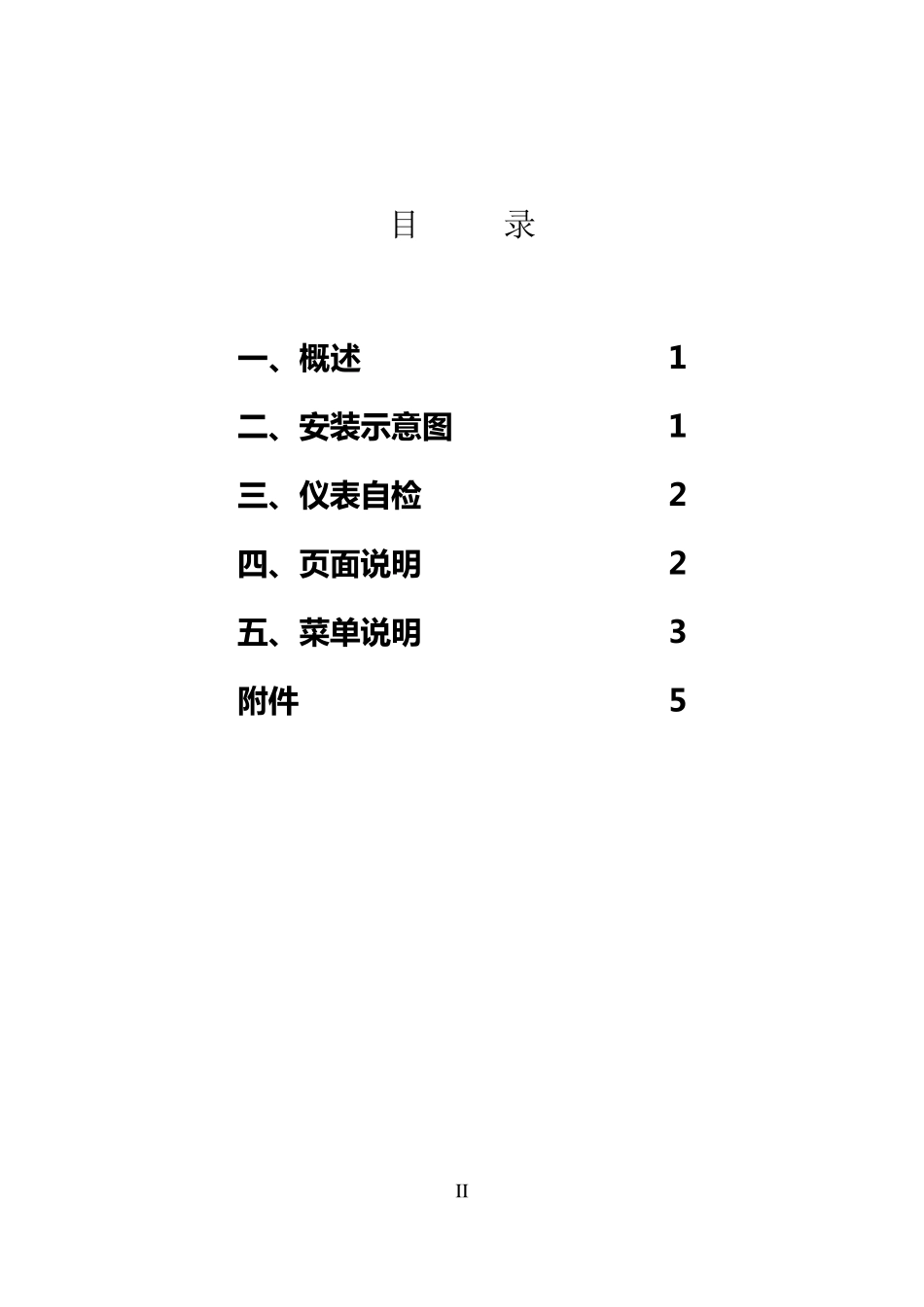

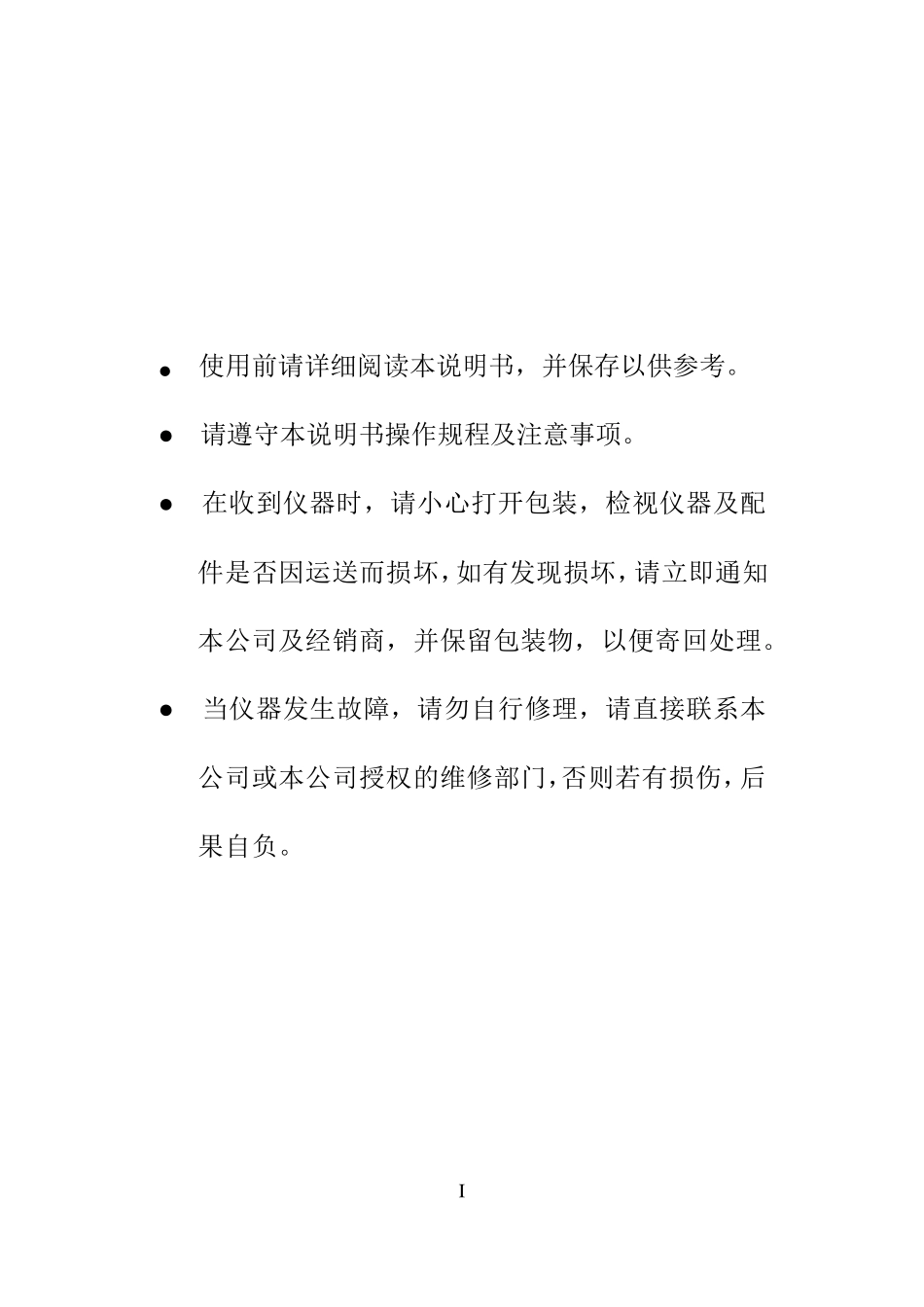

I ● 使用前请详细阅读本说明书，并保存以供参考。 ● 请遵守本说明书操作规程及注意事项。 ● 在收到仪器时，请小心打开包装，检视仪器及配件是否因运送而损坏，如有发现损坏，请立即通知本公司及经销商，并保留包装物，以便寄回处理。 ● 当仪器发生故障，请勿自行修理，请直接联系本公司或本公司授权的维修部门，否则若有损伤，后果自负。 II 目 录 一 、概述 1 二、安装示意图 1 三、仪表自检 2 四、页面说明 2 五、菜单说明 3 附件 5 超声波液位差计 - 1 - 一、概述 超声波液位差计是智能型非接触式液位或液位差测量仪表。采用全中文显示及操作简单兼顾标准4-20 mA 输入。产品具有自动功率调整，增益控制，温度补偿等。采用进口芯片处理和先进的检测计算技术，提高仪表的测量精度，对干扰信号有抑制功能，保证测量结果的真实。 二、安装示意图 超声波液位差计 - 2 - 三、 仪表自检 当您检测或安装好仪表正常上电后，循环按返回键有高、低空气距离数值（不需设定，自动检测）， 应该相当实际空气距离（尽量在空旷或低料位时检测，这样能保证整个通道正常工作）；否则仪表无法正常工作，判断安装是否合理(调整安装位置、角度等)。 四、 页面说明 循环按返回键可以看到以下页面 高水位；低水位；水位差； 水位切除、水位差量程、水位差输出； 高空气距离、低空气距离、超声盲区； （高安装高度、低安装高度；） 明细如上图 超声波液位差计 - 3 - 五、 菜单说明 按住确认键数秒（请输入密码 XXXX），利用按键输入密 码，出厂密码 0000，进入设置菜单界面. 1、模式： （1）探头： 选择超声 （2）安装： 当前水位或安装高 （精度测量建议设置当前水位） 2、水位： （1）当前高水位 （2）当前低水位 当模式里安装选用当前水位时（必须现场设定）设 水位的实际高度值；当模式里安装选用安装高度时（可非现场模拟设定）设安装高度值。 3、量程： （1）水位差量程(输出与其成正比) （2）小水位切除（推荐 0.005） 超声波液位差计 - 4 - 4、控制： （1）6 个可编程继电器输出(3 高 3 低) （2）控制回差，即是防止继电器频繁抖动，（推荐 0.050 以上） 5、通信： （1）本机地址， （2）波特率：可选 1200，2400，4800，9600. E 偶校验 n无校验 6、密码： 修改密码（如修改后牢记新密码） 7、背光： 可控制背光常亮或关闭（按键钮即亮，延迟数秒自动关...
