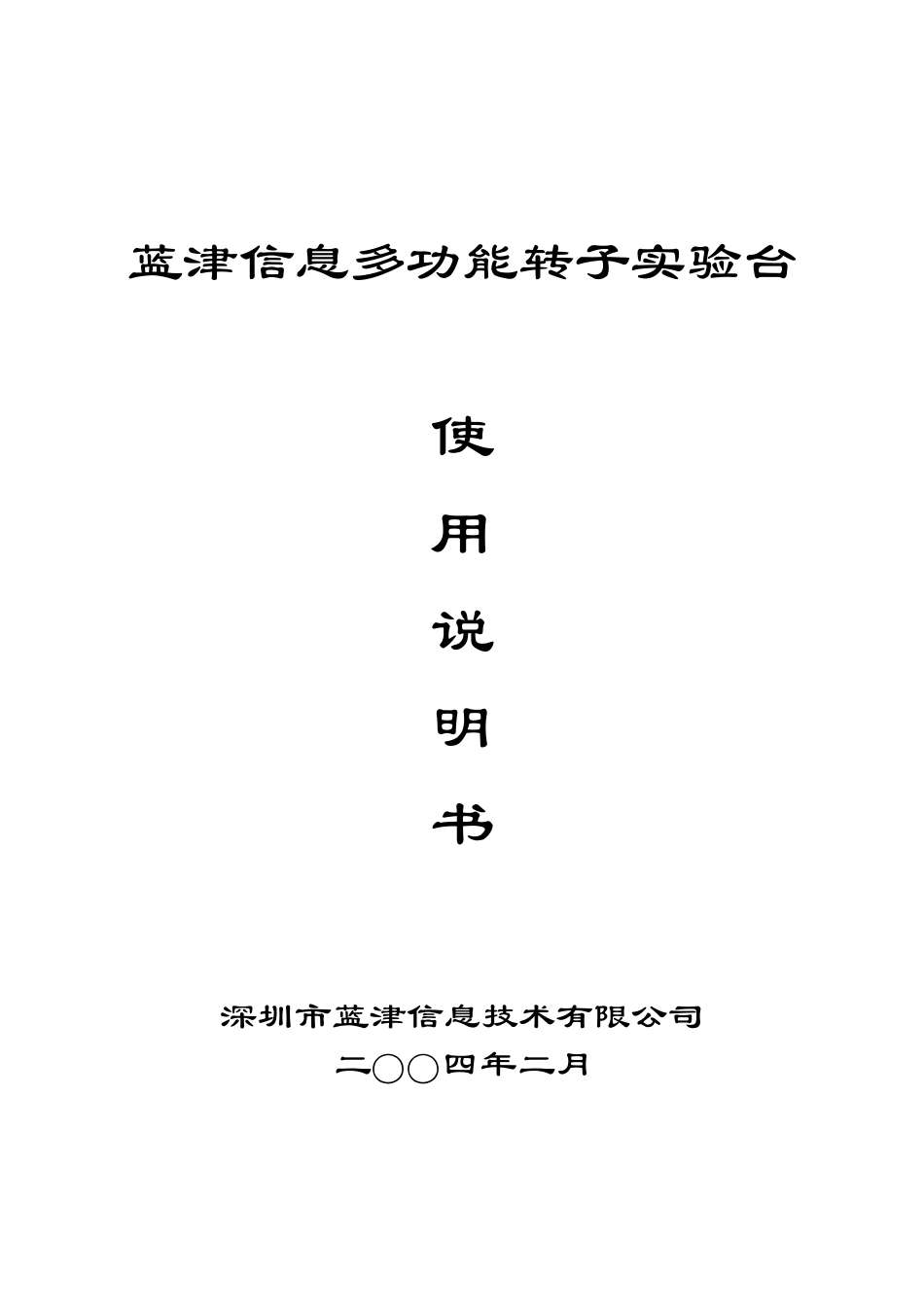

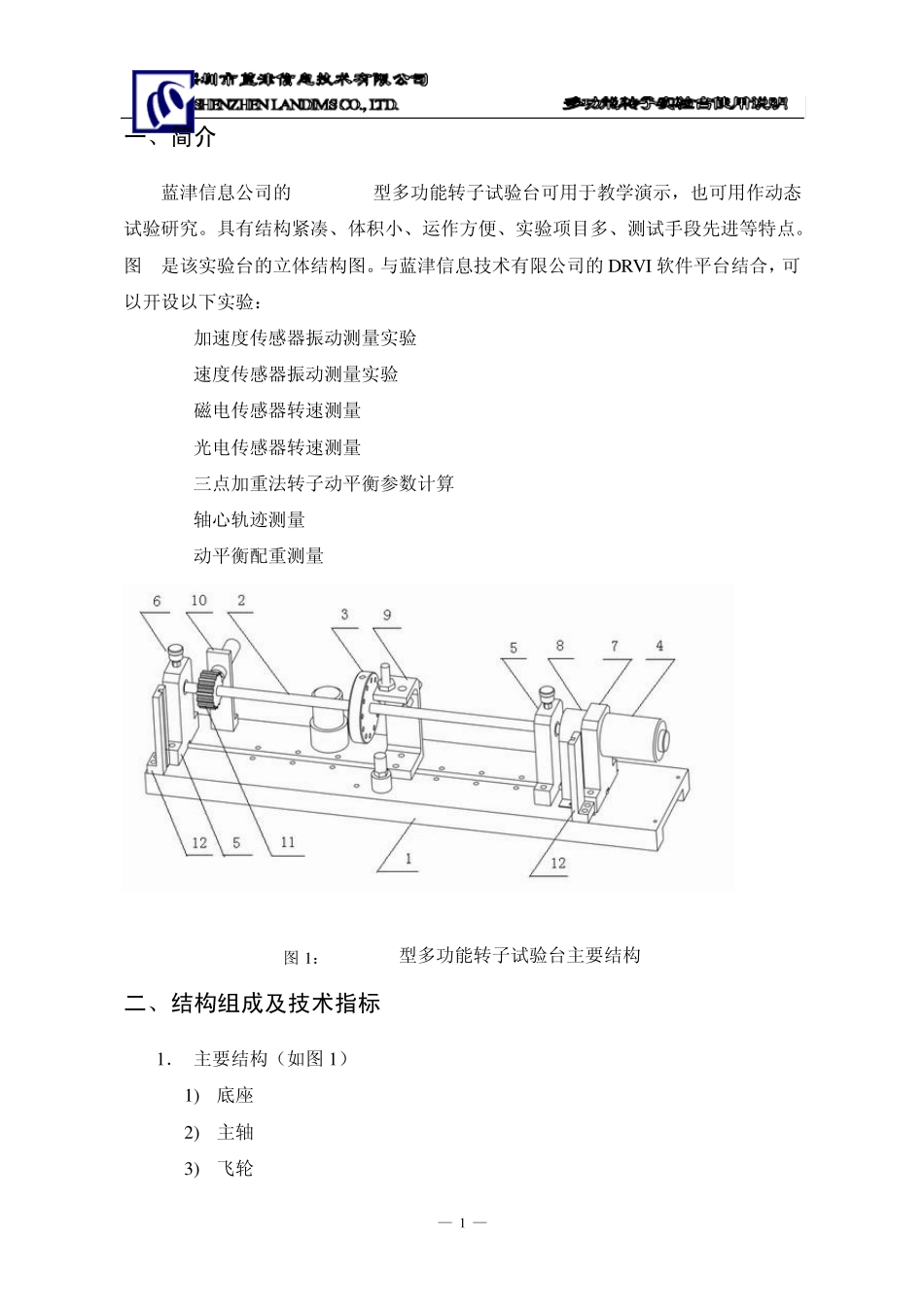

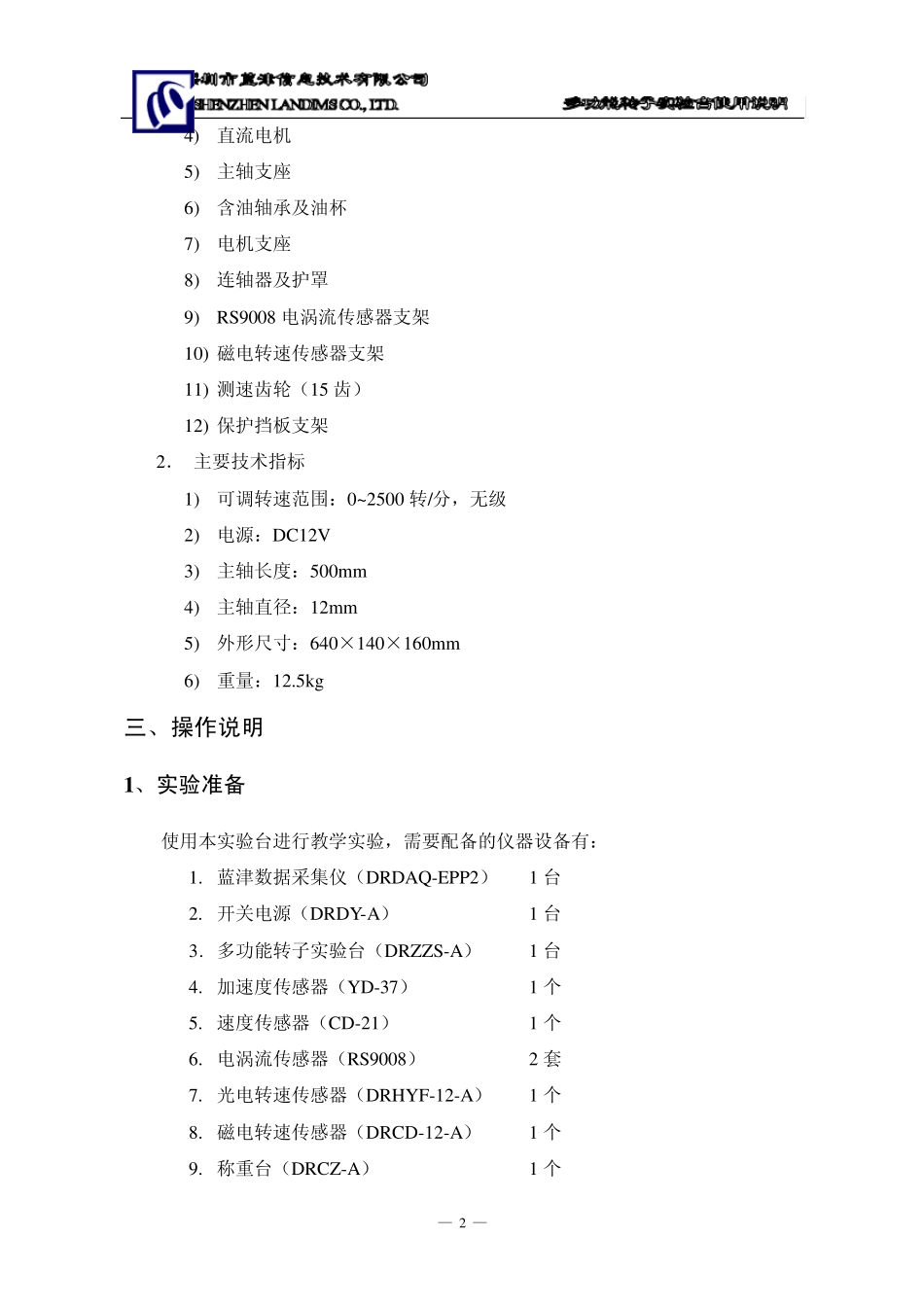

蓝津信息多功能转子实验台 使 用 说 明 书 深圳市蓝津信息技术有限公司 二○○四年二月 — 1 — 一、简介 蓝津信息公司的 DRZZS-A型多功能转子试验台可用于教学演示，也可用作动态试验研究。具有结构紧凑、体积小、运作方便、实验项目多、测试手段先进等特点。图 1是该实验台的立体结构图。与蓝津信息技术有限公司的 DRVI 软件平台结合，可以开设以下实验： 1. 加速度传感器振动测量实验 2. 速度传感器振动测量实验 3. 磁电传感器转速测量 4. 光电传感器转速测量 5. 三点加重法转子动平衡参数计算 6. 轴心轨迹测量 7. 动平衡配重测量 图 1：DRZZS-A型多功能转子试验台主要结构 二、结构组成及技术指标 1． 主要结构（如图 1） 1) 底座 2) 主轴 3) 飞轮 — 2 — 4) 直流电机 5) 主轴支座 6) 含油轴承及油杯 7) 电机支座 8) 连轴器及护罩 9) RS9008 电涡流传感器支架 10) 磁电转速传感器支架 11) 测速齿轮（15 齿） 12) 保护挡板支架 2． 主要技术指标 1) 可调转速范围：0~2500 转/分，无级 2) 电源：DC12V 3) 主轴长度：500mm 4) 主轴直径：12mm 5) 外形尺寸：640×140×160mm 6) 重量：12.5kg 三、操作说明 1 、实验准备 使用本实验台进行教学实验，需要配备的仪器设备有： 1. 蓝津数据采集仪（DRDAQ-EPP2） 1 台 2. 开关电源（DRDY-A） 1 台 3. 多功能转子实验台（DRZZS-A） 1 台 4. 加速度传感器（YD-37） 1 个 5. 速度传感器（CD-21） 1 个 6. 电涡流传感器（RS9008） 2 套 7. 光电转速传感器（DRHYF-12-A） 1 个 8. 磁电转速传感器（DRCD-12-A） 1 个 9. 称重台（DRCZ-A） 1 个 — 3 — 10. 变送器（DRBS-12-A） 1 台 11. 传感器支架（DRZJ-A） 1 个 首先，将传感器安装在实验台上，位置如图 2 所示（图中所标传感器 1：磁电转速传感器；2：振动速度传感器；3：电涡流传感器；4：振动加速度传感器）。并连接好信号线。然后，将转子实验台的直流调速器与开关电源的+12V 端子连接，并将调速旋钮逆时针旋转到头，确保调速器的输出最小，以免出现意外情况；将数据采集仪，电源与计算机正确连接，保证 DRVI 软件能正确运行，然后根据不同的实验内容，进行相应的实验操作。（如果使用 DRMU-ME-B 型综合实验台，DRDAQ-EPP2型数据采集仪和 DRDY-A 开关电源已经集成在综合实验台内部了，因此，不再需...
