转筒干燥机安装方案VIP免费

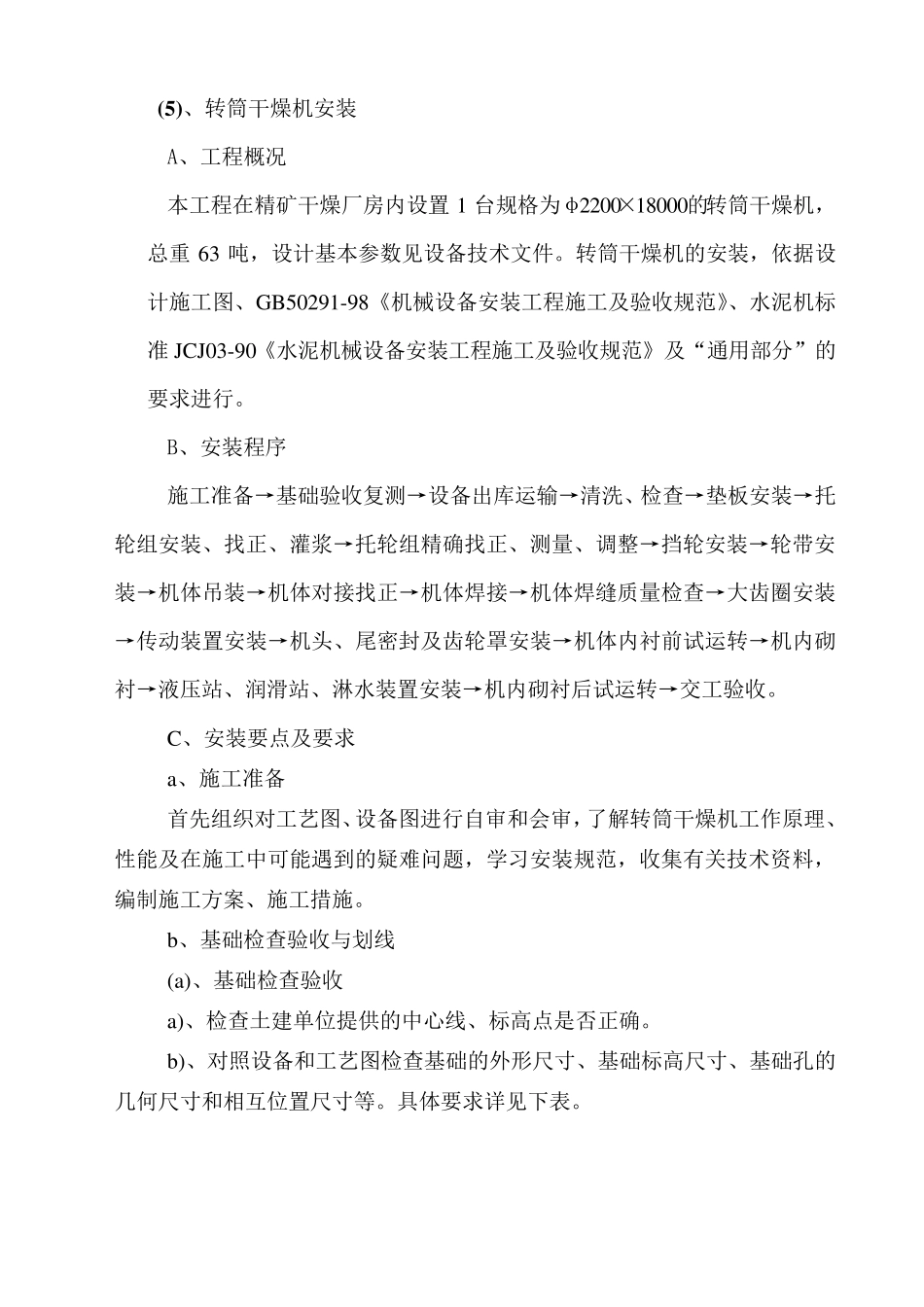

转筒干燥机安装方案_第1页
1/13
转筒干燥机安装方案_第2页
2/13

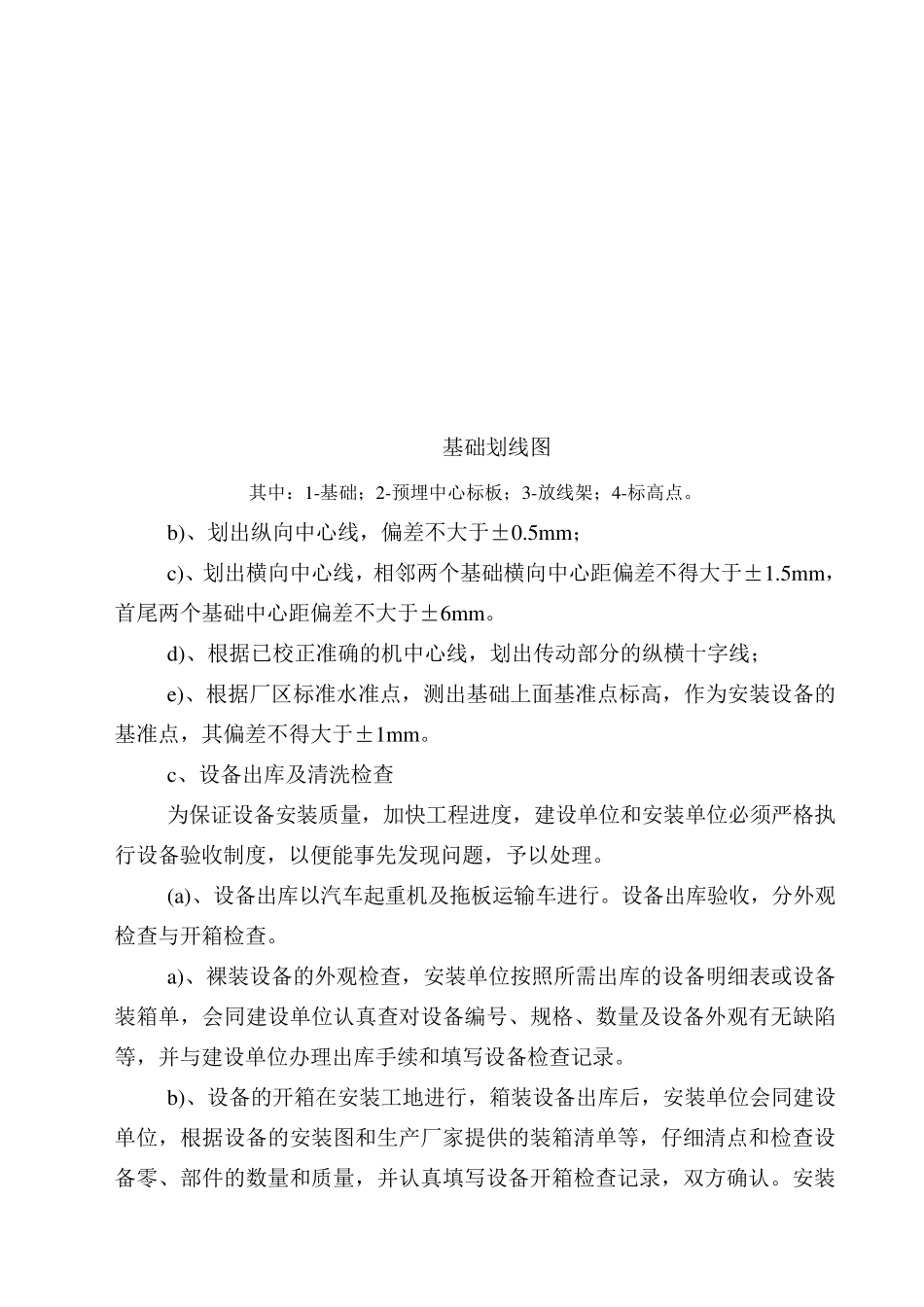

转筒干燥机安装方案_第3页
3/13
(5 )、转筒干燥机安装 A、工程概况 本工程在精矿干燥厂房内设置1 台规格为φ2200×18000的转筒干燥机,总重 63 吨,设计基本参数见设备技术文件。转筒干燥机的安装,依据设计施工图、GB50291-98《机械设备安装工程施工及验收规范》、水泥机标准 JCJ03-90《水泥机械设备安装工程施工及验收规范》及“通用部分”的要求进行。 B、安装程序 施工准备→基础验收复测→设备出库运输→清洗、检查→垫板安装→托轮组安装、找正、灌浆→托轮组精确找正、测量、调整→挡轮安装→轮带安装→机体吊装→机体对接找正→机体焊接→机体焊缝质量检查→大齿圈安装→传动装置安装→机头、尾密封及齿轮罩安装→机体内衬前试运转→机内砌衬→液压站、润滑站、淋水装置安装→机内砌衬后试运转→交工验收。 C、安装要点及要求 a、施工准备 首先组织对工艺图、设备图进行自审和会审,了解转筒干燥机工作原理、性能及在施工中可能遇到的疑难问题,学习安装规范,收集有关技术资料,编制施工方案、施工措 施。 b、基础检查验收与 划 线 (a)、基础检查验收 a)、检查土 建 单 位 提 供 的中心 线 、标高 点是 否 正确。 b)、对照 设备和工艺图检查基础的外 形 尺 寸 、基础标高 尺 寸 、基础孔 的几 何 尺 寸 和相 互 位 置尺 寸 等 。具 体要求详 见下 表 。 设 备 基 础 各 部 分 偏 差 序号 项目名称 允许偏差 1 基础外形尺寸 ±30 2 基础坐标位置(纵横中心线) ±20 3 基础上平面标高 0 -20 4 中心线间距离 1 5 基准点对车间零点标高 ±3 6 地脚孔 相互位置 深度 垂直度 ±10 ±200 5/1000 7 预埋地脚螺栓 顶端标高 中心距 +100 ±2 8 预埋钢板 标高 中心位置 水平度 平行度 +100 ±5 1/1000 10/1000 c)、为保证两次灌浆结合紧密,基础表面必须凿毛。 d)、所有遗留的模板和露出混凝土以外的钢筋等必须清除,并将设备安装场地及地脚孔内碎料、脏物及积水等全部清除干净。 e)、基础周围必须填平、夯实。 (b)、基础划线 a)、在基础上面埋设纵横向中心标高和标高基准点,见下图。 4 3 2 1 基础划线图 其中:1-基础;2-预埋中心标板;3-放线架;4-标高点。 b)、划出纵向中心线,偏差不大于±0.5m m ; c)、划出横向中心线,相邻两个基础横向中心距偏差不得大于±1.5m m ,首尾两个基础中心距偏差不大于±6m m 。 d)、根据已校正准确的机中心线...
