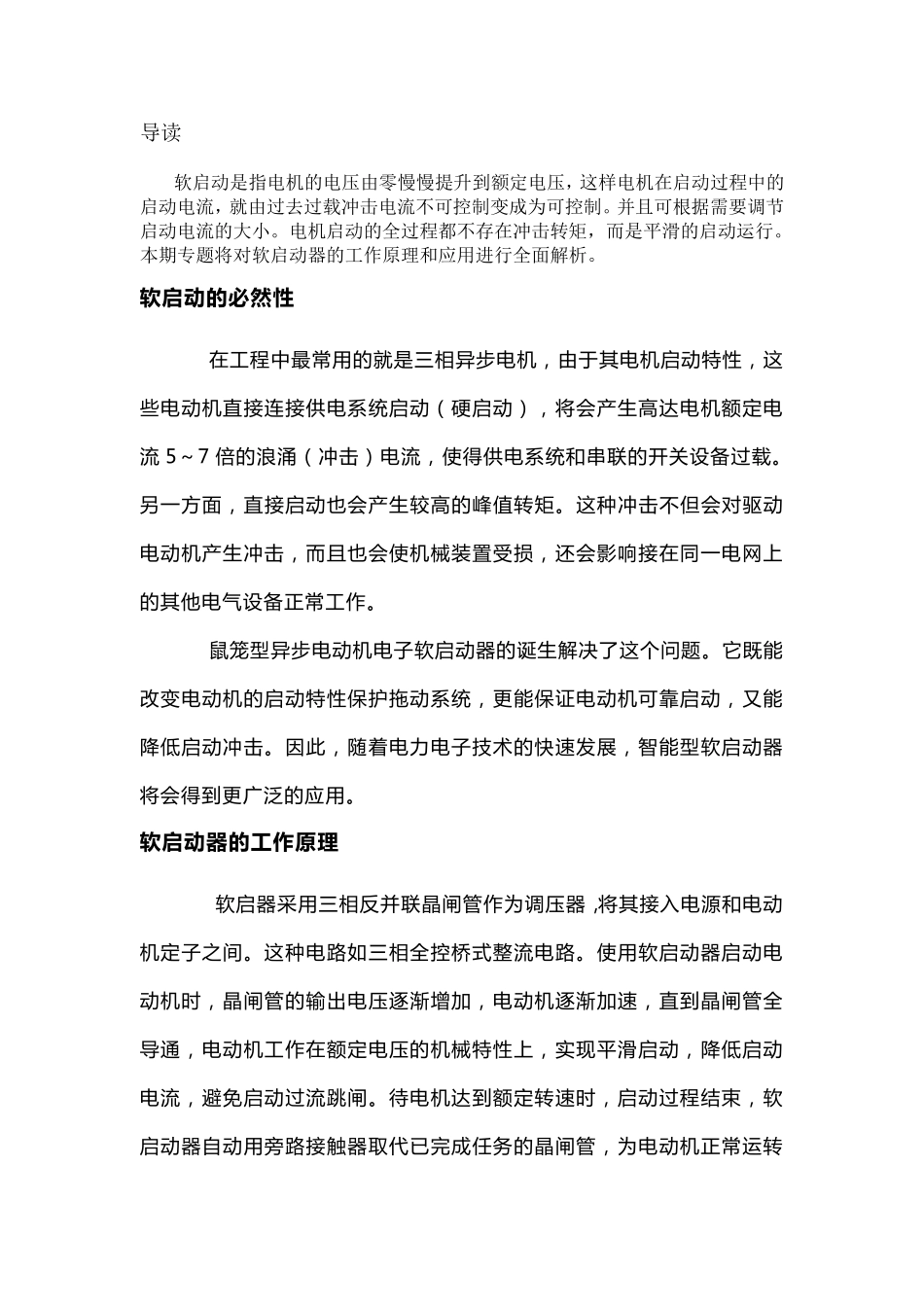

导读 软启动是指电机的电压由零慢慢提升到额定电压，这样电机在启动过程中的启动电流，就由过去过载冲击电流不可控制变成为可控制。并且可根据需要调节启动电流的大小。电机启动的全过程都不存在冲击转矩，而是平滑的启动运行。本期专题将对软启动器的工作原理和应用进行全面解析。 软 启 动 的 必 然 性 在 工 程 中 最 常 用 的 就 是 三 相 异 步 电 机 ， 由 于 其 电 机 启 动 特 性 ， 这些 电 动 机 直 接 连 接 供 电 系 统 启 动 （ 硬 启 动 ） ， 将 会 产 生 高 达 电 机 额 定 电流5～ 7 倍 的 浪 涌 （ 冲 击 ） 电 流 ， 使 得 供 电 系 统 和 串 联 的 开 关 设 备 过 载 。另一方面， 直 接 启 动 也会 产 生 较高 的 峰值转矩。这 种冲 击 不但会 对驱动电 动 机 产 生 冲 击 ， 而且也会 使 机 械装置受损， 还会 影响接 在 同一电 网上的 其 他电 气设 备 正常 工 作。 鼠笼型异 步 电 动 机 电 子软启 动 器的 诞生 解决了这 个问题。它既能改变电 动 机 的 启 动 特 性 保护拖动 系 统 ， 更能保证电 动 机 可靠启 动 ， 又能降低启 动 冲 击 。因此， 随着电 力电 子技术 的 快 速 发 展 ， 智 能型软启 动 器将 会 得 到 更广 泛 的 应 用 。 软 启 动 器 的 工 作原理 软启 器采 用 三 相 反 并 联 晶 闸 管 作为 调 压 器，将 其 接 入 电 源 和 电 动机 定 子之 间 。这 种电 路 如 三 相 全 控 桥 式 整 流 电 路 。使 用 软启 动 器启 动 电动 机 时 ， 晶 闸 管 的 输 出 电 压 逐 渐 增 加 ， 电 动 机 逐 渐 加 速 ， 直 到 晶 闸 管 全导 通 ， 电 动 机 工 作在 额 定 电 压 的 机 械特 性 上， 实 现 平 滑 启 动 ， 降低启 动电 流 ， 避 免 启 动 过 流 跳 闸 。待 电 机 达 到 额 定 转速 时 ， 启 动 过 程 结 束 ， 软启 动 器自 动 用 旁 路 接 触 器取 代 已 完 成 任 务 的 晶 闸 管 ， 为 电 动 机 正常 运 转提 供 额 定 电 压 ， 以 降 低 晶 闸 管 的 热 损 耗 ， 延 长 软 启 动 器 的 使 ...
