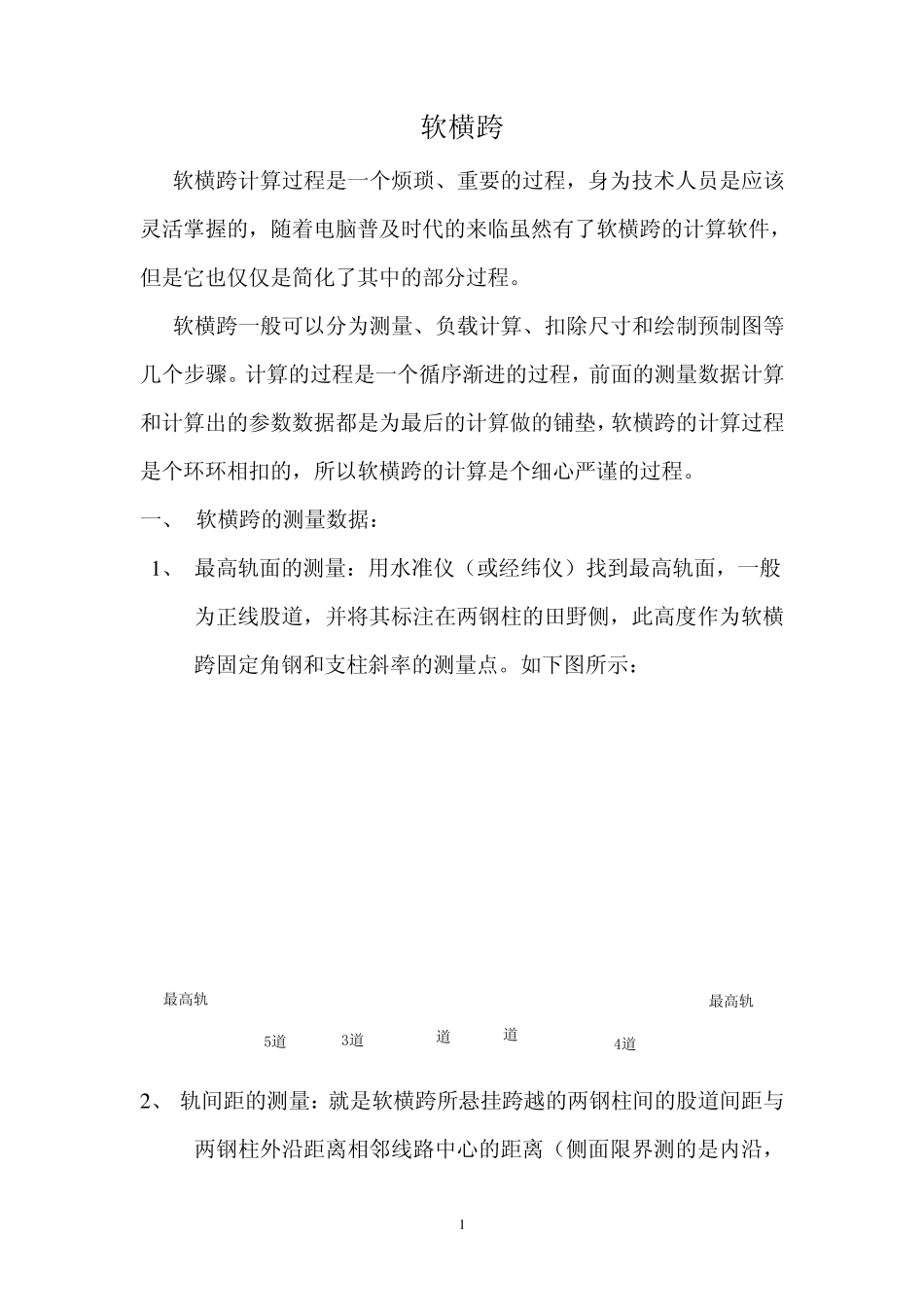

1 软横跨 软横跨计算过程是一个烦琐、重要的过程,身为技术人员是应该灵活掌握的,随着电脑普及时代的来临虽然有了软横跨的计算软件,但是它也仅仅是简化了其中的部分过程。 软横跨一般可以分为测量、负载计算、扣除尺寸和绘制预制图等几个步骤。计算的过程是一个循序渐进的过程,前面的测量数据计算和计算出的参数数据都是为最后的计算做的铺垫,软横跨的计算过程是个环环相扣的,所以软横跨的计算是个细心严谨的过程。 一、 软横跨的测量数据: 1 、 最高轨面的测量:用水准仪(或经纬仪)找到最高轨面,一般 为正线股道,并将其标注在两钢柱的田野侧,此高度作为软横跨固定角钢和支柱斜率的测量点。如下图所示: 5道3道道道4道最高轨最高轨 2 、 轨间距的测量:就是软横跨所悬挂跨越的两钢柱间的股道间距与两钢柱外沿距离相邻线路中心的距离(侧面限界测的是内沿, 2 软横跨钢柱计算是测的是钢柱外沿)。如下图所示: 最高轨最高轨3.85m5m5m5m5m3.90m3道道道4道6道L总 L 总=3.85+5+5+5+5+3.90,总长只是闭合分段长度使用,我们在计算时所需要的数据只是分段数据,但只有在分段相加得数与总长得数大致相等的情况下才是正确的分段长度。 3、 在计算软横跨的步骤中,线间距在相对于股道间就是直接取值,只是在两边支柱侧面限界处取的是支柱顶端软横跨横承悬挂点(线路侧)和上下部固定绳悬挂点(田野侧)距离相邻股道中心的距离。如下图所示: 3 5道3道道道4道5m5m5m5m3.9mf1f25道中心处X1X2(基础面)钢柱底面4道中心处a1a2a'1a''1a'2a''23.85m 在计算过程中,我们取左侧支柱为1、右侧支柱为2,如上图标识,左侧横承悬挂点距离5 道线路中心的距离为a1、上部固定绳距离5 道线路中心的距离为a1,、下部固定绳距离5 道线路中心的距离为a1,,;则右侧横承及上、下部固定绳的取值分别为a2、a2,、a2,,。我们在测量时测的是最高轨面在支柱外沿底部上的位置,而软横跨横承的悬挂位置是在钢柱顶部、固定绳固定角钢处的限界与实测限界存在钢柱斜率的偏差。我们测量出钢柱顶部与最高轨标适处的支柱斜率,如上图虚线所示,再依次计算出横承、上、下部固定绳针对软横跨的计算需要对相邻股道的距离。 支柱外沿与钢柱顶侧铅垂之间的距离就是计算需要的数据,钢柱的顶面宽度是一个固定值,15米钢柱顶部尺寸为400mm×400mm、13米钢柱负载宽度为500mm。同时横承悬挂点要考虑支柱的挠度变化。支柱挠度变化就是指在支柱负载完成 4 后...
