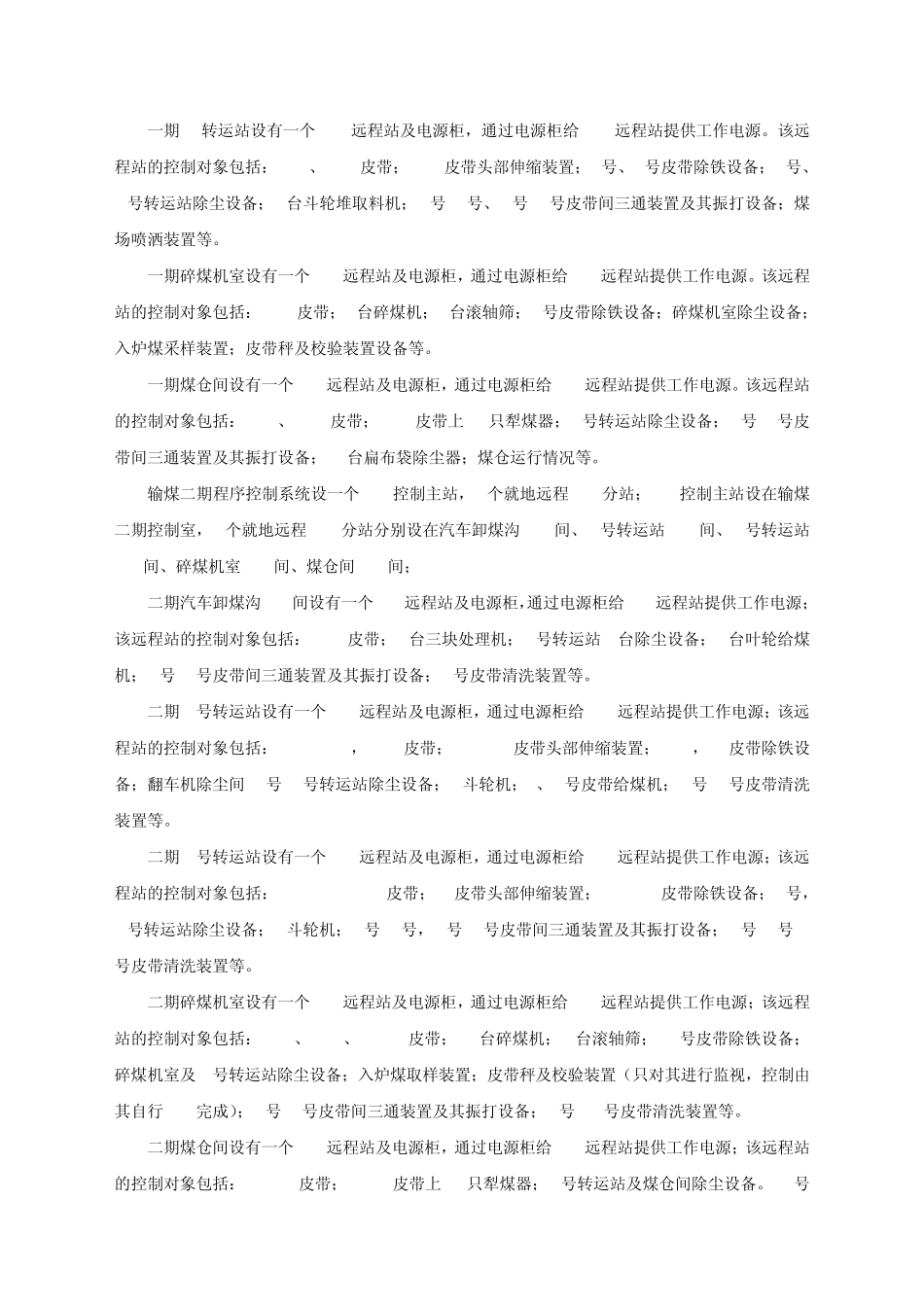

输煤程控系统及电气知识简介 袁巍 一、输煤程控系统 1、程控系统概述 输煤程控系统主要由 PLC系统、上位机监控管理系统、输煤就地检测仪表和数据通讯系统等组成。 输煤程序控制系统对输煤380VPC、MCC电源、卸煤系统、运煤系统、堆/取煤系统、配煤系统集中控制。 控制功能包括上煤程序控制、配煤程序控制、系统监控管理、事故报警、事故自诊断、煤量统计、报表打印、供电系统监控等。 输煤系统有三种控制方式：系统自动、联锁手动、解锁手动，三种方式互为联锁。程控方式下的配煤方式有两种：自动配煤和手动配煤，两种配煤方式互为联锁。 2、输煤系统控制组成 输煤系统采用可编程控制器（PLC）与上位管理机组成的程序控制系统进行控制，运行人员在集中控制室以冗余操作员站的 LCD和操作键盘对输煤系统进行监视和控制。输煤程序控制系统设有与辅助控制网的通讯接口，具备条件时可由辅助控制网操作员进行监控。 在输煤控制室设有一个 PLC主站及电源柜，通过电源柜给操作员站及PLC主站提供工作电源。PLC主站主要对输煤控制系统、含煤废水处理系统及其相关设备，输煤控制系统MCC进线及馈线断路器，进行监视和控制（。 PLC控制主站与就地远程I/O分站之间采用双通道互为备用通讯网络连接；PLC主干网采用光缆，光缆终端盒配置法兰，跳线可拔插；每个远程站均设有一个电源柜，每个电源柜接收 MCC站送来的二路 220VAC电源，系统通过切换继电器将电源设为冗余自动切换，并通过 UPS输出到 PLC柜及现场设备。 输煤一期程序控制系统设一个 PLC控制主站，4个就地远程I/O站。另外对含煤废水处理设备的控制要纳入输煤程控系统中实现。PLC控制主站设在输煤一期控制室，4个就地远程I/O站分别设在 1号转运站、3号转运站、碎煤机室和煤仓间。 一期 1#转运站设有一个 PLC远程站及电源柜，通过电源柜给 PLC远程站提供工作电源。该远程站的控制对象包括：1A/B、2A/B皮带；1A/B皮带伸缩装置；2号皮带除铁设备；1号转运站除尘设备；4台叶轮给煤机等。 一期3#转运站设有一个PLC远程站及电源柜，通过电源柜给PLC远程站提供工作电源。该远程站的控制对象包括：3A/B、4A/B皮带；4A/B皮带头部伸缩装置；3号、4号皮带除铁设备；2号、3号转运站除尘设备；2台斗轮堆取料机；2号/3号、3号/5号皮带间三通装置及其振打设备；煤场喷洒装置等。 一期碎煤机室设有一个PLC远程站及电源柜，通过电源柜给PLC远程站提供工作电源。该远程站的控制对象包括：5A/B皮带；...
