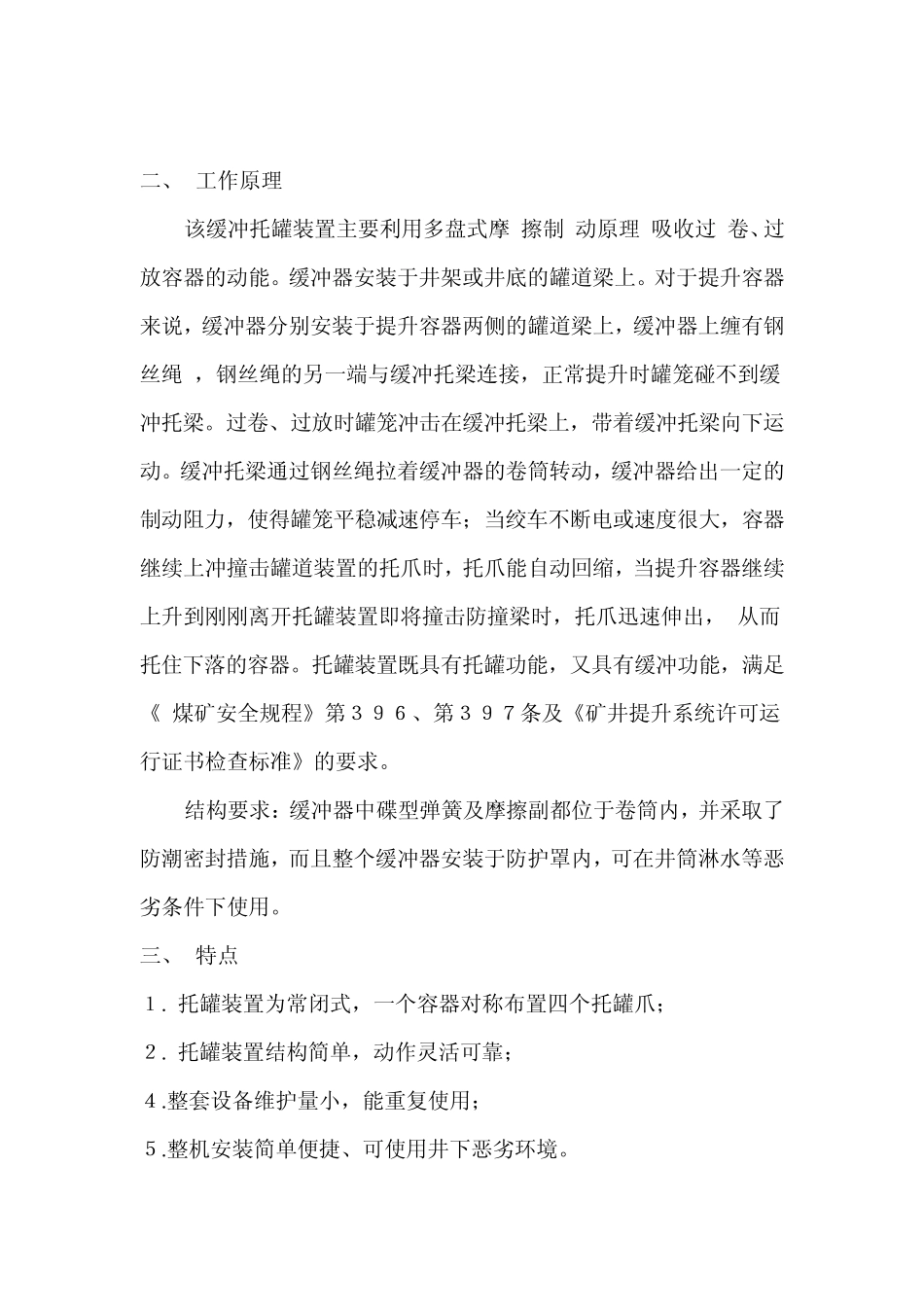

立井提升防过卷（过放）缓冲托罐装置 产 品 说 明 书 一、 概述 １、提升机是地下采矿作业用来运送物料和人员的主要手段之一，素有矿井咽喉只称。 随着矿井生产的集中化和大型化的发展 ， 提升能力不断加大， 运行速度越来越高， 因此对提升机运行的安全可靠性要求也越来越高。目前矿井提升虽 已采用多种电气保护及后备保护， 但过卷事故仍时有发生， 造成人员伤亡、 设备损坏。 鉴于提升机高速过卷事故屡屡发生。2004 年版《煤矿安全规程》第396 条规定“在提升速度大于3m／s的提升系统内必须设防撞粱和托罐装置。防撞梁必须能够挡住过卷后上升的容器或平衡锤，以避 免撞击天轮、导轮或摩擦轮；托罐装置必须能够将撞击防撞梁后再下落的容器或配重托住，并使其下落的距离不超过0.5m”。第397 条规定：“在过卷高度或过放距离内，必须安设楔彤罐道或其他类型的缓冲装置”。另外，1995 年煤炭部颁发的《矿井提升系统许可运行证书检查标准》也明确上述要求。 针对矿井提升系统经常发生的过卷、断绳坠罐、礅罐之类重大事故，在研究提升系统可靠性、掌握过卷过放制动机理的基础上，我们开发研究了弹性防撞梁及缓冲托罐装置，有效避免了提升机重大恶性事故的发生，提高了提升生产效率。 缓冲托罐装置是研制的新型专利产品，它主要用来解决立井提升中的容器过卷放缓冲及托罐问题。既可用于缠绕式提升机，又可用于摩擦提升机。 二、 工作原理 该缓冲托罐装置主要利用多盘式摩 擦制 动原理 吸收过 卷、过放容器的动能。缓冲器安装于井架或井底的罐道梁上。对于提升容器来说，缓冲器分别安装于提升容器两侧的罐道梁上，缓冲器上缠有钢丝绳 ，钢丝绳的另一端与缓冲托梁连接，正常提升时罐笼碰不到缓冲托梁。过卷、过放时罐笼冲击在缓冲托梁上，带着缓冲托梁向下运动。缓冲托梁通过钢丝绳拉着缓冲器的卷筒转动，缓冲器给出一定的制动阻力，使得罐笼平稳减速停车；当绞车不断电或速度很大，容器继续上冲撞击罐道装置的托爪时，托爪能自动回缩，当提升容器继续上升到刚刚离开托罐装置即将撞击防撞梁时，托爪迅速伸出， 从而托住下落的容器。托罐装置既具有托罐功能，又具有缓冲功能，满足《 煤矿安全规程》第３９６、第３９７条及《矿井提升系统许可运行证书检查标准》的要求。 结构要求：缓冲器中碟型弹簧及摩擦副都位于卷筒内，并采取了防潮密封措施，而且整个缓冲器安装于防护罩内，可在井筒淋水等恶劣条件下使用。 三、...
