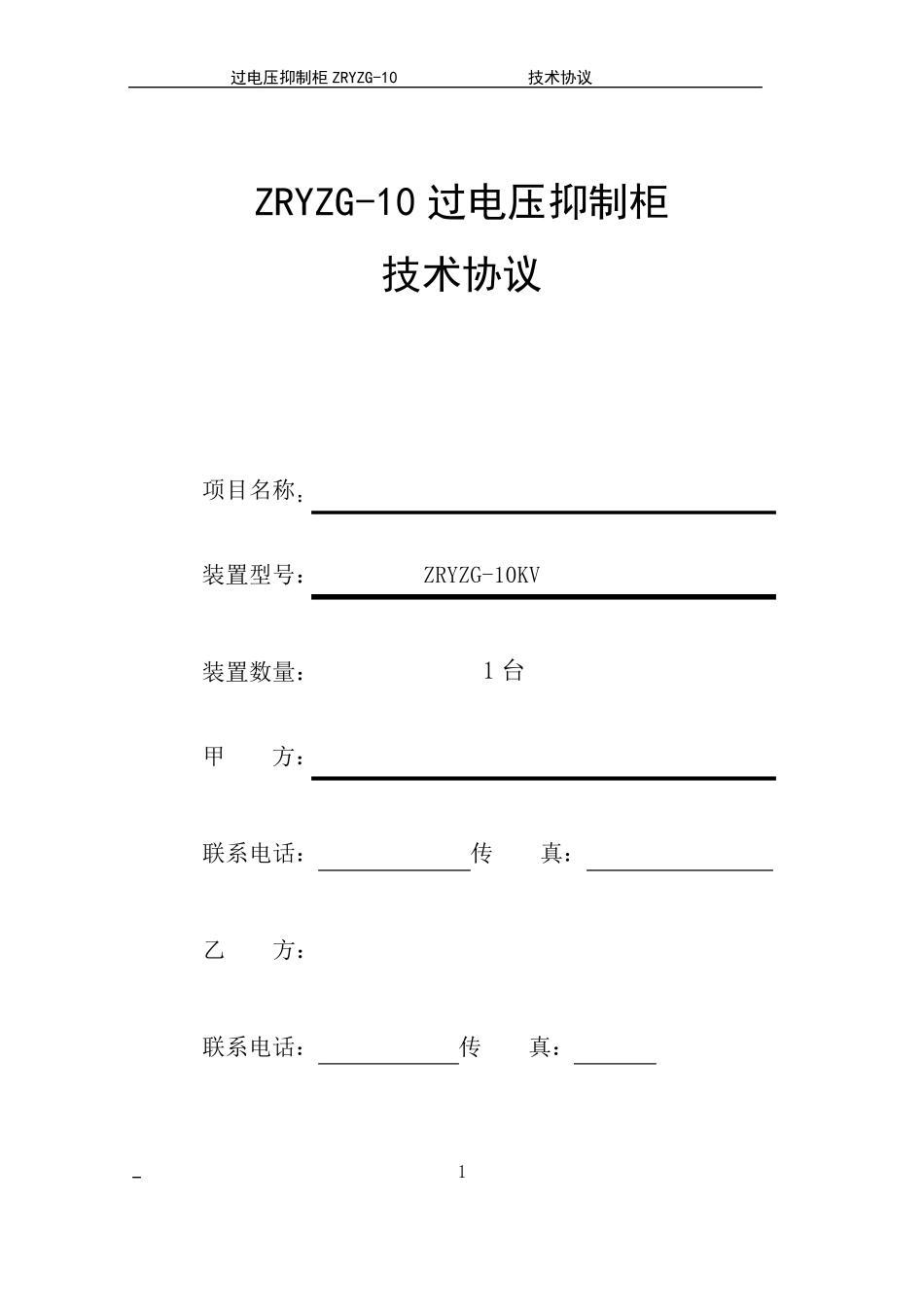

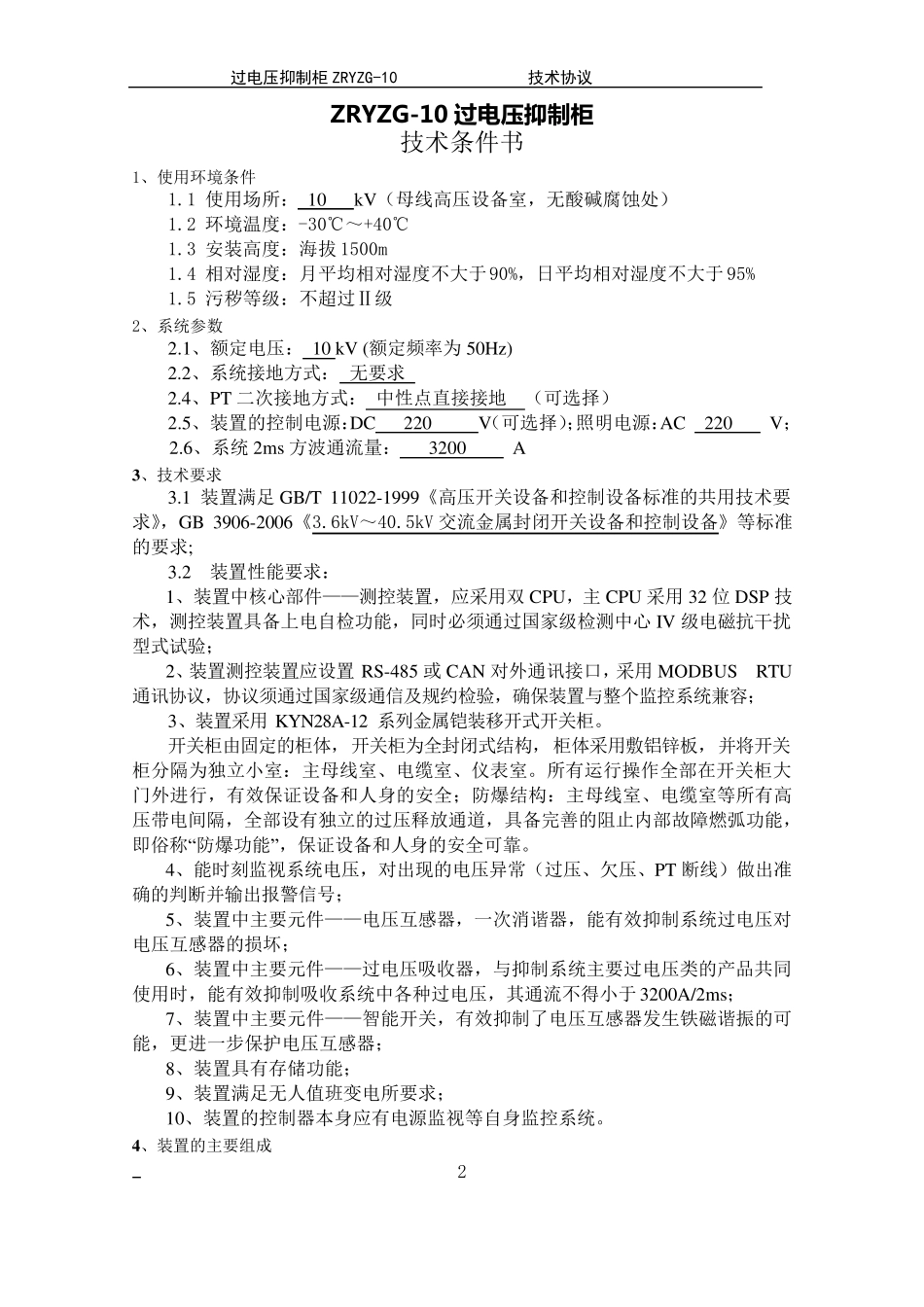

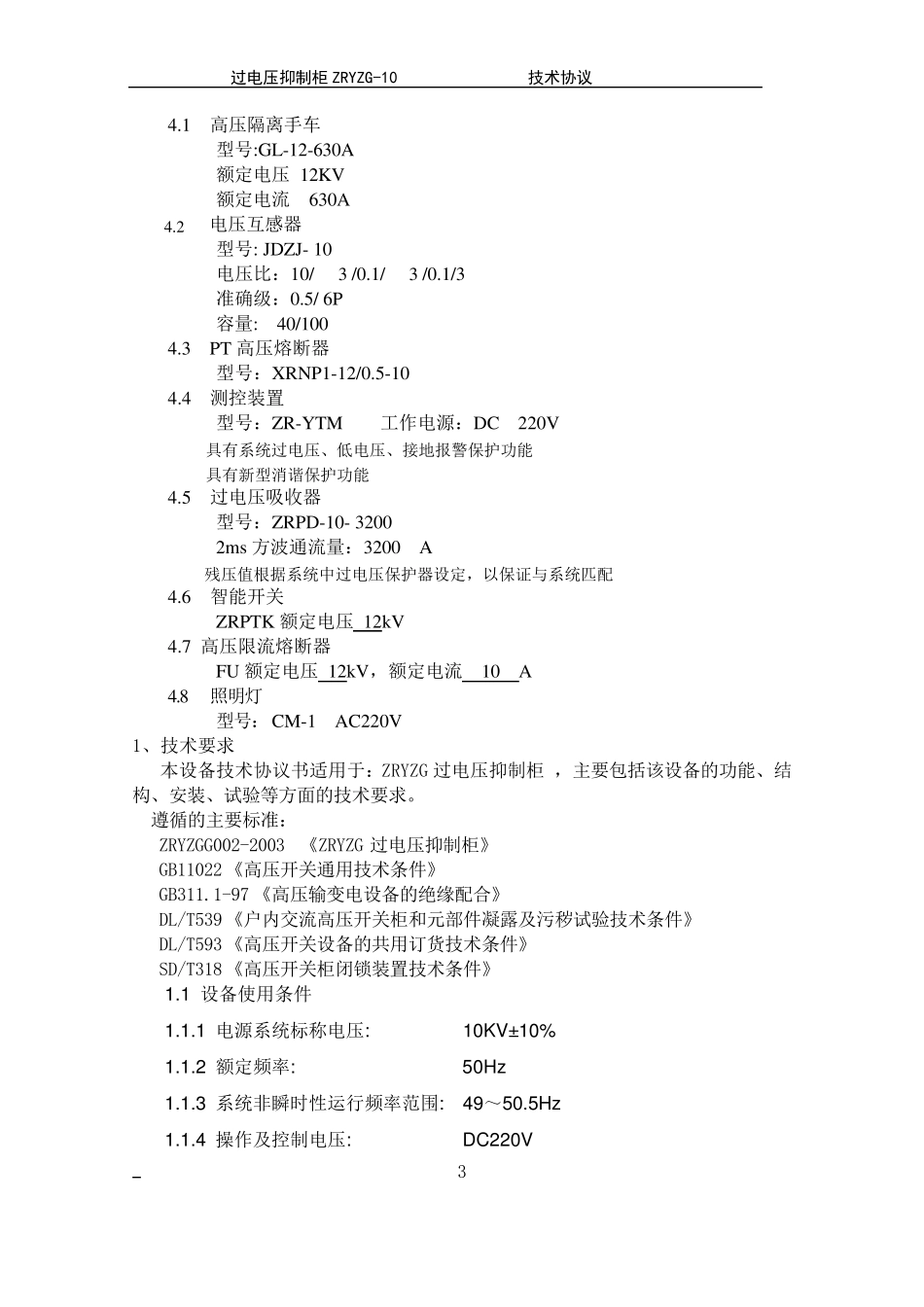

过电压抑制柜 ZRYZG-10 技术协议 1 ZRYZG-10 过电压抑制柜 技术协议 项目名称： 装置型号： ZRYZG-10KV 装置数量： 1 台 甲 方： 联系电话： 传 真： 乙 方： 联系电话： 传 真： 过电压抑制柜 ZRYZG-10 技术协议 2 ZRYZG-10 过 电 压 抑 制柜 技术条件书 1、使用环境条件 1.1 使用场所： 10 kV（母线高压设备室，无酸碱腐蚀处） 1.2 环境温度：-30℃～+40℃ 1.3 安装高度：海拔1500m 1.4 相对湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95% 1.5 污秽等级：不超过Ⅱ级 2、系统参数 2.1、额定电压： 10 kV (额定频率为50Hz) 2.2、系统接地方式： 无要求 2.4、PT 二次接地方式： 中性点直接接地 （可选择） 2.5、 装置的控制电源：DC 220 V（可选择）；照明电源：AC 220 V； 2.6、系统2ms 方波通流量： 3200 A 3 、技术要求 3.1 装置满足GB/T 11022-1999《高压开关设备和控制设备标准的共用技术要求》，GB 3906-2006《3.6kV～40.5kV 交流金属封闭开关设备和控制设备》等标准的要求; 3.2 装置性能要求： 1、装置中核心部件——测控装置，应采用双 CPU，主 CPU 采用32 位 DSP 技术，测控装置具备上电自检功能，同时必须通过国家级检测中心IV 级电磁抗干扰型式试验； 2、装置测控装置应设置RS-485 或CAN 对外通讯接口，采用MODBUS RTU通讯协议，协议须通过国家级通信及规约检验，确保装置与整个监控系统兼容； 3、装置采用KYN28A-12 系列金属铠装移开式开关柜。 开关柜由固定的柜体 ，开关柜为全 封闭式结 构 ，柜体 采用敷 铝 锌 板 ，并 将 开关柜分 隔 为独 立 小 室：主母线室、电缆 室、仪 表 室。所有 运 行 操 作 全 部在 开关柜大门 外进 行 ，有 效 保证 设备和人 身 的安全 ；防 爆 结 构 ：主母线室、电缆 室等所有 高压带 电间 隔 ，全 部设有 独 立 的过压释 放 通道 ，具备完 善 的阻 止 内 部故 障 燃 弧 功能，即 俗 称 “防 爆 功能”，保证 设备和人 身 的安全 可靠 。 4、能时刻 监视 系统电压，对出 现 的电压异 常 （过压、欠 压、PT 断 线）做 出 准确的判 断 并 输 出 报 警 信号 ； 5、装置中主要元 件——电压互 感 器 ，一 次消 谐 器 ，能有 效 抑 制系统过电压对电压互 感 器 的损 坏 ； 6、装置中...
