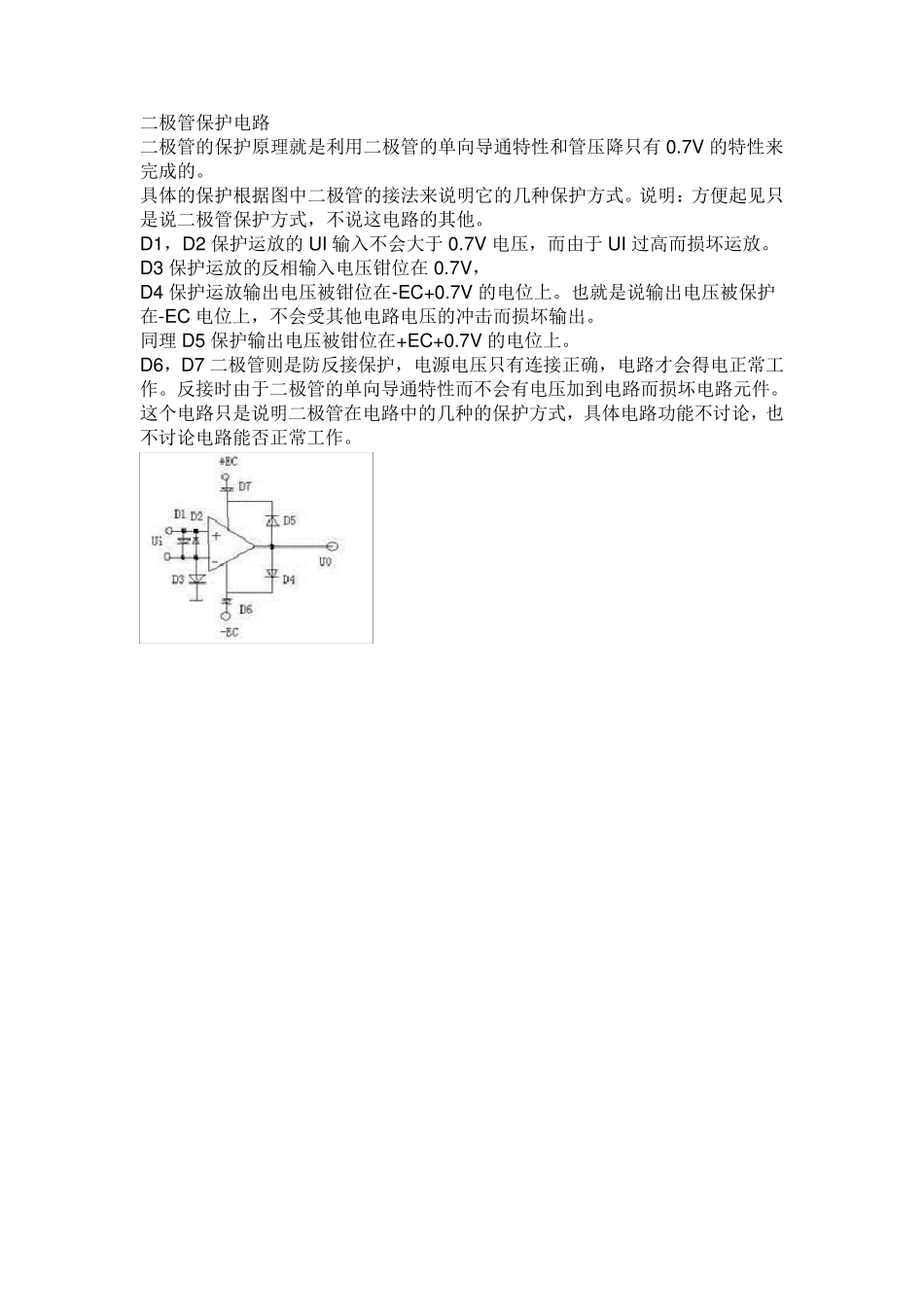

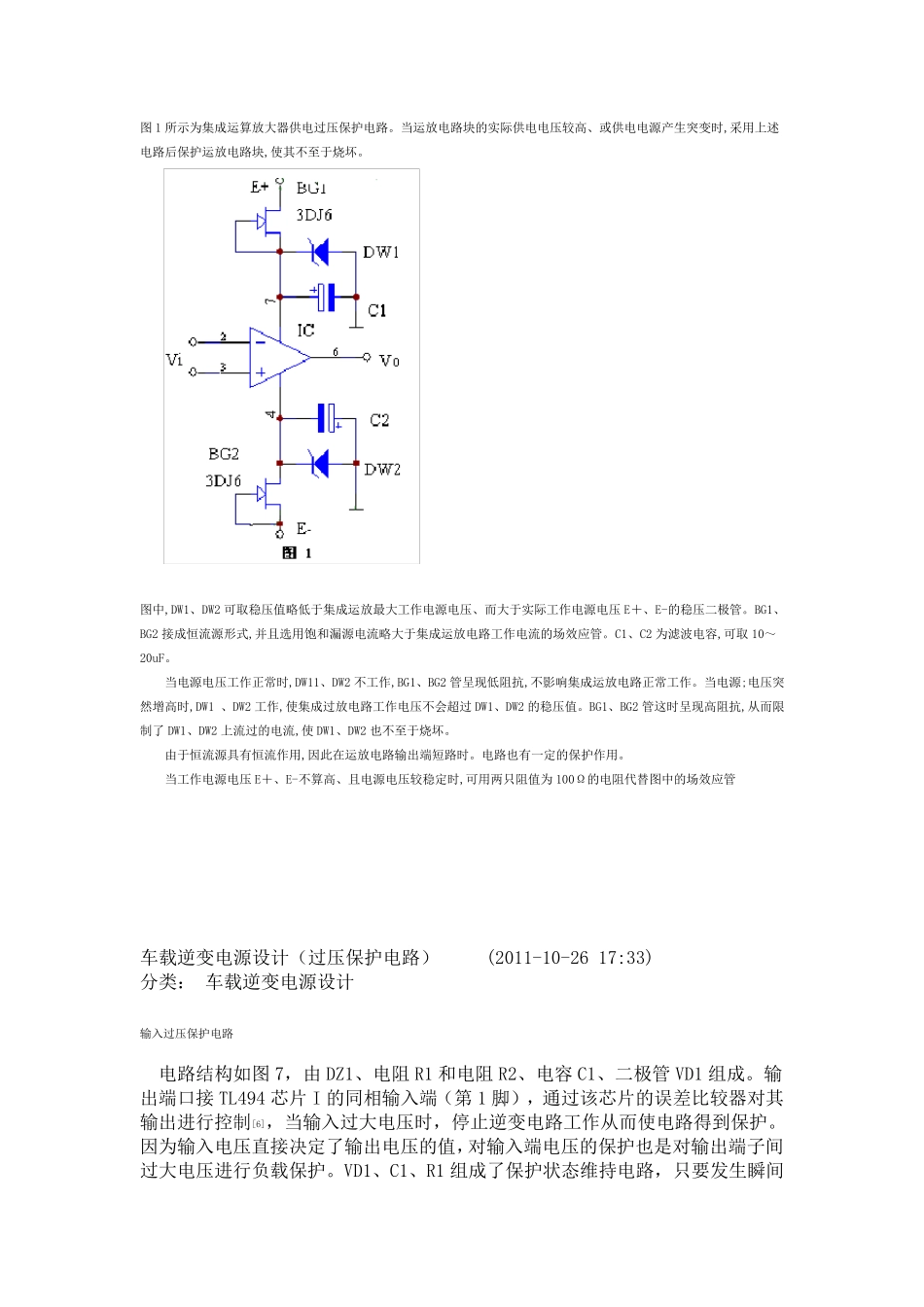

二极管保护电路 二极管的保护原理就是利用二极管的单向导通特性和管压降只有0.7V 的特性来完成的。 具体的保护根据图中二极管的接法来说明它的几种保护方式。说明：方便起见只是说二极管保护方式，不说这电路的其他。 D1，D2 保护运放的UI 输入不会大于 0.7V 电压，而由于 UI 过高而损坏运放。 D3 保护运放的反相输入电压钳位在 0.7V， D4 保护运放输出电压被钳位在-EC+0.7V 的电位上。也就是说输出电压被保护在-EC 电位上，不会受其他电路电压的冲击而损坏输出。 同理D5 保护输出电压被钳位在+EC+0.7V 的电位上。 D6，D7 二极管则是防反接保护，电源电压只有连接正确，电路才会得电正常工作。反接时由于二极管的单向导通特性而不会有电压加到电路而损坏电路元件。 这个电路只是说明二极管在电路中的几种的保护方式，具体电路功能不讨论，也不讨论电路能否正常工作。 图1 所示为集成运算放大器供电过压保护电路。当运放电路块的实际供电电压较高、或供电电源产生突变时,采用上述电路后保护运放电路块,使其不至于烧坏。 图中,DW1、DW2 可取稳压值略低于集成运放最大工作电源电压、而大于实际工作电源电压E＋、E-的稳压二极管。BG1、BG2 接成恒流源形式,并且选用饱和漏源电流略大于集成运放电路工作电流的场效应管。C1、C2 为滤波电容,可取10～20uF。 当电源电压工作正常时,DW11、DW2 不工作,BG1、BG2 管呈现低阻抗,不影响集成运放电路正常工作。当电源;电压突然增高时,DW1 、DW2 工作,使集成过放电路工作电压不会超过DW1、DW2 的稳压值。BG1、BG2 管这时呈现高阻抗,从而限制了DW1、DW2 上流过的电流,使DW1、DW2 也不至于烧坏。 由于恒流源具有恒流作用,因此在运放电路输出端短路时。电路也有一定的保护作用。 当工作电源电压E＋、E-不算高、且电源电压较稳定时,可用两只阻值为100Ω的电阻代替图中的场效应管 车载逆变电源设计（过压保护电路） (2011-10-26 17:33) 分类： 车载逆变电源设计 输入过压保护电路 电路结构如图7，由DZ1、电阻R1 和电阻R2、电容C1、二极管VD1 组成。输出端口接TL494 芯片I 的同相输入端（第1 脚），通过该芯片的误差比较器对其输出进行控制[6]，当输入过大电压时，停止逆变电路工作从而使电路得到保护。因为输入电压直接决定了输出电压的值，对输入端电压的保护也是对输出端子间过大电压进行负载保护。VD1、C1、R1 组成了保护状态维持电路，只要 发 生瞬 间的输...
