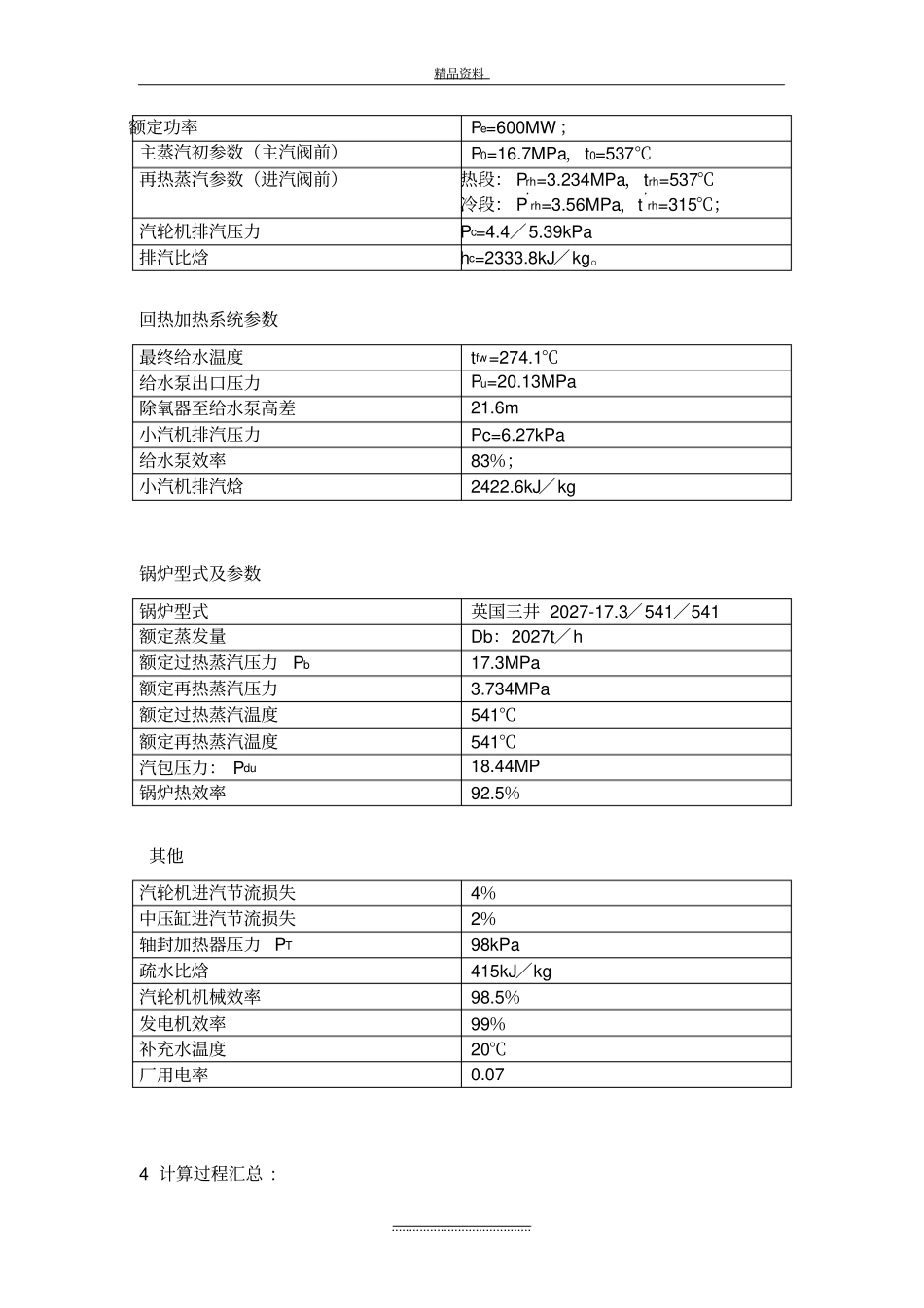

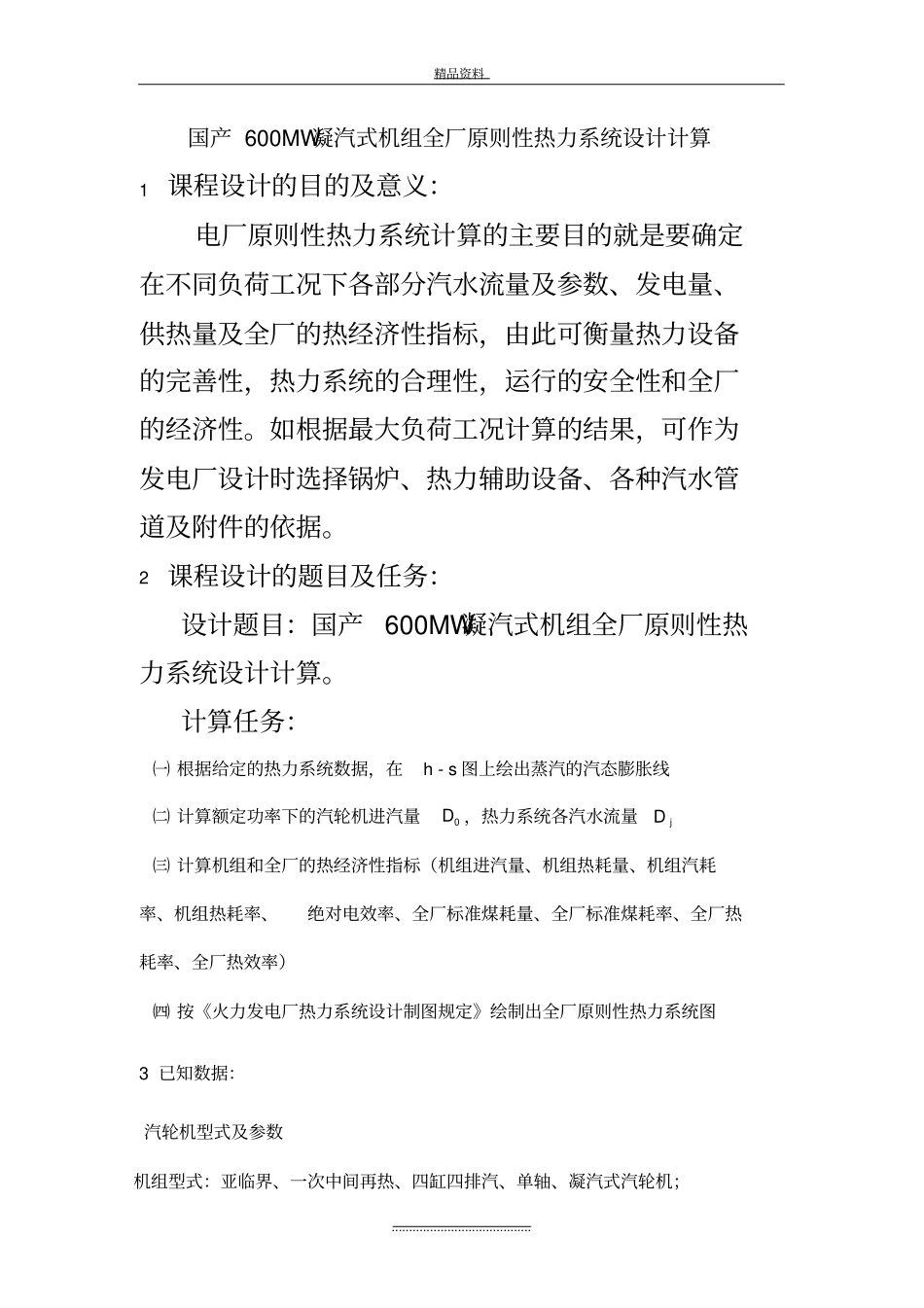

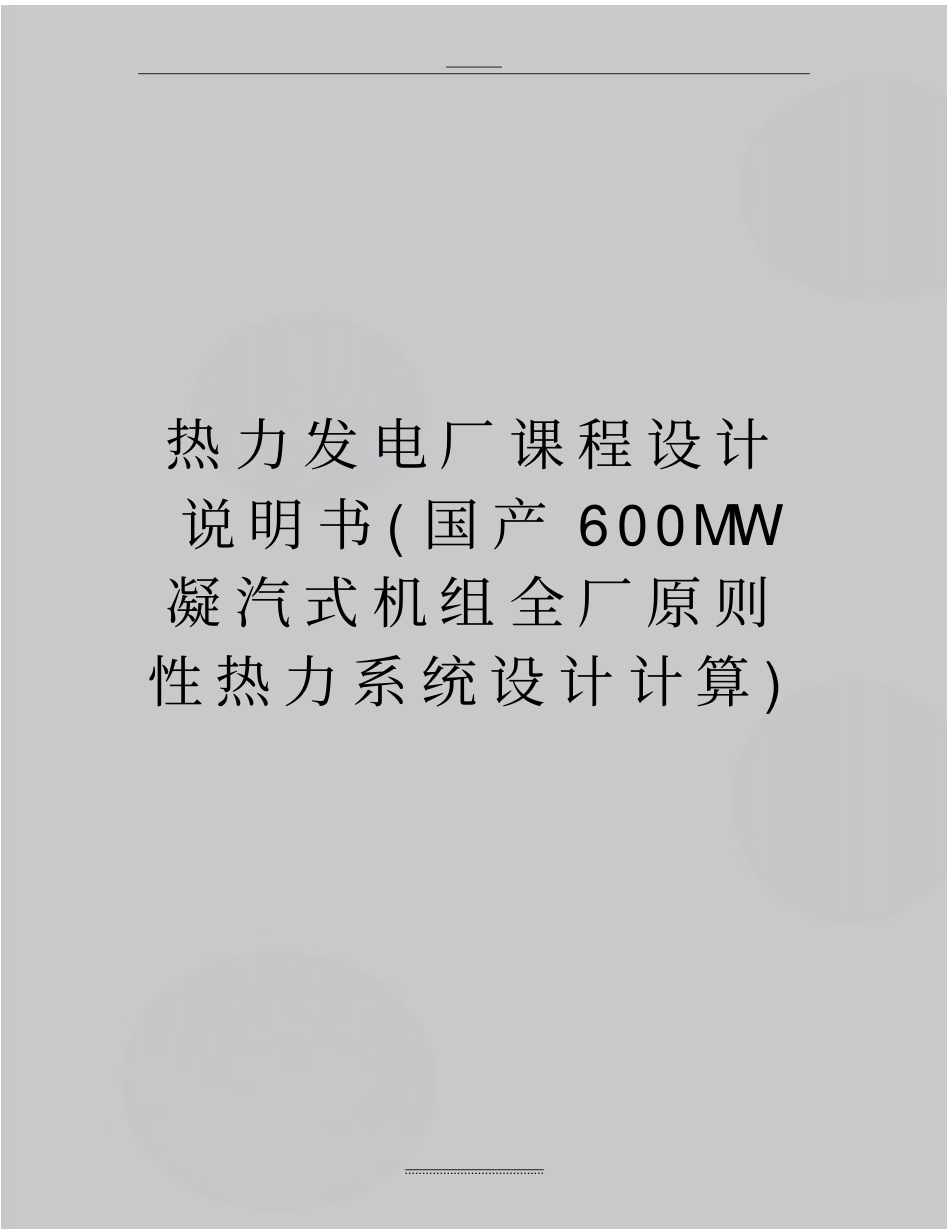

........................................ 热 力 发 电 厂 课 程 设 计说 明 书 ( 国 产 600MW凝 汽 式 机 组 全 厂 原 则性 热 力 系 统 设 计 计 算 )精品资料........................................ 国产 600MW凝汽式机组全厂原则性热力系统设计计算1 课程设计的目的及意义：电厂原则性热力系统计算的主要目的就是要确定在不同负荷工况下各部分汽水流量及参数、发电量、供热量及全厂的热经济性指标，由此可衡量热力设备的完善性，热力系统的合理性，运行的安全性和全厂的经济性。如根据最大负荷工况计算的结果，可作为发电厂设计时选择锅炉、热力辅助设备、各种汽水管道及附件的依据。2 课程设计的题目及任务：设计题目：国产600MW凝汽式机组全厂原则性热力系统设计计算。计算任务：㈠ 根据给定的热力系统数据，在h - s 图上绘出蒸汽的汽态膨胀线㈡ 计算额定功率下的汽轮机进汽量0D ，热力系统各汽水流量jD㈢ 计算机组和全厂的热经济性指标（机组进汽量、机组热耗量、机组汽耗率、机组热耗率、绝对电效率、全厂标准煤耗量、全厂标准煤耗率、全厂热耗率、全厂热效率）㈣ 按《火力发电厂热力系统设计制图规定》绘制出全厂原则性热力系统图3 已知数据：汽轮机型式及参数机组型式：亚临界、一次中间再热、四缸四排汽、单轴、凝汽式汽轮机；精品资料........................................ 额定功率Pe=600MW ；主蒸汽初参数（主汽阀前）P0=16.7MPa，t0=537℃再热蒸汽参数（进汽阀前）热段： Prh=3.234MPa，trh=537℃冷段： P’rh=3.56MPa，t’rh=315℃；汽轮机排汽压力Pc=4.4／5.39kPa 排汽比焓hc=2333.8kJ／kg。回热加热系统参数最终给水温度tfw=274.1℃给水泵出口压力Pu=20.13MPa 除氧器至给水泵高差21.6m 小汽机排汽压力Pc=6.27kPa 给水泵效率83％；小汽机排汽焓2422.6kJ／kg 锅炉型式及参数锅炉型式英国三井 2027-17.3／541／541 额定蒸发量Db：2027t／h 额定过热蒸汽压力Pb17.3MPa 额定再热蒸汽压力3.734MPa 额定过热蒸汽温度541℃额定再热蒸汽温度541℃汽包压力： Pdu18.44MP 锅炉热效率92.5％其他汽轮机进汽节流损失4％中压缸进汽节流损失2％轴封加热器压力 PT98kPa 疏水比焓415kJ／kg 汽轮机机械效率98.5％发电机效率99％补充水温度20℃厂用电率0.07 4 计算过程汇总 :精品资料........................................ ㈠ 原始资料整理：㈡ 全厂物质平衡方程...
