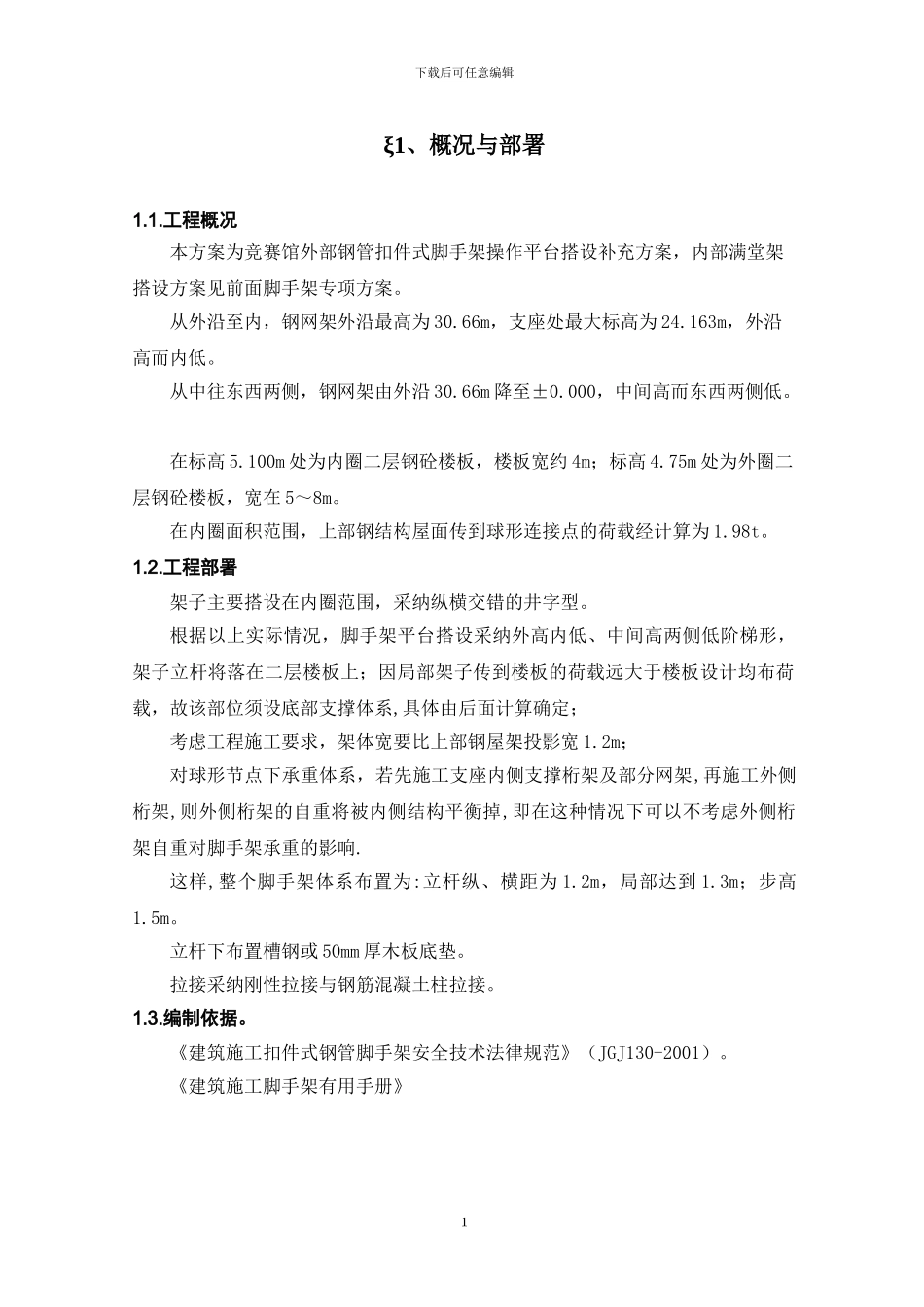

下载后可任意编辑ξ1、概况与部署1.1.工程概况本方案为竞赛馆外部钢管扣件式脚手架操作平台搭设补充方案，内部满堂架搭设方案见前面脚手架专项方案。从外沿至内，钢网架外沿最高为 30.66m，支座处最大标高为 24.163m，外沿高而内低。 从中往东西两侧，钢网架由外沿 30.66m 降至±0.000，中间高而东西两侧低。 在标高 5.100m 处为内圈二层钢砼楼板，楼板宽约 4m；标高 4.75m 处为外圈二层钢砼楼板，宽在 5～8m。在内圈面积范围，上部钢结构屋面传到球形连接点的荷载经计算为 1.98t。1.2.工程部署架子主要搭设在内圈范围，采纳纵横交错的井字型。根据以上实际情况，脚手架平台搭设采纳外高内低、中间高两侧低阶梯形，架子立杆将落在二层楼板上；因局部架子传到楼板的荷载远大于楼板设计均布荷载，故该部位须设底部支撑体系,具体由后面计算确定；考虑工程施工要求，架体宽要比上部钢屋架投影宽 1.2m；对球形节点下承重体系，若先施工支座内侧支撑桁架及部分网架,再施工外侧桁架,则外侧桁架的自重将被内侧结构平衡掉,即在这种情况下可以不考虑外侧桁架自重对脚手架承重的影响.这样,整个脚手架体系布置为:立杆纵、横距为 1.2m，局部达到 1.3m；步高1.5m。立杆下布置槽钢或 50mm 厚木板底垫。拉接采纳刚性拉接与钢筋混凝土柱拉接。1.3.编制依据。《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）。《建筑施工脚手架有用手册》1下载后可任意编辑ξ2、搭设施工2.1.搭设要求：1、主体钢砼结构已经施工完毕并强度达到设计强度要求。2、室外地面已作硬化处理。要求搭设脚手架区域的地面已经碾压平整，局部软弱土层已经处理。地面排水畅通无积水。2.2.搭设准备：1、材料准备。钢管和扣件：必须有租赁方或生产厂家的质量证明合格证。搭设现场派专人检验钢管和扣件质量，不合格不使用。钢管外径 D48，壁厚 3.5，钢管必须顺直，弯曲、变形或损坏严重的不能使用，特别注意钢管壁厚少于 3mm 的禁止使用。扣件规格必须与钢管外径相同（碗扣式除外），螺栓拧紧力矩不应小于 40N. m 且不应大于 65N.m；对接扣件开口应朝上或朝内；各杆件端头伸出扣件盖板边缘的长度不应小于 100mm。底座：用作立杆支垫的槽钢必须顺直，强度满足使用要求。若局部采纳木垫板，要求长度>2 跨、厚度>50mm。底座在地面时标高应高出自然地坪 50mm。脚手板：采纳毛竹或楠竹的竹笆脚手板，也可采纳厚度>50mm 的木板，单块质量应不大于 30kg，其质量...
