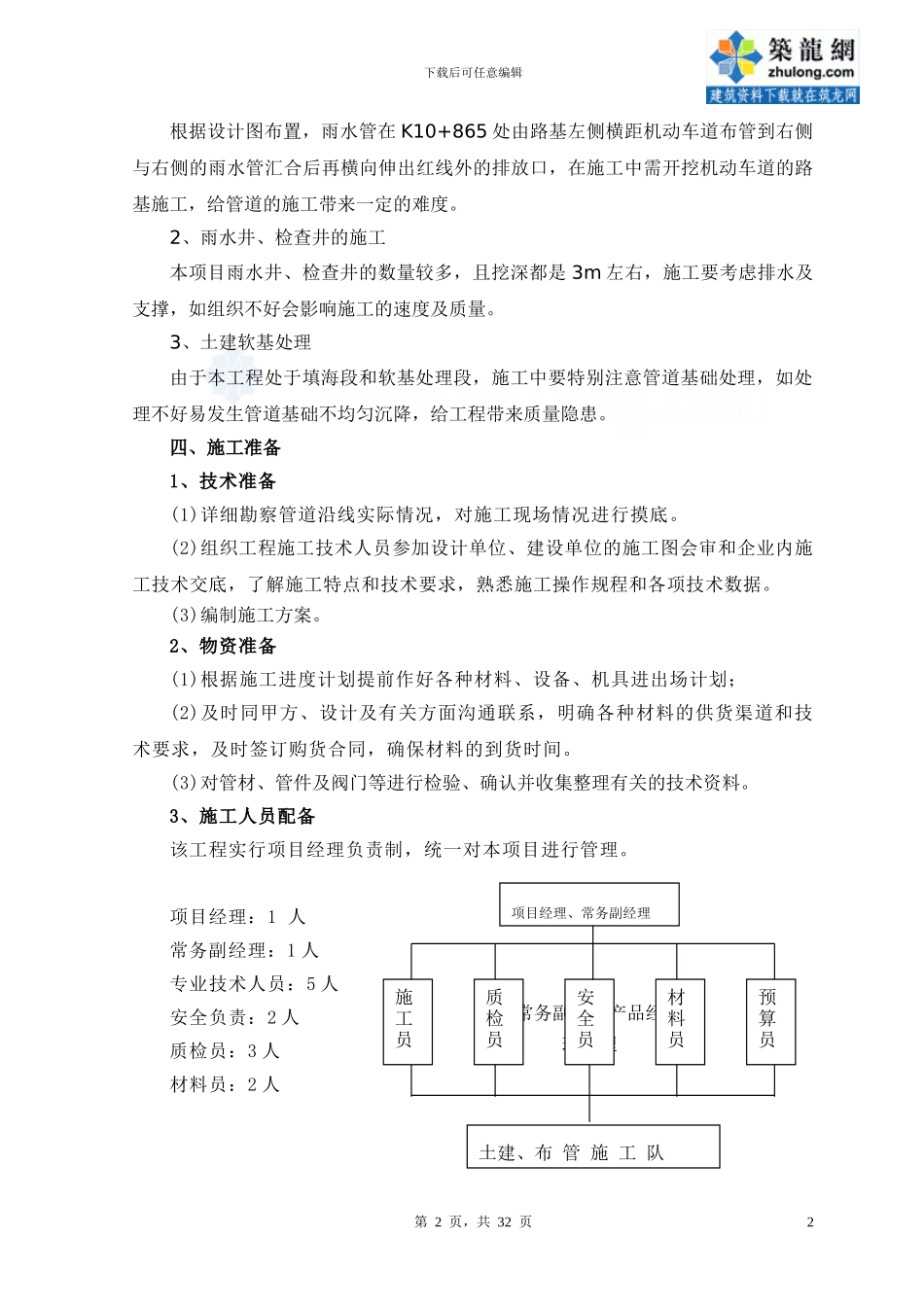

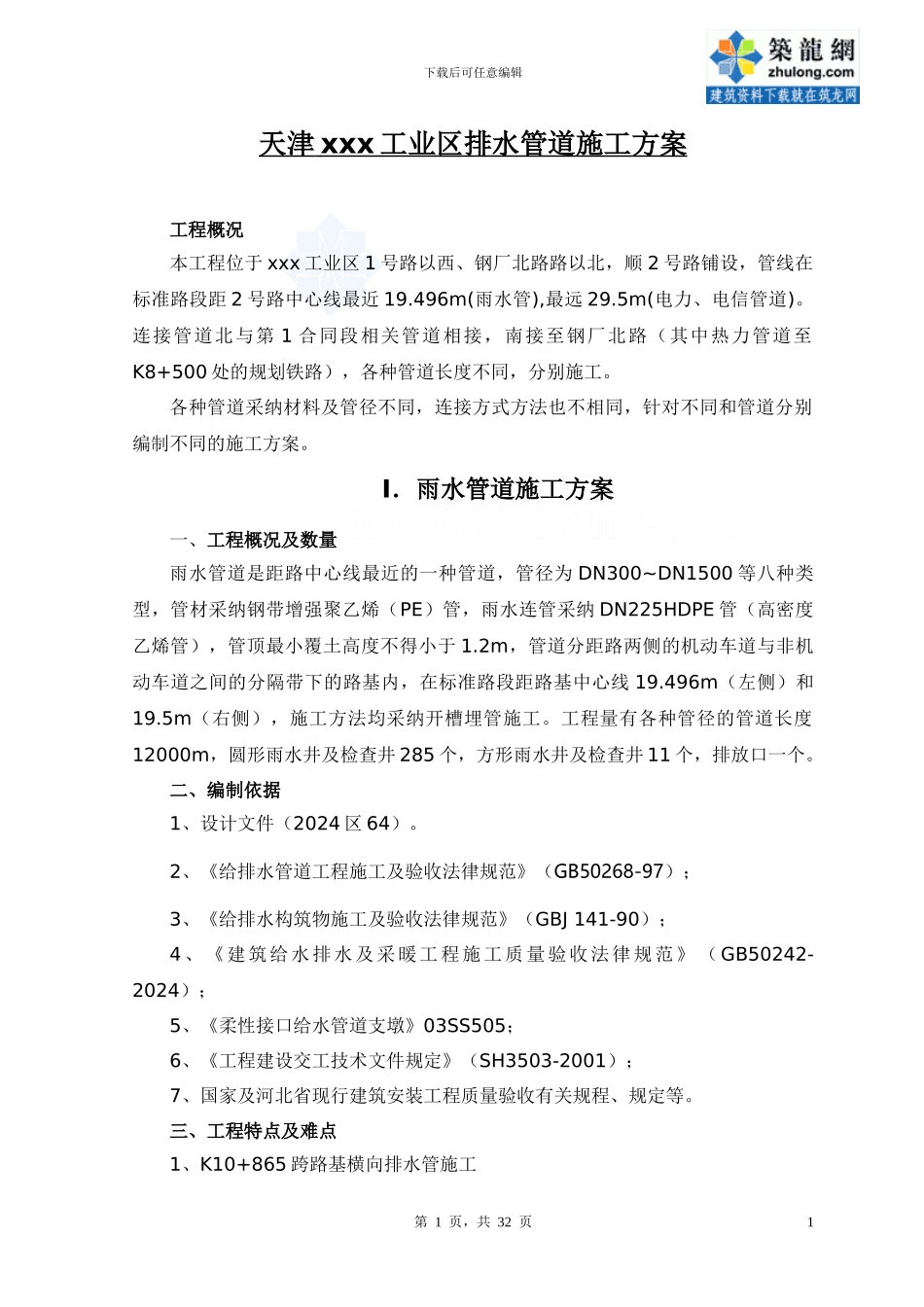

下载后可任意编辑天津 xxx 工业区排水管道施工方案 工程概况本工程位于 xxx 工业区 1 号路以西、钢厂北路路以北，顺 2 号路铺设，管线在标准路段距 2 号路中心线最近 19.496m(雨水管),最远 29.5m(电力、电信管道)。连接管道北与第 1 合同段相关管道相接，南接至钢厂北路（其中热力管道至K8+500 处的规划铁路），各种管道长度不同，分别施工。各种管道采纳材料及管径不同，连接方式方法也不相同，针对不同和管道分别编制不同的施工方案。I．雨水管道施工方案一、工程概况及数量雨水管道是距路中心线最近的一种管道，管径为 DN300~DN1500 等八种类型，管材采纳钢带增强聚乙烯（PE）管，雨水连管采纳 DN225HDPE 管（高密度乙烯管），管顶最小覆土高度不得小于 1.2m，管道分距路两侧的机动车道与非机动车道之间的分隔带下的路基内，在标准路段距路基中心线 19.496m（左侧）和19.5m（右侧），施工方法均采纳开槽埋管施工。工程量有各种管径的管道长度12000m，圆形雨水井及检查井 285 个，方形雨水井及检查井 11 个，排放口一个。二、编制依据1、设计文件（2024 区 64）。2、《给排水管道工程施工及验收法律规范》（GB50268-97）；3、《给排水构筑物施工及验收法律规范》（GBJ 141-90）；4 、《建筑给水排水及采暖工程施工质量验收法律规范》 （GB50242-2024）；5、《柔性接口给水管道支墩》03SS505；6、《工程建设交工技术文件规定》（SH3503-2001）；7、国家及河北省现行建筑安装工程质量验收有关规程、规定等。三、工程特点及难点1、K10+865 跨路基横向排水管施工第 1 页，共 32 页1下载后可任意编辑根据设计图布置，雨水管在 K10+865 处由路基左侧横距机动车道布管到右侧与右侧的雨水管汇合后再横向伸出红线外的排放口，在施工中需开挖机动车道的路基施工，给管道的施工带来一定的难度。2、雨水井、检查井的施工本项目雨水井、检查井的数量较多，且挖深都是 3m 左右，施工要考虑排水及支撑，如组织不好会影响施工的速度及质量。3、土建软基处理由于本工程处于填海段和软基处理段，施工中要特别注意管道基础处理，如处理不好易发生管道基础不均匀沉降，给工程带来质量隐患。四、施工准备1、技术准备(1)详细勘察管道沿线实际情况，对施工现场情况进行摸底。(2)组织工程施工技术人员参加设计单位、建设单位的施工图会审和企业内施工技术交底，了解施工特点和技术要求，熟悉施工操作规程和各项技术数据。(3)编制...
