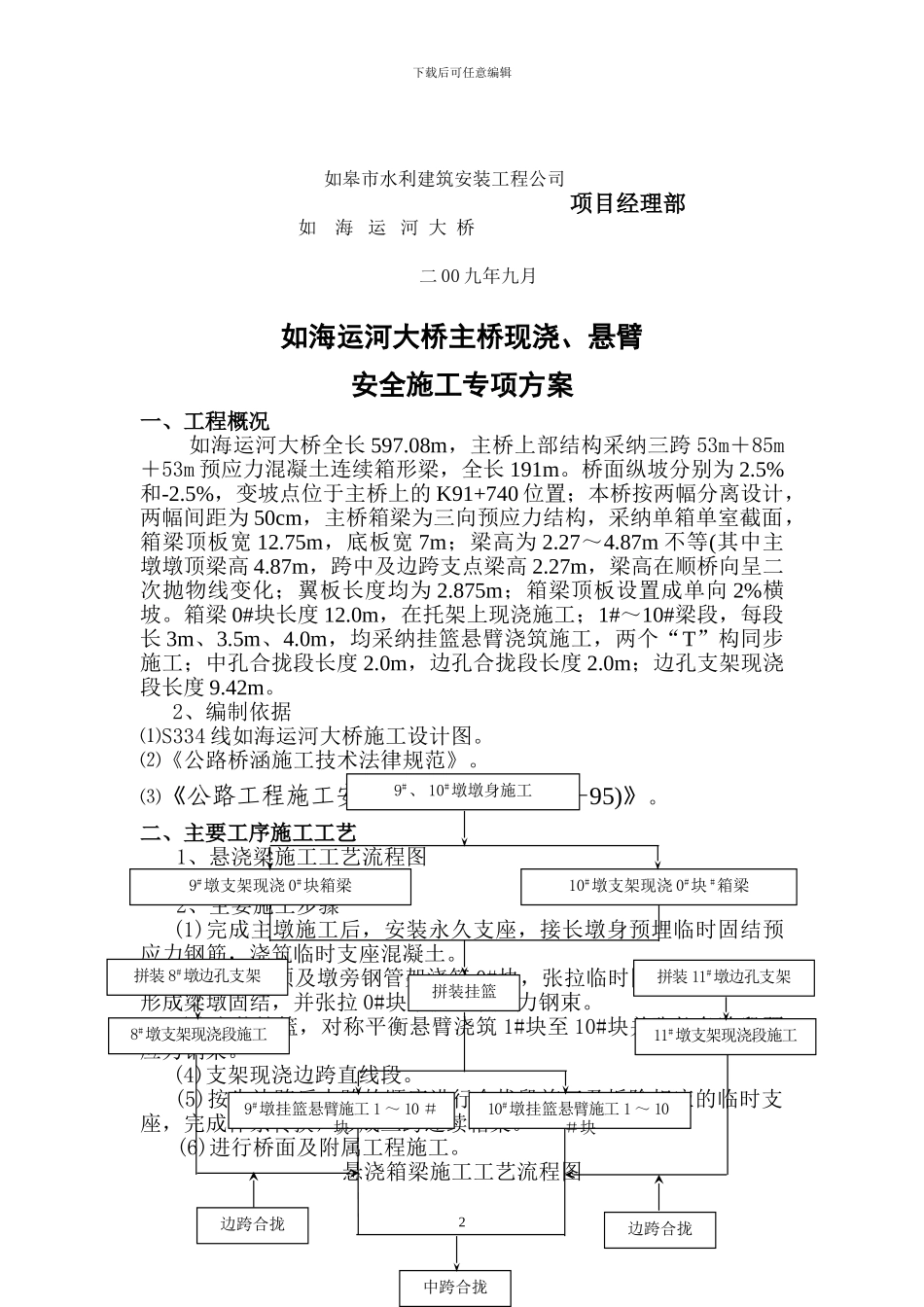

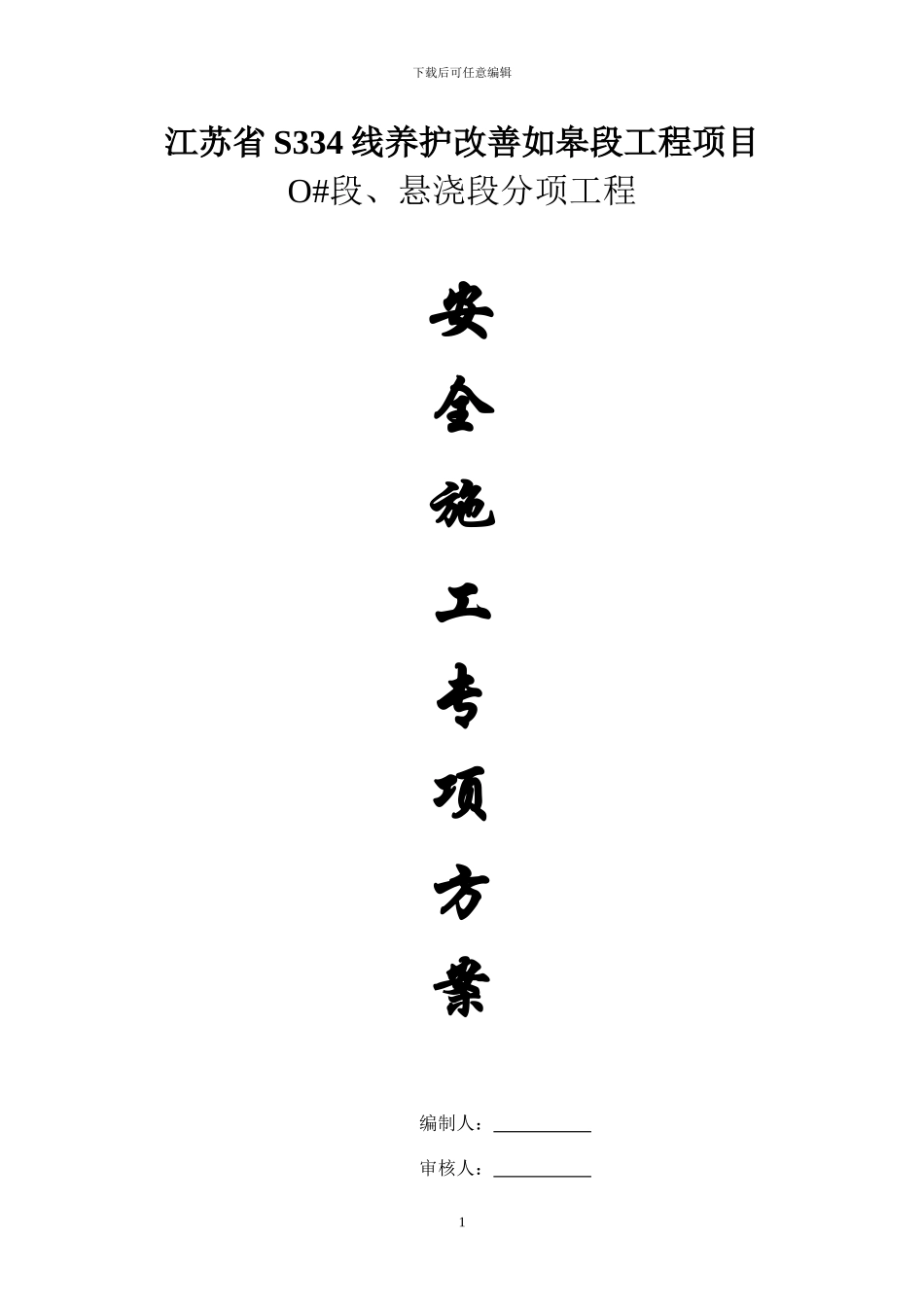

下载后可任意编辑江苏省 S334 线养护改善如皋段工程项目O#段、悬浇段分项工程安全施工专项方案 编制人： 审核人： 1下载后可任意编辑 如皋市水利建筑安装工程公司 项目经理部 如 海 运 河 大 桥 二 00 九年九月如海运河大桥主桥现浇、悬臂安全施工专项方案一、工程概况如海运河大桥全长 597.08m，主桥上部结构采纳三跨 53m＋85m＋53m 预应力混凝土连续箱形梁，全长 191m。桥面纵坡分别为 2.5%和-2.5%，变坡点位于主桥上的 K91+740 位置；本桥按两幅分离设计，两幅间距为 50cm，主桥箱梁为三向预应力结构，采纳单箱单室截面，箱梁顶板宽 12.75m，底板宽 7m；梁高为 2.27～4.87m 不等(其中主墩墩顶梁高 4.87m，跨中及边跨支点梁高 2.27m，梁高在顺桥向呈二次抛物线变化；翼板长度均为 2.875m；箱梁顶板设置成单向 2%横坡。箱梁 0#块长度 12.0m，在托架上现浇施工；1#～10#梁段，每段长 3m、3.5m、4.0m，均采纳挂篮悬臂浇筑施工，两个“T”构同步施工；中孔合拢段长度 2.0m，边孔合拢段长度 2.0m；边孔支架现浇段长度 9.42m。2、编制依据⑴S334 线如海运河大桥施工设计图。⑵《公路桥涵施工技术法律规范》。⑶《公路工程施工安全技术规程(JTJ076—95)》。二、主要工序施工工艺1、悬浇梁施工工艺流程图见下页。2、主要施工步骤(1)完成主墩施工后，安装永久支座，接长墩身预埋临时固结预应力钢筋，浇筑临时支座混凝土。 (2)利用墩顶及墩旁钢管架浇筑 0#块，张拉临时固结预应力钢筋，形成梁墩固结，并张拉 0#块梁段上预应力钢束。(3)安装挂篮，对称平衡悬臂浇筑 1#块至 10#块并张拉各阶段预应力钢束。(4)支架现浇边跨直线段。 (5)按先边跨后中跨的顺序进行合拢段施工及拆除相应的临时支座，完成体系转换，形成三跨连续箱梁。(6)进行桥面及附属工程施工。悬浇箱梁施工工艺流程图29#、 10#墩墩身施工9#墩支架现浇 0#块箱梁10#墩支架现浇 0#块 #箱梁拼装挂篮9#墩挂篮悬臂施工 1 ～ 10 ＃块10#墩挂篮悬臂施工 1 ～ 10＃块中跨合拢边跨合拢8#墩支架现浇段施工拼装 8#墩边孔支架11#墩支架现浇段施工拼装 11#墩边孔支架边跨合拢下载后可任意编辑 三、安全目标1、定期对从事有害作业人员进行健康检查，员工职业病发生率小于 0.5‰。 2、无重大设备和人身伤亡责任事故。 3、企业职工因工死亡率为 0‰，重伤率 0.4‰以内。 安全工作是项目施工管理的重要内容，确保施工安全及运营和行车安全，避...
