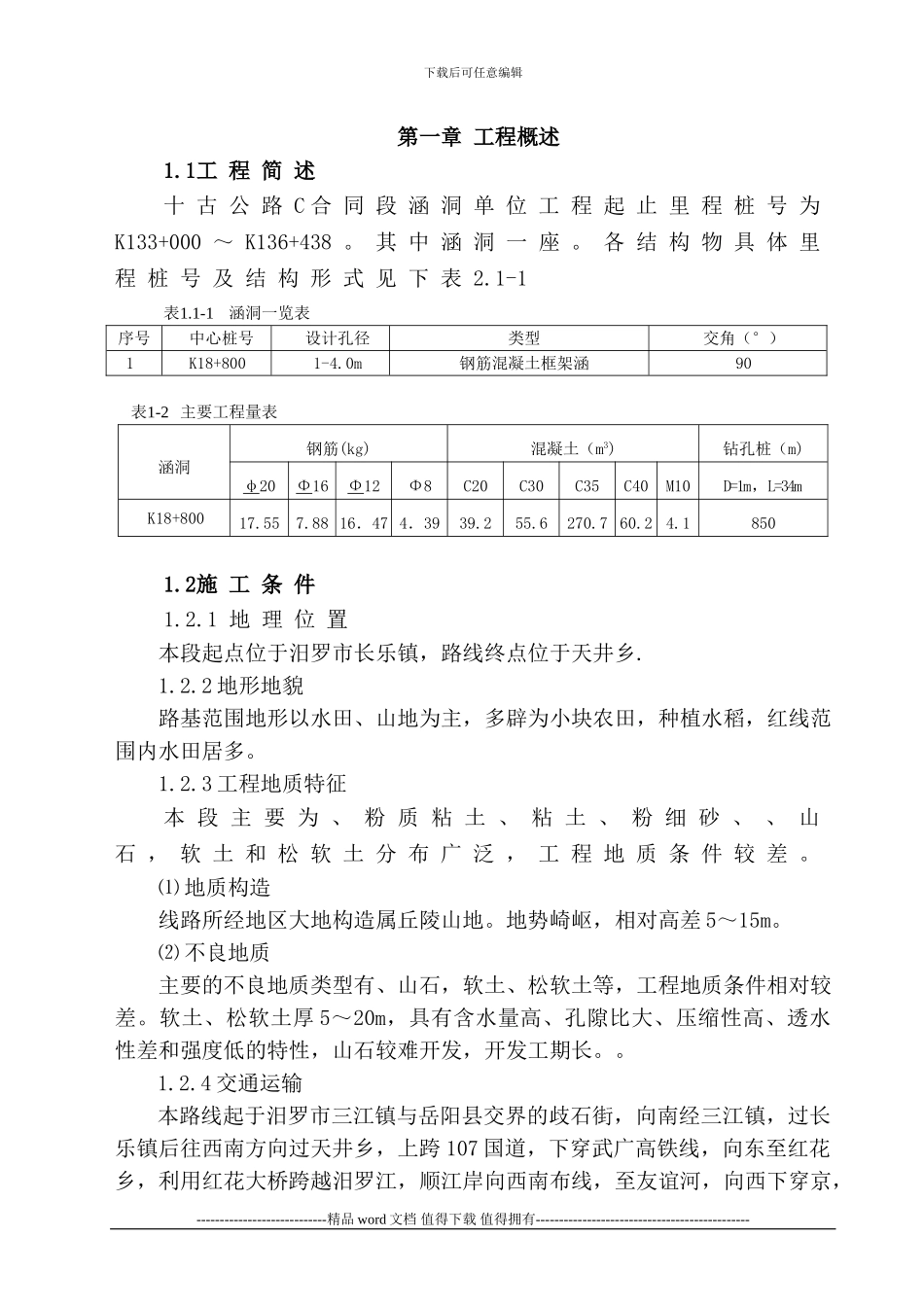

下载后可任意编辑 第一章 工程概述1.1工 程 简 述十 古 公 路 C 合 同 段 涵 洞 单 位 工 程 起 止 里 程 桩 号 为K133+000 ～ K136+438 。 其 中 涵 洞 一 座 。 各 结 构 物 具 体 里程 桩 号 及 结 构 形 式 见 下 表 2.1-1表1.1-1 涵洞一览表序号中心桩号设计孔径类型交角（°）1K18+8001-4.0m 钢筋混凝土框架涵90 表1-2 主要工程量表涵洞钢筋(kg)混凝土（m3)钻孔桩（m)φ20Φ16Φ12Φ8C20C30C35C40M10D=1m，L=34mK18+80017.557.88 16．47 4．3939.255.6270.7 60.24.18501.2施 工 条 件1.2.1 地 理 位 置本段起点位于汨罗市长乐镇，路线终点位于天井乡.1.2.2 地形地貌路基范围地形以水田、山地为主，多辟为小块农田，种植水稻，红线范围内水田居多。1.2.3 工程地质特征本 段 主 要 为 、 粉 质 粘 土 、 粘 土 、 粉 细 砂 、 、 山石 ， 软 土 和 松 软 土 分 布 广 泛 ， 工 程 地 质 条 件 较 差 。⑴ 地质构造线路所经地区大地构造属丘陵山地。地势崎岖，相对高差 5～15m。 ⑵ 不良地质主要的不良地质类型有、山石，软土、松软土等，工程地质条件相对较差。软土、松软土厚 5～20m，具有含水量高、孔隙比大、压缩性高、透水性差和强度低的特性，山石较难开发，开发工期长。。1.2.4 交通运输本路线起于汨罗市三江镇与岳阳县交界的歧石街，向南经三江镇，过长乐镇后往西南方向过天井乡，上跨 107 国道，下穿武广高铁线，向东至红花乡，利用红花大桥跨越汨罗江，顺江岸向西南布线，至友谊河，向西下穿京，----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑与 S201 公路相接。在李家河附近与 S201 线分离，终点位于汨罗县城城关北端的古罗城。1.2.5 水电条件（1）生活、施工用水地下水丰富，可利用地下水埋深普遍在 50-100m，单井涌水量 0.6～50t/h，用水采纳机井。（2）生活、施工用电位于路基左侧红线处架设电力线，安装 10 台 315KVA 和 2 台 250KVA 变压器，混凝土拌和站、软基处理、结构物施工变压器集中供电（配置 2 台300KW 发电机），以备现场水泥搅拌桩及涵洞钢筋及混凝土的施工设备用电，并在电线柱上安装夜间照明灯已供夜间施工需要。1.2.6 材料供应（1）耗材所需耗材（碎石、砂砾、砂、片石）就近采购...
