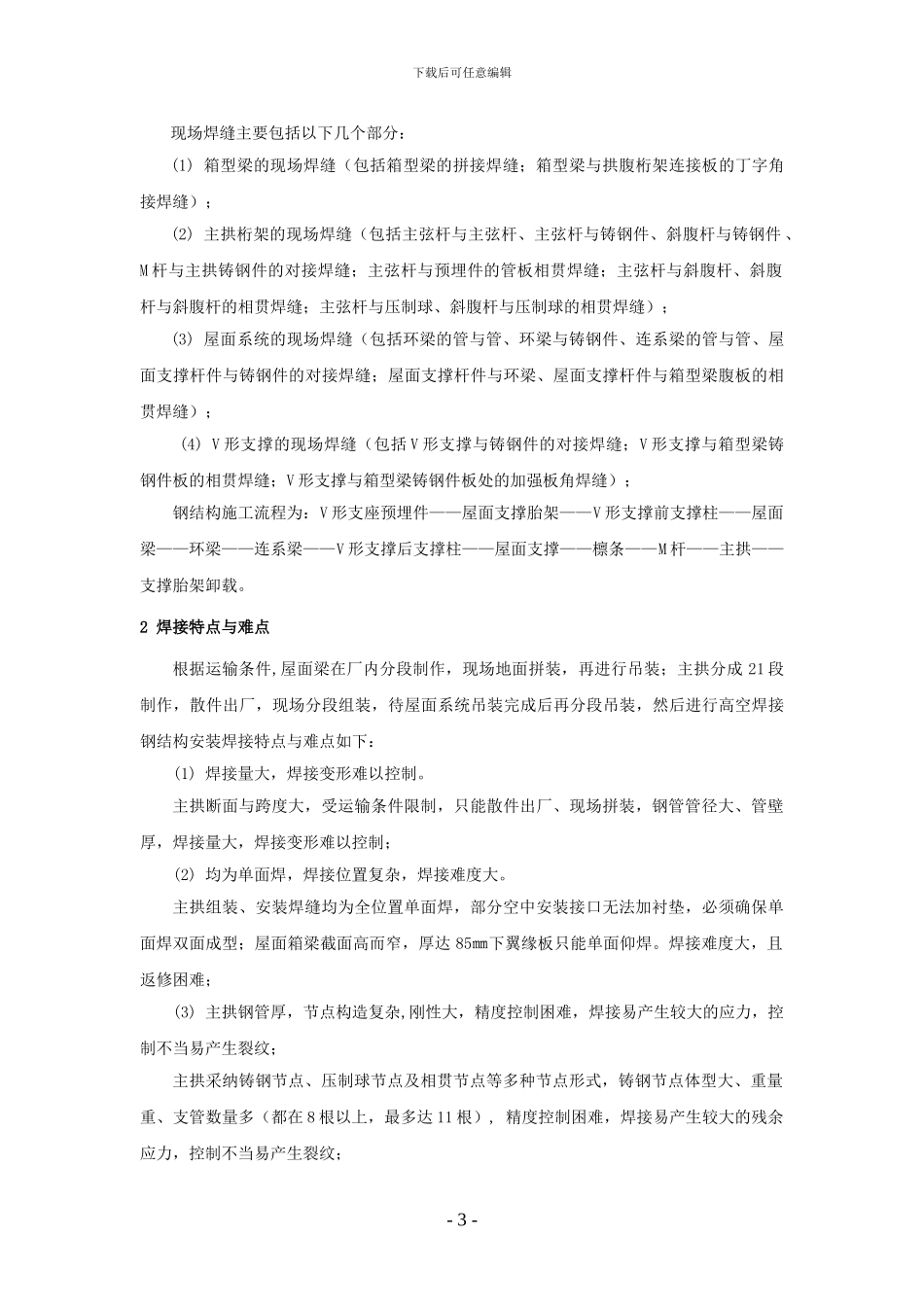

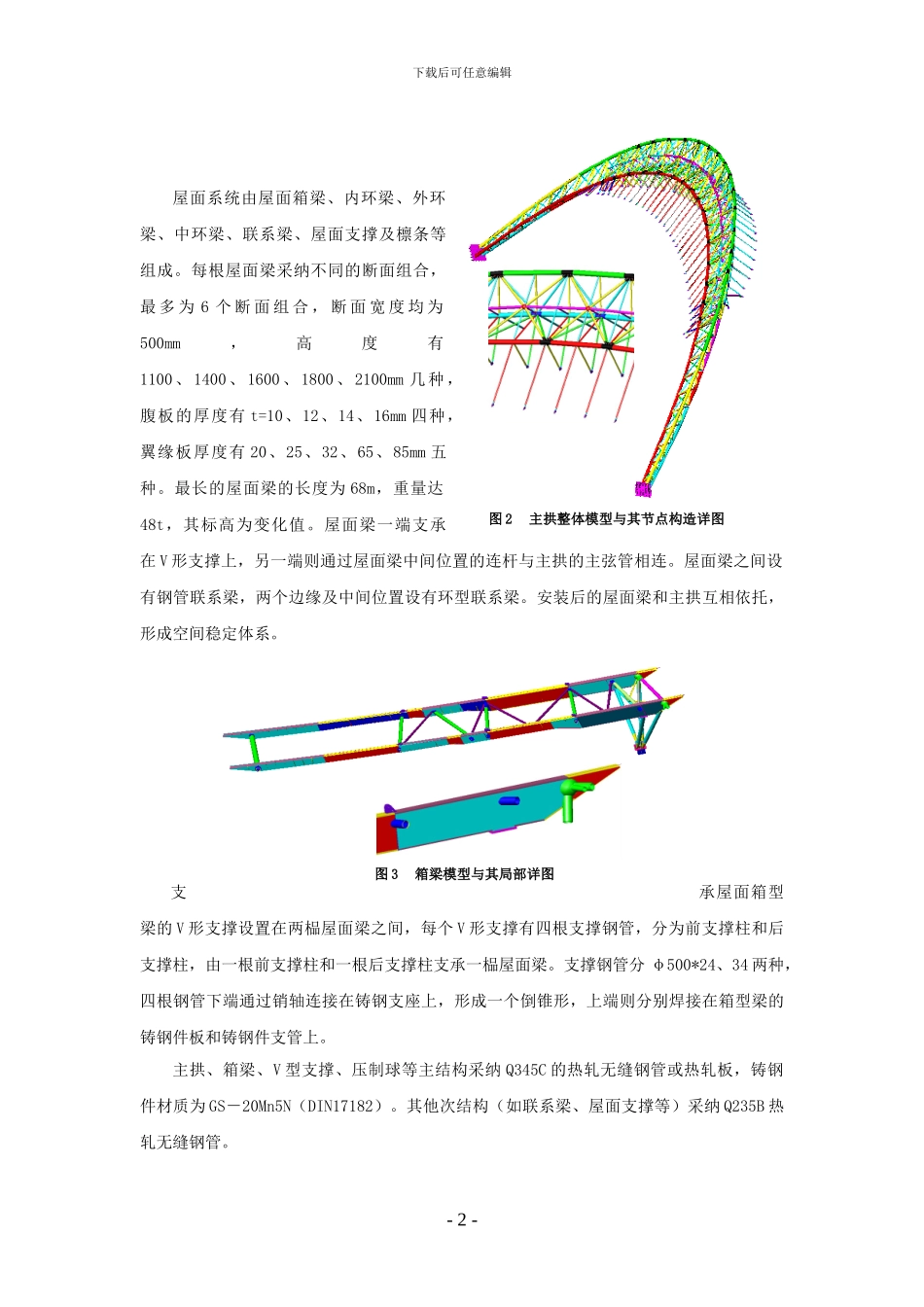

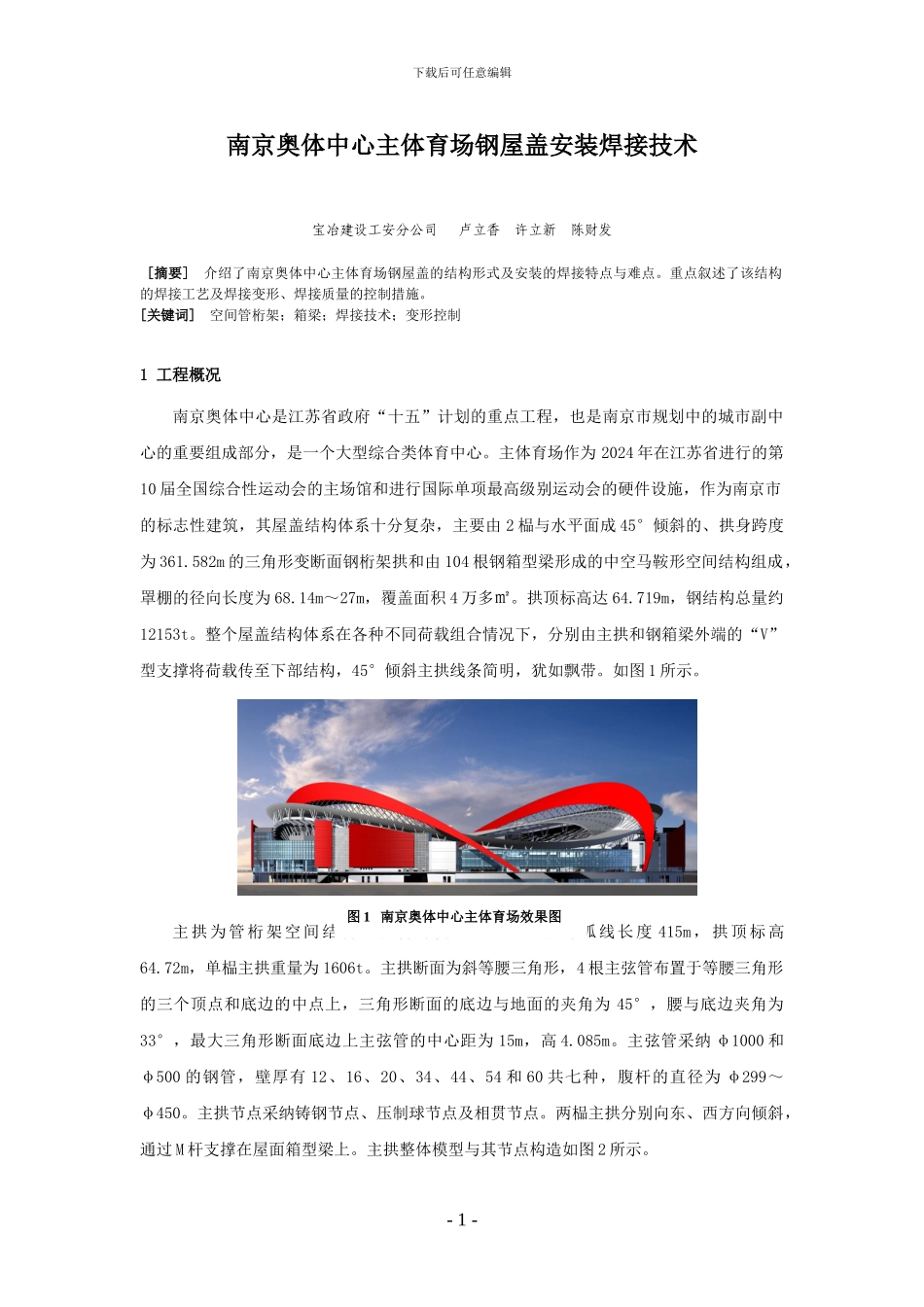

下载后可任意编辑南京奥体中心主体育场钢屋盖安装焊接技术宝冶建设工安分公司 卢立香 许立新 陈财发 [摘要] 介绍了南京奥体中心主体育场钢屋盖的结构形式及安装的焊接特点与难点。重点叙述了该结构的焊接工艺及焊接变形、焊接质量的控制措施。[关键词] 空间管桁架;箱梁;焊接技术;变形控制1 工程概况南京奥体中心是江苏省政府“十五”计划的重点工程,也是南京市规划中的城市副中心的重要组成部分,是一个大型综合类体育中心。主体育场作为 2024 年在江苏省进行的第10 届全国综合性运动会的主场馆和进行国际单项最高级别运动会的硬件设施,作为南京市的标志性建筑,其屋盖结构体系十分复杂,主要由 2 榀与水平面成 45°倾斜的、拱身跨度为 361.582m 的三角形变断面钢桁架拱和由 104 根钢箱型梁形成的中空马鞍形空间结构组成,罩棚的径向长度为 68.14m~27m,覆盖面积 4 万多㎡。拱顶标高达 64.719m,钢结构总量约12153t。整个屋盖结构体系在各种不同荷载组合情况下,分别由主拱和钢箱梁外端的“V”型支撑将荷载传至下部结构,45°倾斜主拱线条简明,犹如飘带。如图 1 所示。 主拱为管桁架空间结构,拱脚跨度 372.377m,拱身弧线长度 415m,拱顶标高64.72m,单榀主拱重量为 1606t。主拱断面为斜等腰三角形,4 根主弦管布置于等腰三角形的三个顶点和底边的中点上,三角形断面的底边与地面的夹角为 45°,腰与底边夹角为33°,最大三角形断面底边上主弦管的中心距为 15m,高 4.085m。主弦管采纳 φ1000 和φ500 的钢管,壁厚有 12、16、20、34、44、54 和 60 共七种,腹杆的直径为 φ299~φ450。主拱节点采纳铸钢节点、压制球节点及相贯节点。两榀主拱分别向东、西方向倾斜,通过 M 杆支撑在屋面箱型梁上。主拱整体模型与其节点构造如图 2 所示。- 1 -图 1 南京奥体中心主体育场效果图下载后可任意编辑屋面系统由屋面箱梁、内环梁、外环梁、中环梁、联系梁、屋面支撑及檩条等组成。每根屋面梁采纳不同的断面组合,最 多 为 6 个 断 面 组 合 , 断 面 宽 度 均 为500mm,高度有1100、1400、1600、1800、2100mm 几种 ,腹板的厚度有 t=10、12、14、16mm 四种,翼缘板厚度有 20、25、32、65、85mm 五种。最长的屋面梁的长度为 68m,重量达48t,其标高为变化值。屋面梁一端支承在 V 形支撑上,另一端则通过屋面梁中间位置的连杆与主拱的主弦管相连。屋面梁之间设有钢管联系梁...
