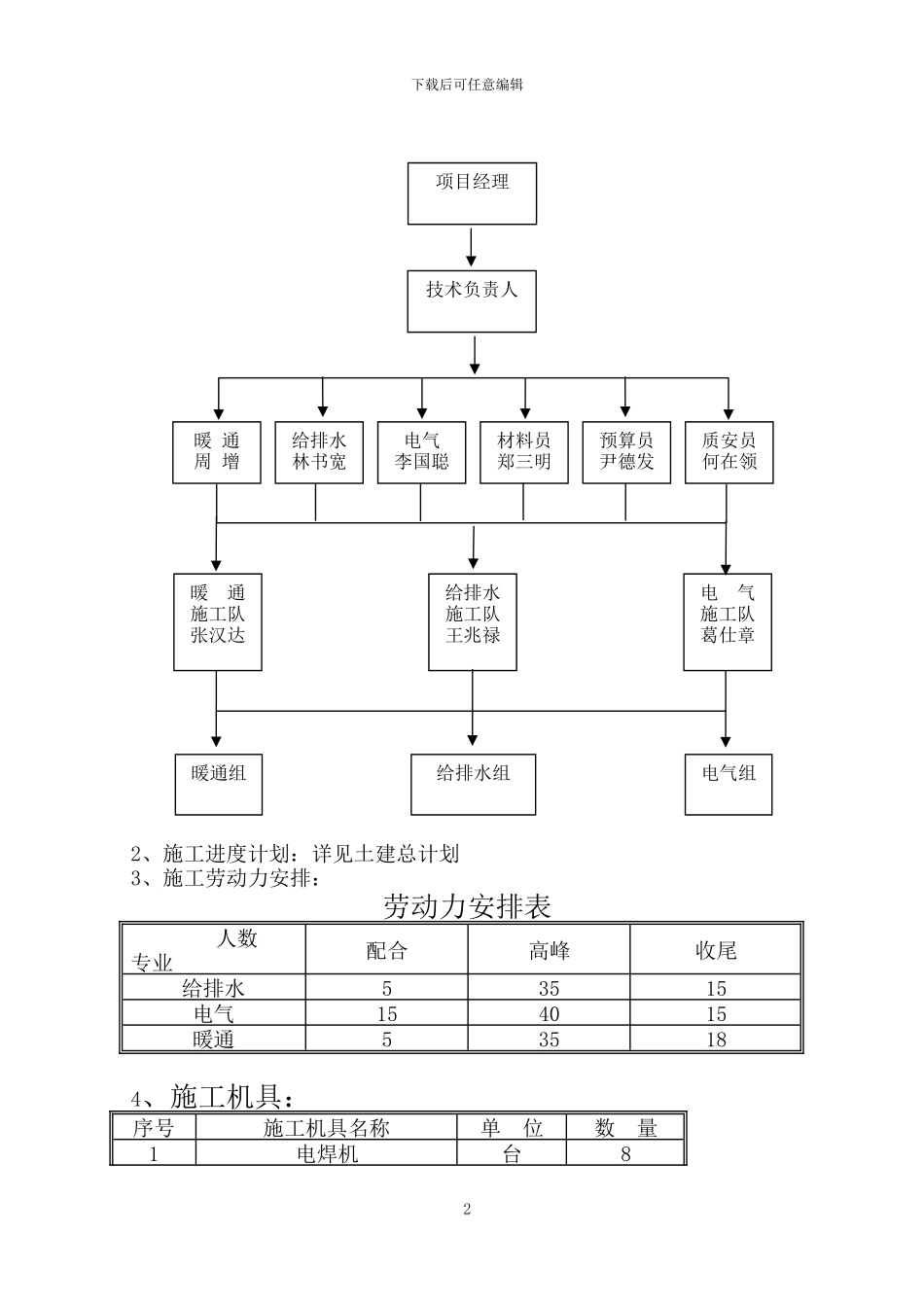

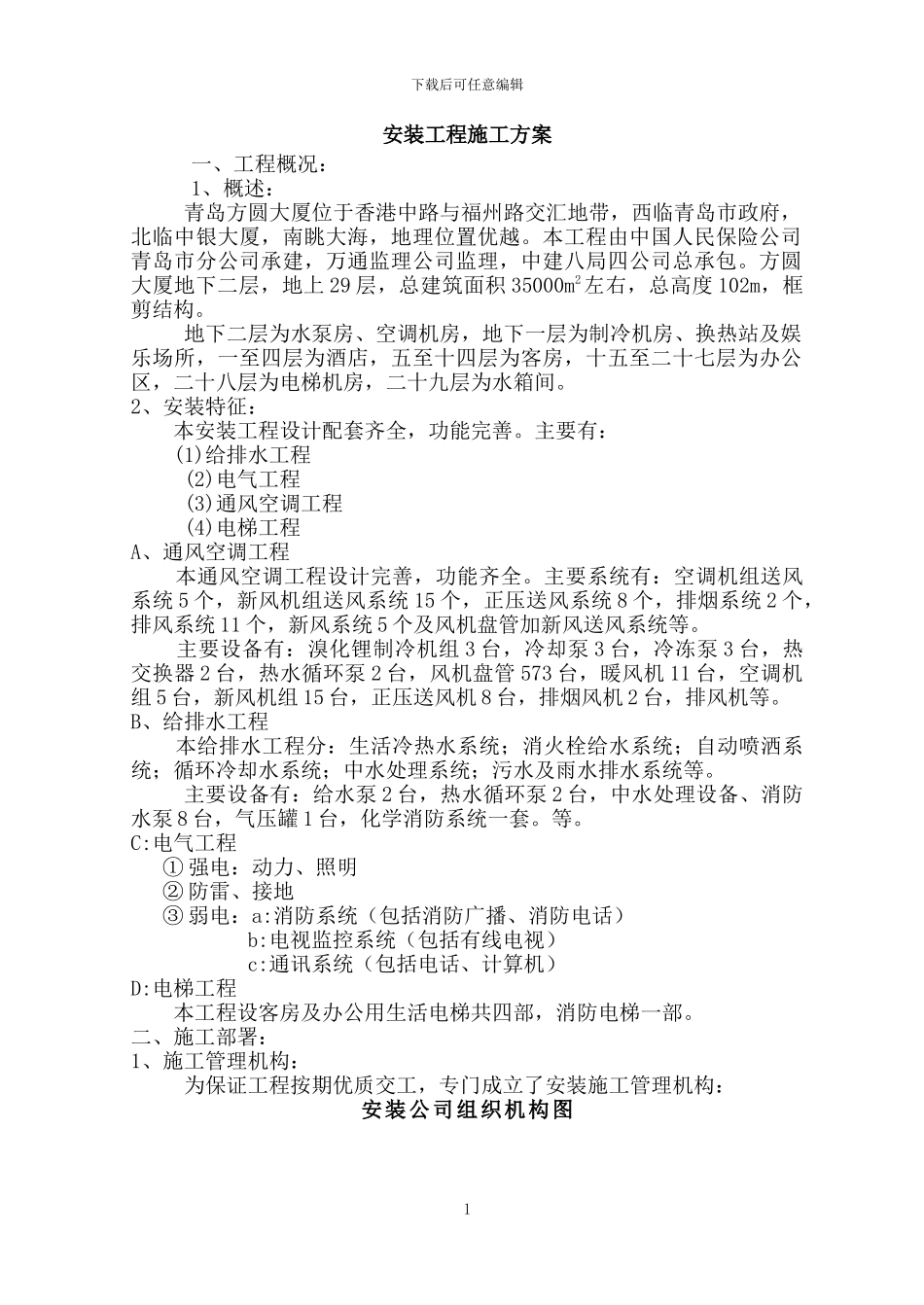

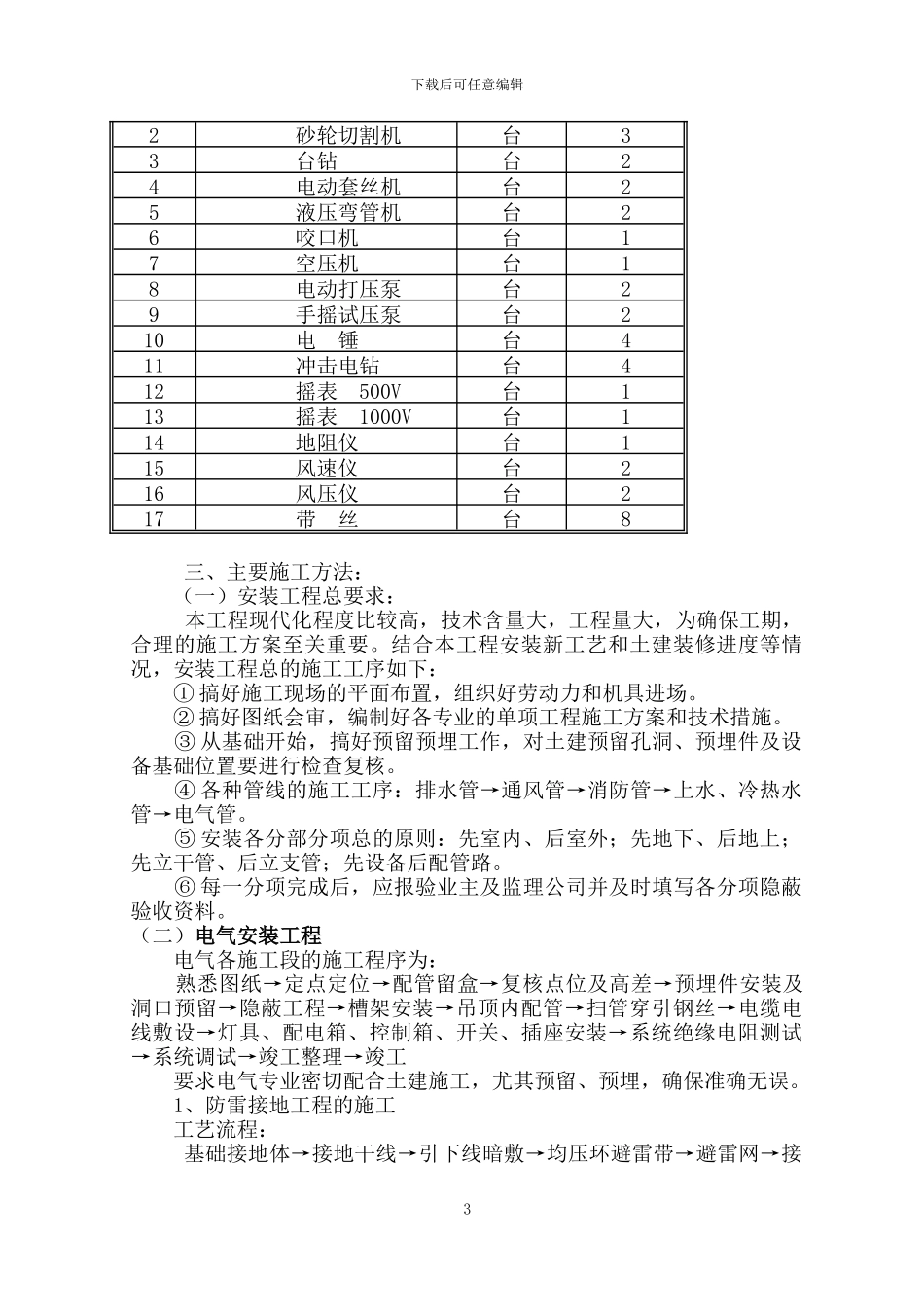

下载后可任意编辑安装工程施工方案一、工程概况：1、概述：青岛方圆大厦位于香港中路与福州路交汇地带，西临青岛市政府，北临中银大厦，南眺大海，地理位置优越。本工程由中国人民保险公司青岛市分公司承建，万通监理公司监理，中建八局四公司总承包。方圆大厦地下二层，地上 29 层，总建筑面积 35000m2左右，总高度 102m，框剪结构。地下二层为水泵房、空调机房，地下一层为制冷机房、换热站及娱乐场所，一至四层为酒店，五至十四层为客房，十五至二十七层为办公区，二十八层为电梯机房，二十九层为水箱间。2、安装特征： 本安装工程设计配套齐全，功能完善。主要有： (1)给排水工程 (2)电气工程 (3)通风空调工程(4)电梯工程 A、通风空调工程 本通风空调工程设计完善，功能齐全。主要系统有：空调机组送风系统 5 个，新风机组送风系统 15 个，正压送风系统 8 个，排烟系统 2 个，排风系统 11 个，新风系统 5 个及风机盘管加新风送风系统等。 主要设备有：溴化锂制冷机组 3 台，冷却泵 3 台，冷冻泵 3 台，热交换器 2 台，热水循环泵 2 台，风机盘管 573 台，暖风机 11 台，空调机组 5 台，新风机组 15 台，正压送风机 8 台，排烟风机 2 台，排风机等。B、给排水工程 本给排水工程分：生活冷热水系统；消火栓给水系统；自动喷洒系统；循环冷却水系统；中水处理系统；污水及雨水排水系统等。主要设备有：给水泵 2 台，热水循环泵 2 台，中水处理设备、消防水泵 8 台，气压罐 1 台，化学消防系统一套。等。C:电气工程 ① 强电：动力、照明 ② 防雷、接地 ③ 弱电：a:消防系统（包括消防广播、消防电话） b:电视监控系统（包括有线电视） c:通讯系统（包括电话、计算机）D:电梯工程 本工程设客房及办公用生活电梯共四部，消防电梯一部。二、施工部署：1、施工管理机构：为保证工程按期优质交工，专门成立了安装施工管理机构：安装公司组织机构图 1下载后可任意编辑2、施工进度计划：详见土建总计划3、施工劳动力安排：劳动力安排表 人数 专业配合高峰收尾给排水53515电气154015暖通53518 4、施工机具：序号施工机具名称单 位数 量1电焊机台8 2项目经理技术负责人暖 通周 增给排水林书宽电气李国聪材料员郑三明预算员尹德发质安员何在领暖 通施工队张汉达给排水施工队王兆禄电 气施工队葛仕章暖通组给排水组电气组下载后可任意编辑2砂轮切割机台33台钻台24电动套丝机台25液...
