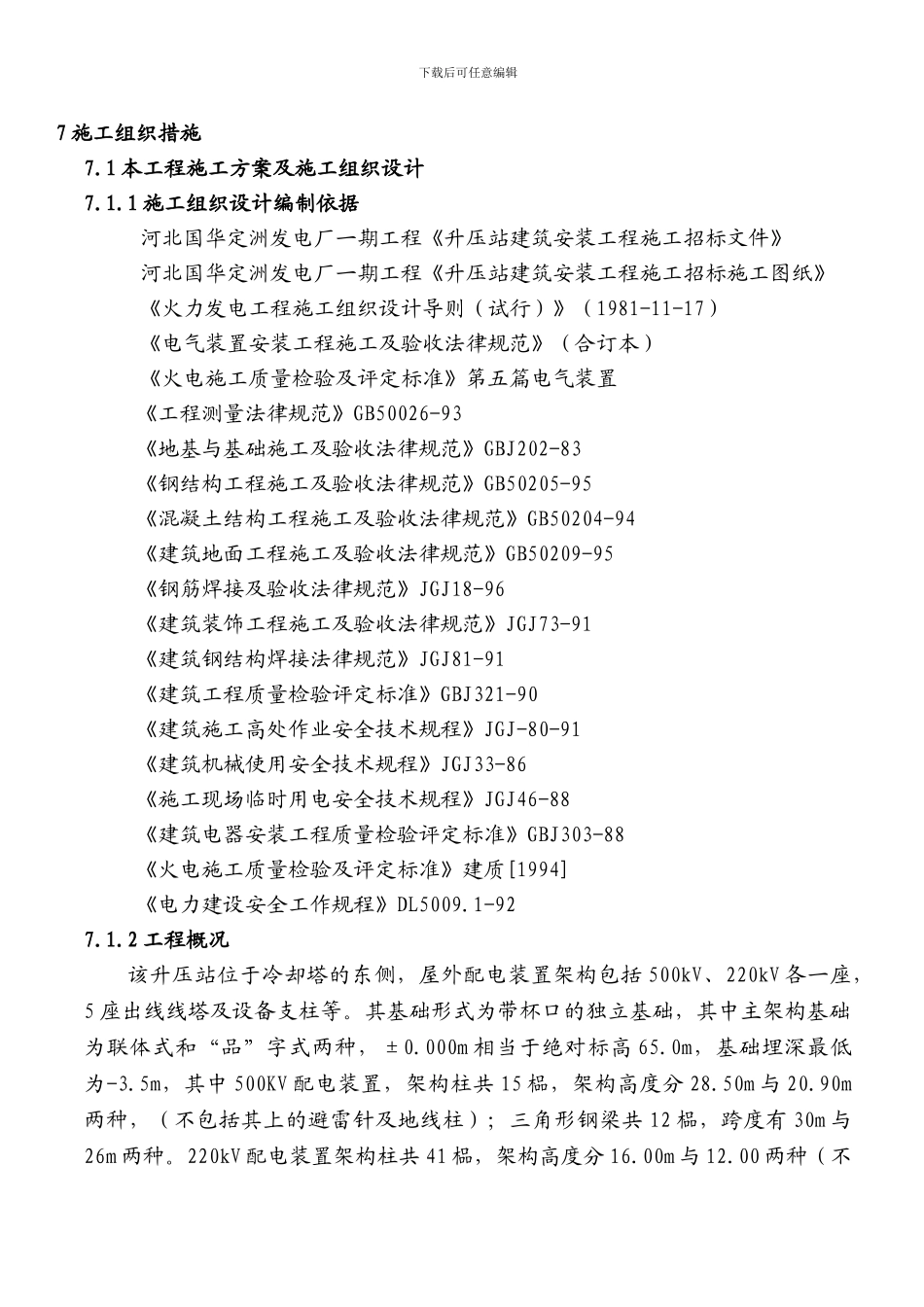

下载后可任意编辑7 施工组织措施7.1 本工程施工方案及施工组织设计7.1.1 施工组织设计编制依据河北国华定洲发电厂一期工程《升压站建筑安装工程施工招标文件》河北国华定洲发电厂一期工程《升压站建筑安装工程施工招标施工图纸》《火力发电工程施工组织设计导则（试行）》（1981-11-17）《电气装置安装工程施工及验收法律规范》（合订本）《火电施工质量检验及评定标准》第五篇电气装置《工程测量法律规范》GB50026-93《地基与基础施工及验收法律规范》GBJ202-83《钢结构工程施工及验收法律规范》GB50205-95《混凝土结构工程施工及验收法律规范》GB50204-94《建筑地面工程施工及验收法律规范》GB50209-95《钢筋焊接及验收法律规范》JGJ18-96《建筑装饰工程施工及验收法律规范》JGJ73-91《建筑钢结构焊接法律规范》JGJ81-91《建筑工程质量检验评定标准》GBJ321-90《建筑施工高处作业安全技术规程》JGJ-80-91《建筑机械使用安全技术规程》JGJ33-86《施工现场临时用电安全技术规程》JGJ46-88《建筑电器安装工程质量检验评定标准》GBJ303-88《火电施工质量检验及评定标准》建质[1994]《电力建设安全工作规程》DL5009.1-927.1.2 工程概况该升压站位于冷却塔的东侧，屋外配电装置架构包括 500kV、220kV 各一座，5 座出线线塔及设备支柱等。其基础形式为带杯口的独立基础，其中主架构基础为联体式和“品”字式两种，±0.000m 相当于绝对标高 65.0m，基础埋深最低为-3.5m，其中 500KV 配电装置，架构柱共 15 榀，架构高度分 28.50m 与 20.90m两种，（不包括其上的避雷针及地线柱）；三角形钢梁共 12 榀，跨度有 30m 与26m 两种。220kV 配电装置架构柱共 41 榀，架构高度分 16.00m 与 12.00 两种（不下载后可任意编辑包括其上的避雷针及地线柱）。三角形钢梁共 33 榀，跨度 14m。其中架构柱最大限值为：高 45.0mm，重 14.2T。钢梁最大限值为:30m；重 7.7t，安装高度为28.5m。 5 座出线线塔分三种：其中 DJ3 型一座，塔高为 27.5m，重 18.39t，SDJ 型两座，塔高 54.5m，重 65.9t，FGU1 两座，塔高 35.5m；重 40t。另外还有部分设备独立支柱。 所有架构柱及钢梁、线塔等均需进行热镀锌防腐。主要构件之间连接采纳法兰连接。小构件与主构件采纳焊接。构件经镀锌处理后运至现场组装，成型后再吊装就位。现场施焊连接部位采纳喷锌防腐。地下设施有网格形接地网和电缆沟道，四周有围墙和大门。 继电器楼位于 220...
