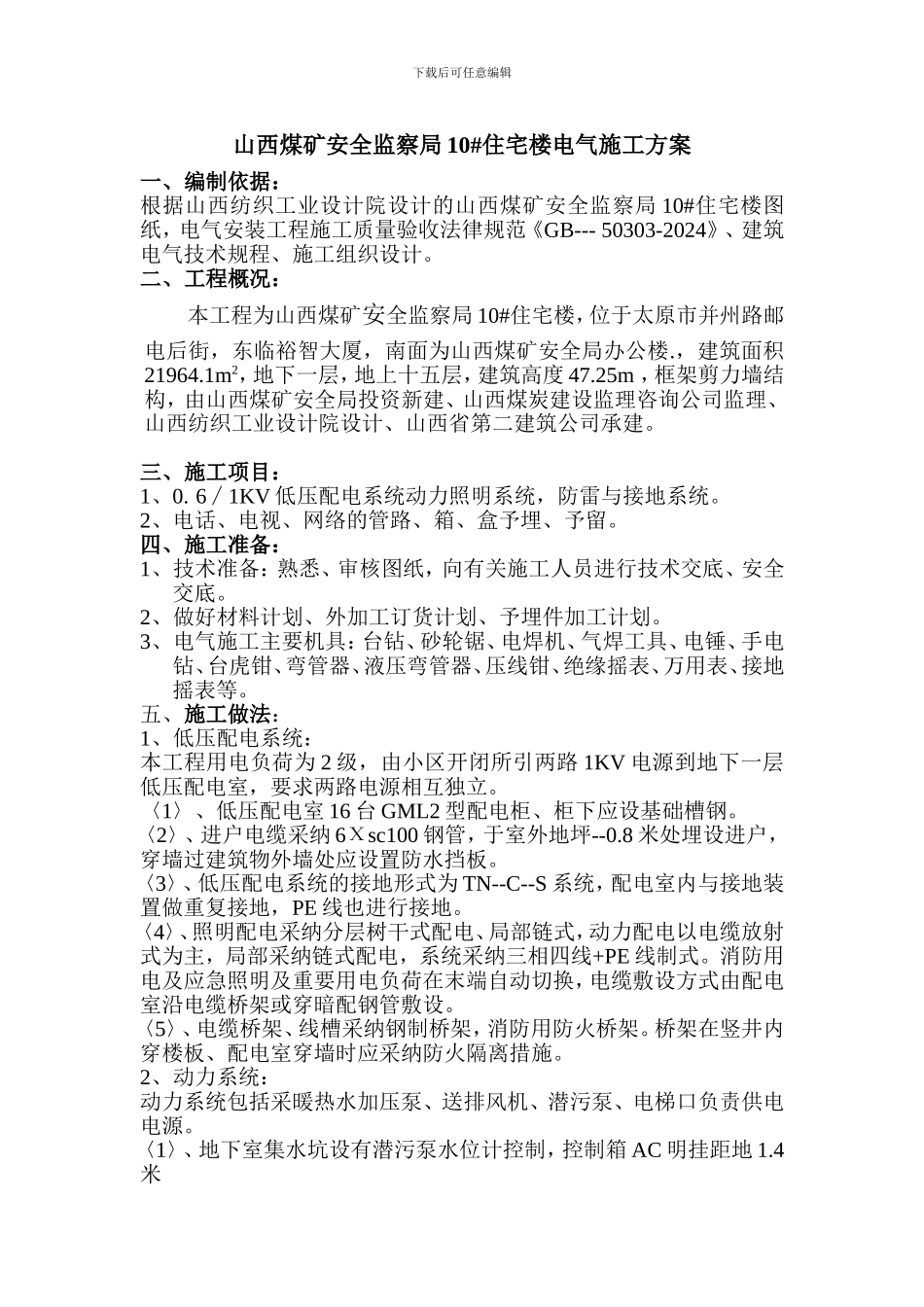

下载后可任意编辑山西煤矿安全监察局 10#住宅楼电气施工方案一、编制依据：根据山西纺织工业设计院设计的山西煤矿安全监察局 10#住宅楼图纸，电气安装工程施工质量验收法律规范《GB--- 50303-2024》、建筑电气技术规程、施工组织设计。二、工程概况：本工程为山西煤矿安全监察局 10#住宅楼，位于太原市并州路邮电后街，东临裕智大厦，南面为山西煤矿安全局办公楼.，建筑面积21964.1m2，地下一层，地上十五层，建筑高度 47.25m ，框架剪力墙结构，由山西煤矿安全局投资新建、山西煤炭建设监理咨询公司监理、山西纺织工业设计院设计、山西省第二建筑公司承建。 三、施工项目：1、0. 6∕1KV 低压配电系统动力照明系统，防雷与接地系统。2、电话、电视、网络的管路、箱、盒予埋、予留。四、施工准备：1、技术准备：熟悉、审核图纸，向有关施工人员进行技术交底、安全交底。2、做好材料计划、外加工订货计划、予埋件加工计划。3、电气施工主要机具：台钻、砂轮锯、电焊机、气焊工具、电锤、手电钻、台虎钳、弯管器、液压弯管器、压线钳、绝缘摇表、万用表、接地摇表等。五、施工做法：1、低压配电系统：本工程用电负荷为 2 级，由小区开闭所引两路 1KV 电源到地下一层低压配电室，要求两路电源相互独立。〈1〉、低压配电室 16 台 GML2 型配电柜、柜下应设基础槽钢。〈2〉、进户电缆采纳 6Χsc100 钢管，于室外地坪--0.8 米处埋设进户，穿墙过建筑物外墙处应设置防水挡板。〈3〉、低压配电系统的接地形式为 TN--C--S 系统，配电室内与接地装置做重复接地，PE 线也进行接地。〈4〉、照明配电采纳分层树干式配电、局部链式，动力配电以电缆放射式为主，局部采纳链式配电，系统采纳三相四线+PE 线制式。消防用电及应急照明及重要用电负荷在末端自动切换，电缆敷设方式由配电室沿电缆桥架或穿暗配钢管敷设。〈5〉、电缆桥架、线槽采纳钢制桥架，消防用防火桥架。桥架在竖井内穿楼板、配电室穿墙时应采纳防火隔离措施。2、动力系统：动力系统包括采暖热水加压泵、送排风机、潜污泵、电梯口负责供电电源。〈1〉、地下室集水坑设有潜污泵水位计控制，控制箱 AC 明挂距地 1.4米下载后可任意编辑〈2〉、电动机、水位计的钢管出线应设置防水弯头、导线应加套保护软管并完成滴水弧状再引入电机或水位计的接线盒。3、照明系统：照明系统包括正常照明，应急照明、正常照明多采纳白炽灯、荧光灯、应急灯带蓄电池的安全出口灯、疏散指示灯。...
