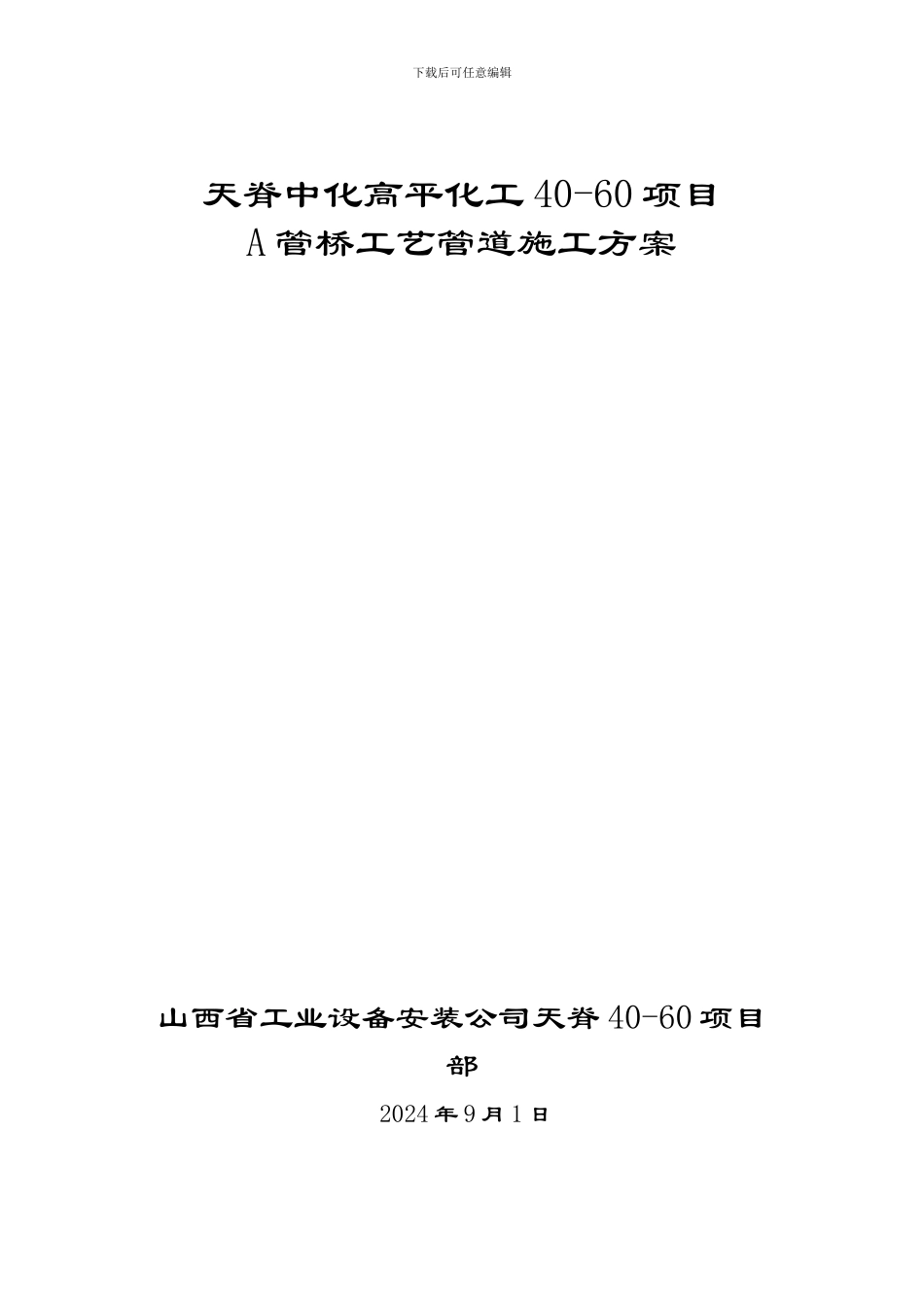

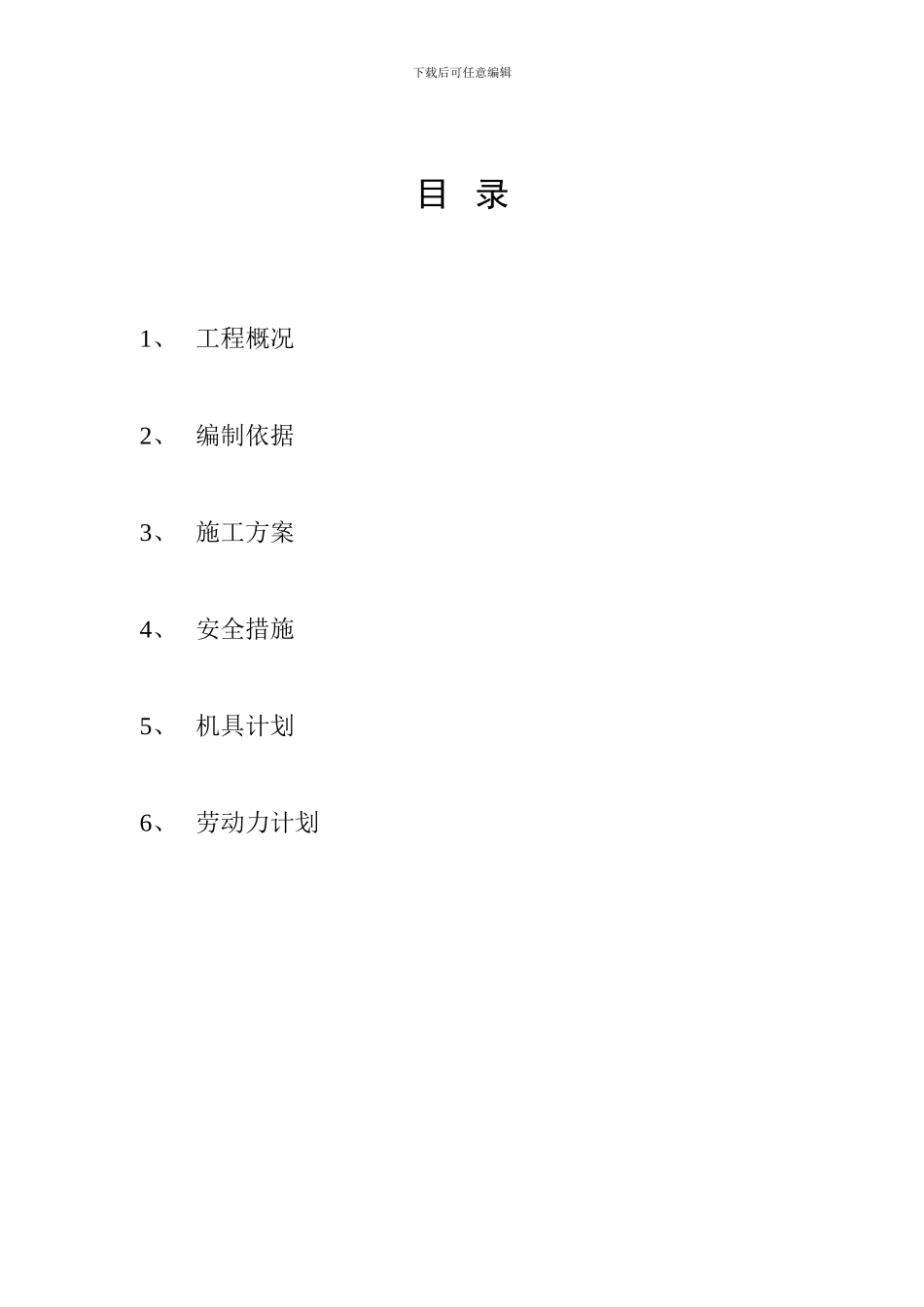

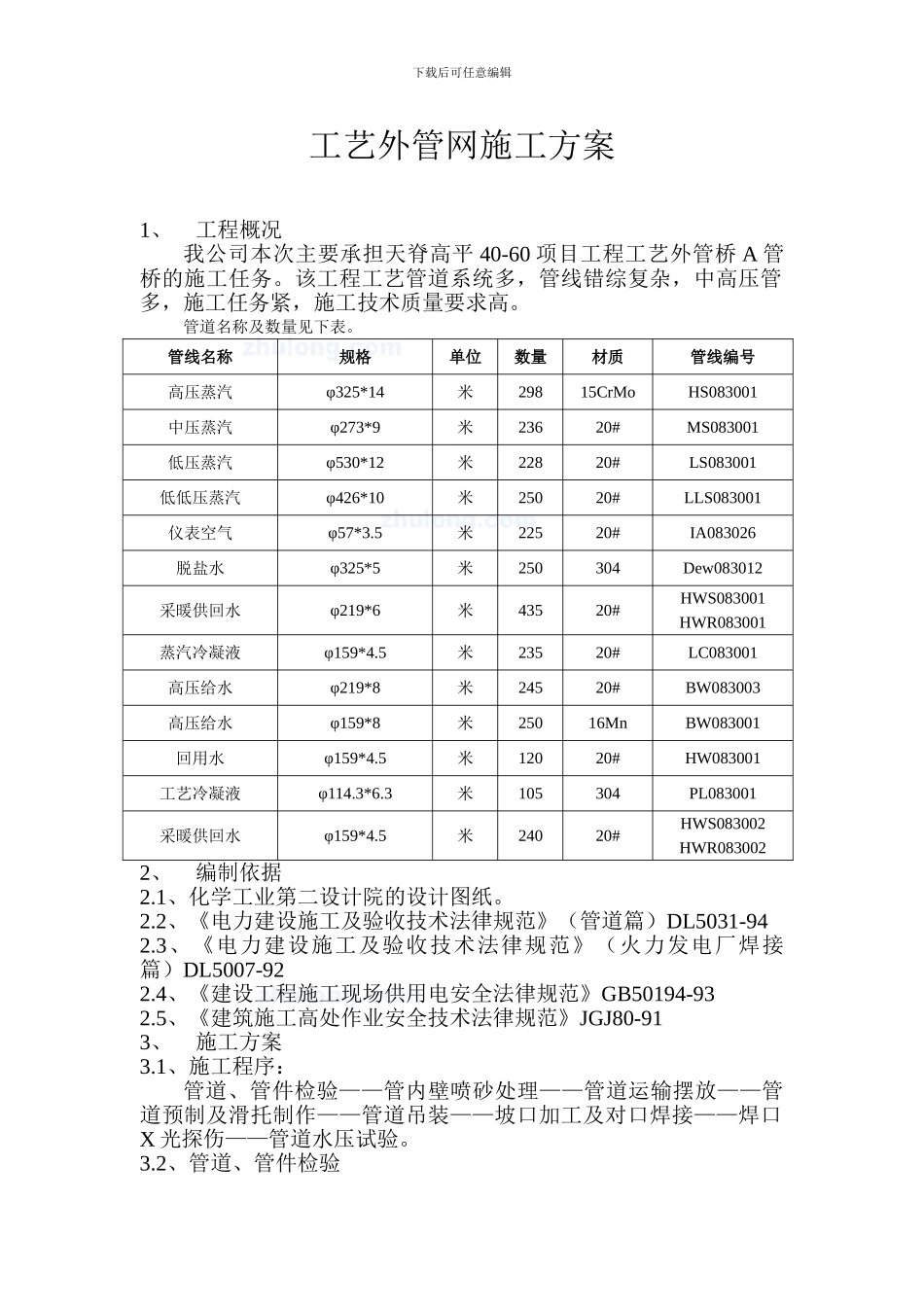

下载后可任意编辑天脊中化高平化工 40-60 项目A 管桥工艺管道施工方案山西省工业设备安装公司天脊 40-60 项目部2024 年 9 月 1 日下载后可任意编辑目 录1、 工程概况2、 编制依据3、 施工方案4、 安全措施5、 机具计划6、 劳动力计划下载后可任意编辑工艺外管网施工方案1、工程概况我公司本次主要承担天脊高平 40-60 项目工程工艺外管桥 A 管桥的施工任务。该工程工艺管道系统多，管线错综复杂，中高压管多，施工任务紧，施工技术质量要求高。管道名称及数量见下表。管线名称规格单位数量材质管线编号高压蒸汽φ325*14米29815CrMoHS083001中压蒸汽φ273*9米23620#MS083001低压蒸汽φ530*12米22820#LS083001低低压蒸汽φ426*10米25020#LLS083001仪表空气φ57*3.5米22520#IA083026脱盐水φ325*5米250304Dew083012采暖供回水φ219*6米43520#HWS083001HWR083001蒸汽冷凝液φ159*4.5米23520#LC083001高压给水φ219*8米24520#BW083003高压给水φ159*8米25016MnBW083001回用水φ159*4.5米12020#HW083001工艺冷凝液φ114.3*6.3米105304PL083001采暖供回水φ159*4.5米24020#HWS083002HWR0830022、编制依据2.1、化学工业第二设计院的设计图纸。2.2、《电力建设施工及验收技术法律规范》（管道篇）DL5031-942.3、《电力建设施工及验收技术法律规范》（火力发电厂焊接篇）DL5007-922.4、《建设工程施工现场供用电安全法律规范》GB50194-932.5、《建筑施工高处作业安全技术法律规范》JGJ80-913、施工方案3.1、施工程序：管道、管件检验——管内壁喷砂处理——管道运输摆放——管道预制及滑托制作——管道吊装——坡口加工及对口焊接——焊口X 光探伤——管道水压试验。3.2、管道、管件检验下载后可任意编辑3.2.1、管子、管件、管道附件必须具有制造厂的合格证证明书，其规格、材质及技术参数应符合设计图纸要求。3.2.2、管子、管件、管道附件在使用前，应进行外观检查，其表面应光滑、无裂纹、划痕等缺陷。3.2.3、高压蒸汽管道的管子、管件、管道附件在使用前，应逐件进行光谱复查，并作出材质标记。3.3、管内壁喷砂处理及管道运输3.3.1、为确保管道内部的清洁度，对高压蒸汽管道、中压蒸汽管道、低压蒸汽管道、低低压蒸汽管道、高压给水管道的内壁进行喷砂处理，喷砂后，应将管口封堵好。3.3.2、管道喷砂处理后，运输至 A 管桥，并沿着 A 管桥摆放整齐，进行予制。但要注意不得阻碍车辆的通行。3.4、管道坡口加工及对口要求。3.4.1、...
