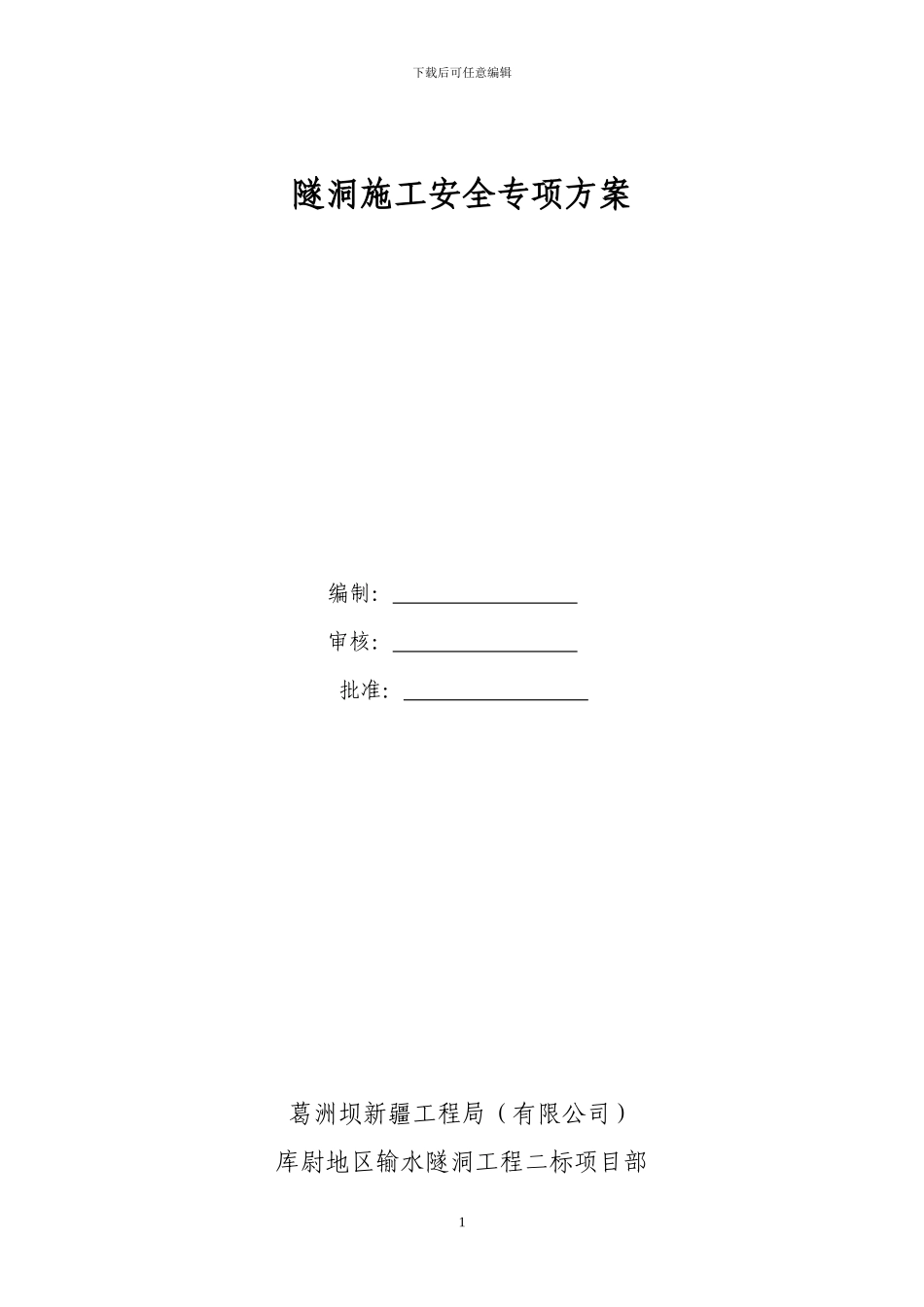

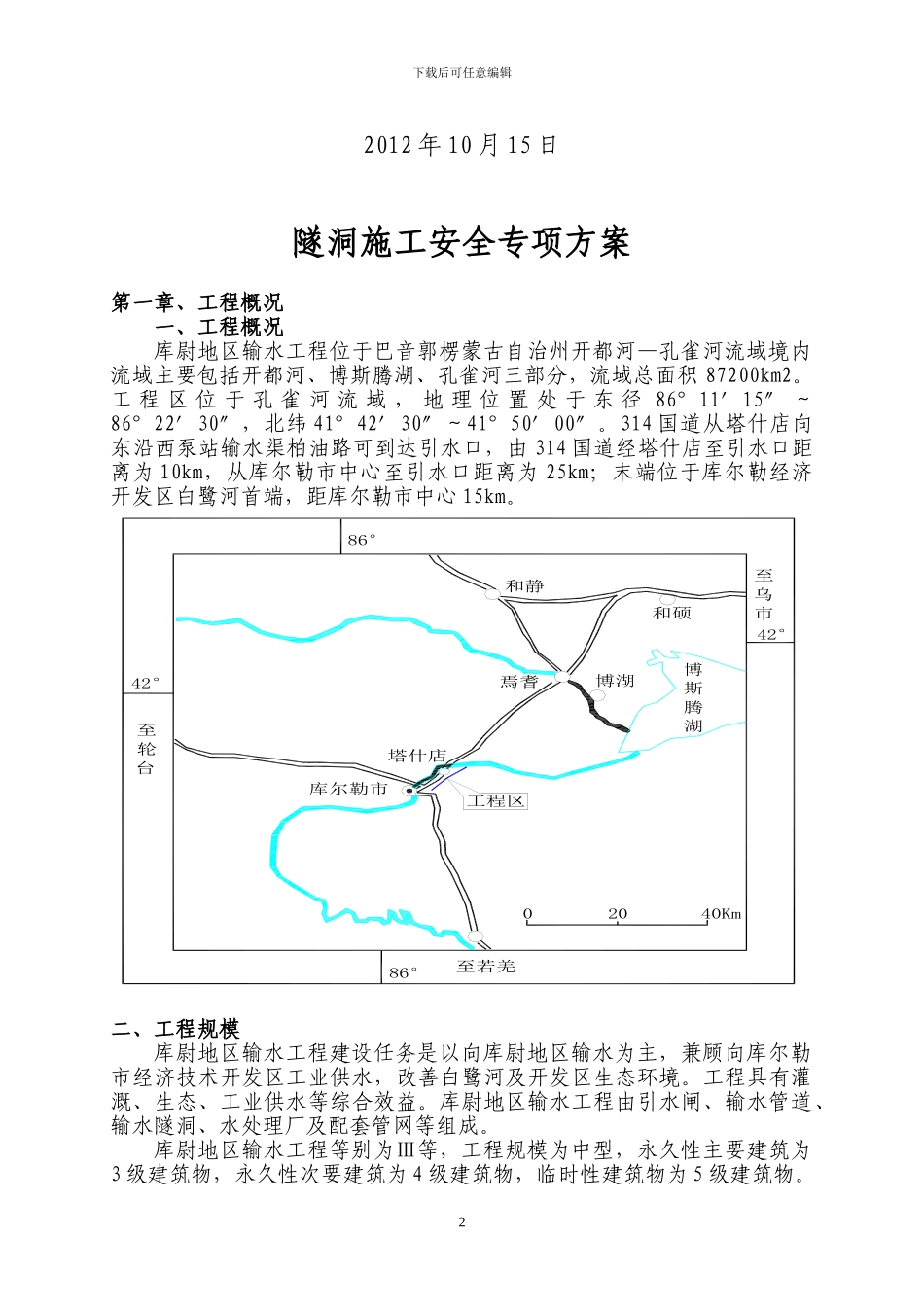

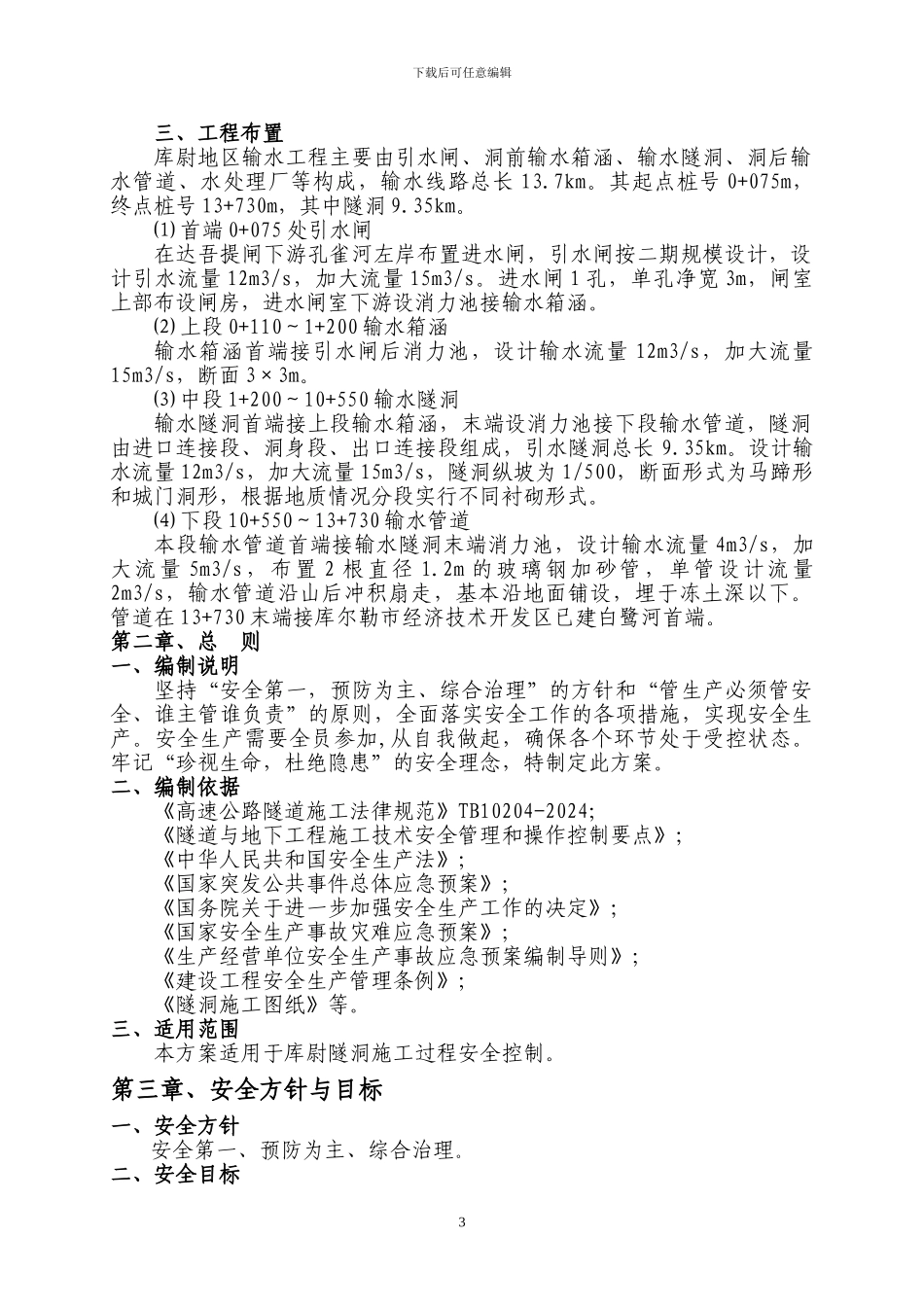

下载后可任意编辑隧洞施工安全专项方案编制： 审核： 批准： 葛洲坝新疆工程局（有限公司）库尉地区输水隧洞工程二标项目部1下载后可任意编辑2012 年 10 月 15 日隧洞施工安全专项方案第一章、工程概况一、工程概况库尉地区输水工程位于巴音郭楞蒙古自治州开都河—孔雀河流域境内流域主要包括开都河、博斯腾湖、孔雀河三部分，流域总面积 87200km2。工 程 区 位 于 孔 雀 河 流 域 ， 地 理 位 置 处 于 东 径 86°11′15″ ～86°22′30″，北纬 41°42′30″～41°50′00″。314 国道从塔什店向东沿西泵站输水渠柏油路可到达引水口，由 314 国道经塔什店至引水口距离为 10km，从库尔勒市中心至引水口距离为 25km；末端位于库尔勒经济开发区白鹭河首端，距库尔勒市中心 15km。和静和硕博湖焉耆塔什店库尔勒市至轮台至若羌至乌市42°42°86°86°博斯腾湖02040Km工程区二、工程规模库尉地区输水工程建设任务是以向库尉地区输水为主，兼顾向库尔勒市经济技术开发区工业供水，改善白鹭河及开发区生态环境。工程具有灌溉、生态、工业供水等综合效益。库尉地区输水工程由引水闸、输水管道、输水隧洞、水处理厂及配套管网等组成。库尉地区输水工程等别为Ⅲ等，工程规模为中型，永久性主要建筑为3 级建筑物，永久性次要建筑为 4 级建筑物，临时性建筑物为 5 级建筑物。2下载后可任意编辑三、工程布置库尉地区输水工程主要由引水闸、洞前输水箱涵、输水隧洞、洞后输水管道、水处理厂等构成，输水线路总长 13.7km。其起点桩号 0+075m，终点桩号 13+730m，其中隧洞 9.35km。⑴ 首端 0+075 处引水闸在达吾提闸下游孔雀河左岸布置进水闸，引水闸按二期规模设计，设计引水流量 12m3/s，加大流量 15m3/s。进水闸 1 孔，单孔净宽 3m，闸室上部布设闸房，进水闸室下游设消力池接输水箱涵。⑵ 上段 0+110～1+200 输水箱涵输水箱涵首端接引水闸后消力池，设计输水流量 12m3/s，加大流量15m3/s，断面 3×3m。⑶ 中段 1+200～10+550 输水隧洞输水隧洞首端接上段输水箱涵，末端设消力池接下段输水管道，隧洞由进口连接段、洞身段、出口连接段组成，引水隧洞总长 9.35km。设计输水流量 12m3/s，加大流量 15m3/s，隧洞纵坡为 1/500，断面形式为马蹄形和城门洞形，根据地质情况分段实行不同衬砌形式。⑷ 下段 10+550～13+730 输水管道本段输水管道首端接输水隧洞末端消力池，设计输水流量 4m3/s，加...
