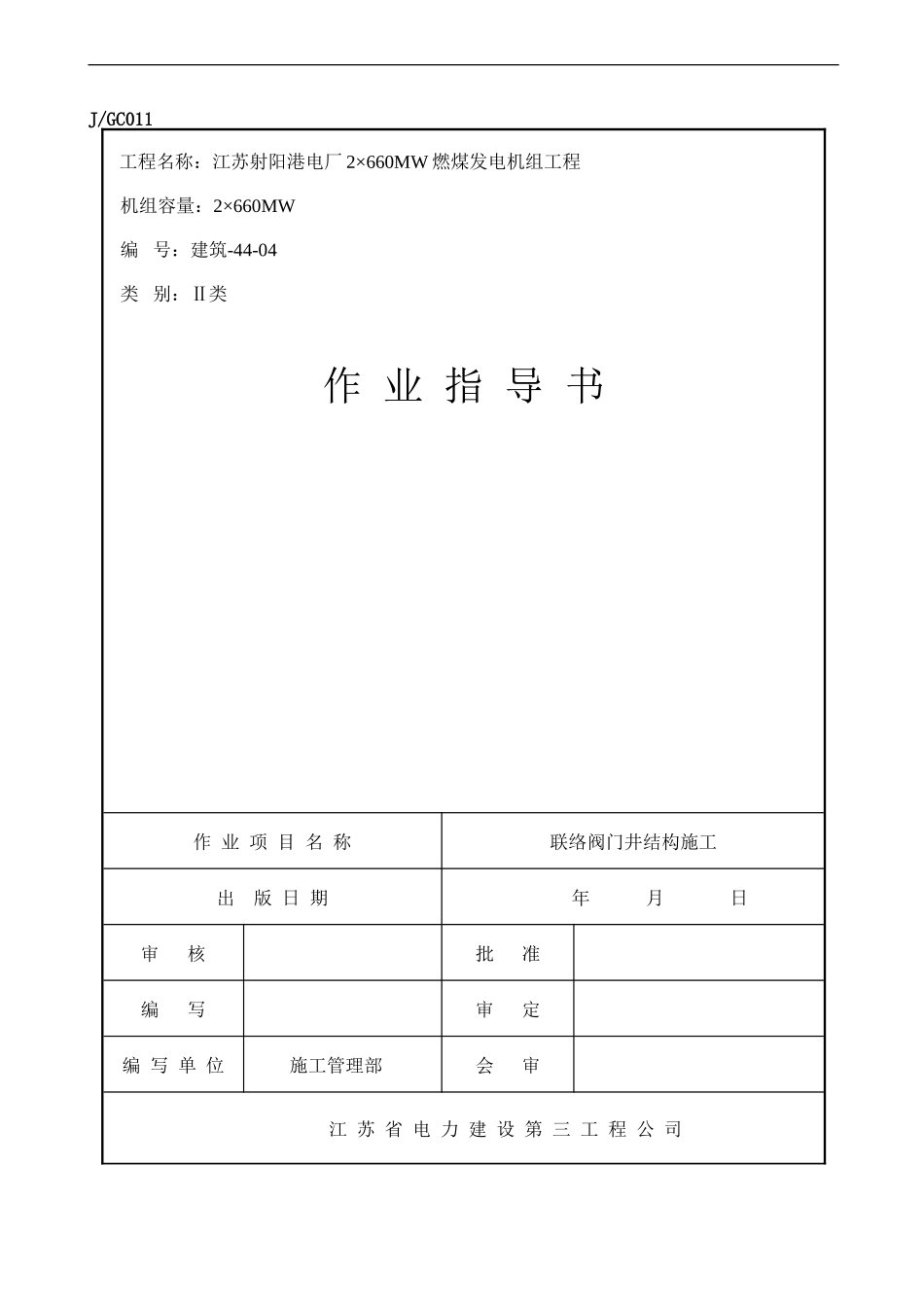

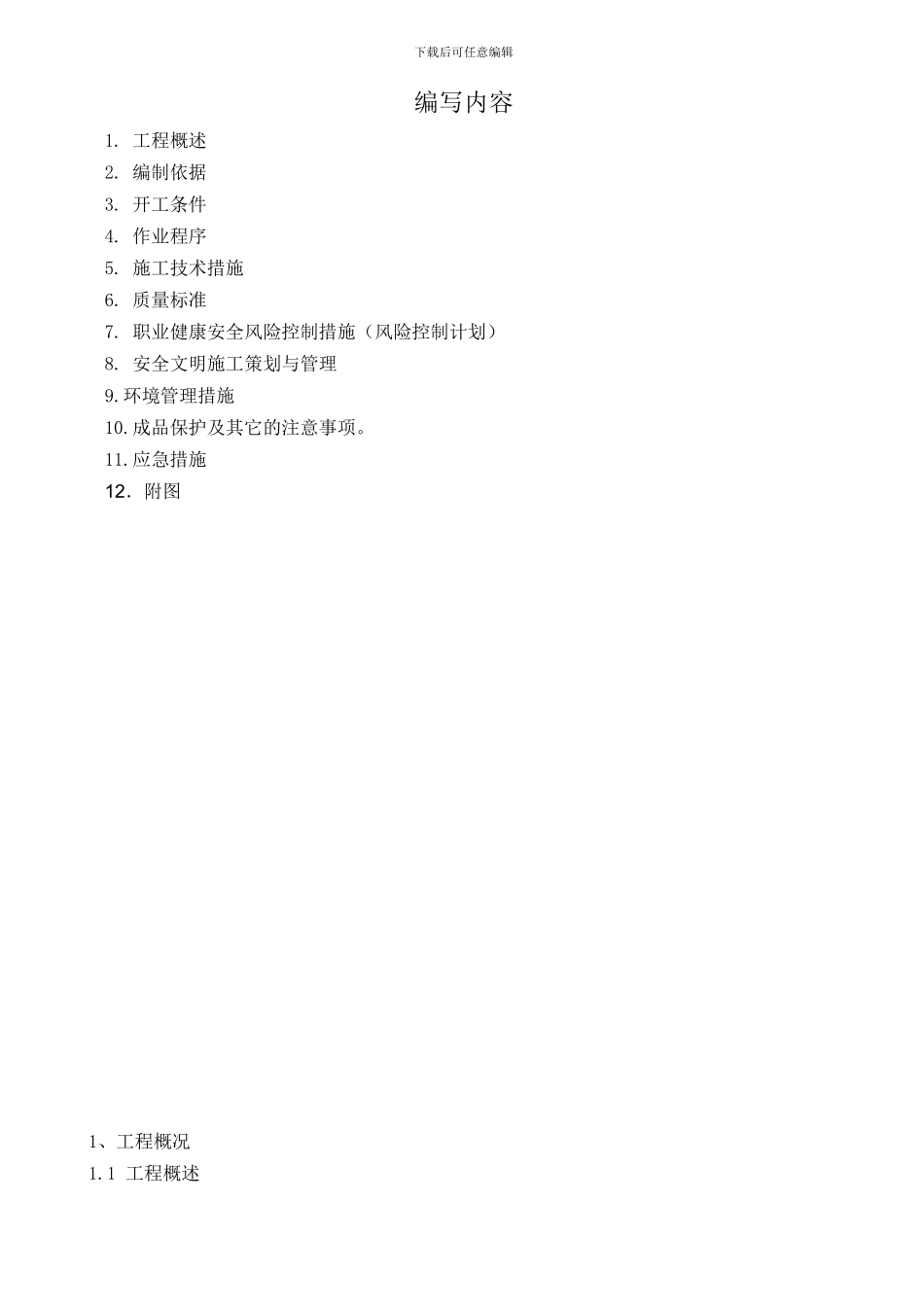

J/GC011 工程名称:江苏射阳港电厂 2×660MW 燃煤发电机组工程 机组容量:2×660MW 编 号:建筑-44-04 类 别:Ⅱ类作 业 指 导 书作 业 项 目 名 称联络阀门井结构施工出 版 日 期 年 月 日审 核批 准编 写审 定编 写 单 位施工管理部会 审江 苏 省 电 力 建 设 第 三 工 程 公 司下载后可任意编辑编写内容1. 工程概述2. 编制依据3. 开工条件4. 作业程序5. 施工技术措施6. 质量标准7. 职业健康安全风险控制措施(风险控制计划)8. 安全文明施工策划与管理9.环境管理措施10.成品保护及其它的注意事项。11.应急措施12.附图 1、工程概况1.1 工程概述下载后可任意编辑1.1.1 江苏射阳港电厂 2×660MW 燃煤发电机组扩建工程,位于江苏省盐城市射阳县东部沿海的射阳河河口北岸,距县城约 24km。一、二期工程已建 4×135MW 机组,本期为电厂三期工程,建设 2×660MW 超超临界燃煤发电机组。本单位工程为循环水管道联络阀门井工程,基础底标高为-4.200 米,底板几何尺寸为 7000×6200,厚度为 0.5 米。板墙几何尺寸为6000×5200,高度为 6.40 米。所有砼浇注分二次施工,第一次施工基础底板板顶 300mm,第二次施工至井顶。1.1.2 本工程采纳黄海高程,混凝土强度等级为:垫层 C15 底板及墙 C25、W6 、F50 1.2 主要工作量为: 混凝土量 150 m3 钢筋 20T 模板 320 m2 防腐 640m21.3 施工项目范围 1.3.1 底板、墙体钢筋、模板、混凝土、防腐施工。 1.4 工期要求 2009 年 10 月 30 日~2009 年 12 月 10 日阀门井施工完2、编制依据2.1 图纸《联络阀门井土建施工图》(F1153S-S0211)2.2 《火力发电工程施工组织设计导则》 2024 版2.3 《火电土建工程质量监督检查典型大纲 》 电建质监(2024)57 号2.4 《电力建设安全健康与环境管理工作规定》 2024 版 2.5 《建设工程施工现场供用电安全法律规范》 GB50194-932.6 《环境管理体系要求及使用指南》 GB/T24001-20242.7《职业健康安全管理体系法律规范》 GB/T28001-20012.8《电力建设工程施工技术管理导则 》 2024 版2.9 《质量管理体系标准 》 GB/T19004-20002.10《电力建设文明施工规定及考核办法》 电建(1995)543 号2.11《电力建设施工质量验收及评定标准》第 1 部分:土建工程 DL/T5210.1-20242.12《电力建设安全工作规程》(第 1 部分:火力发电厂)DL5009.1-20242.1...
