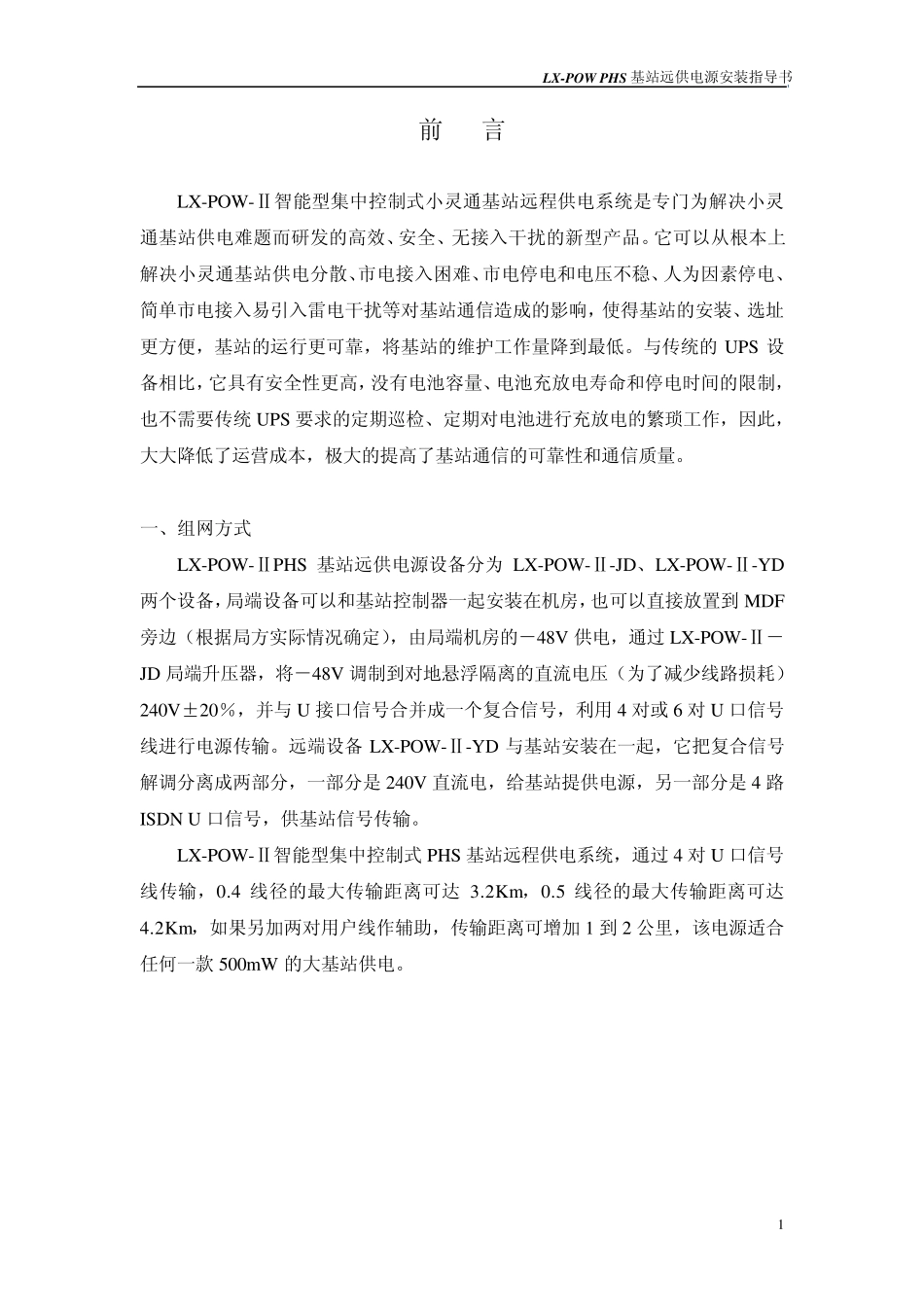

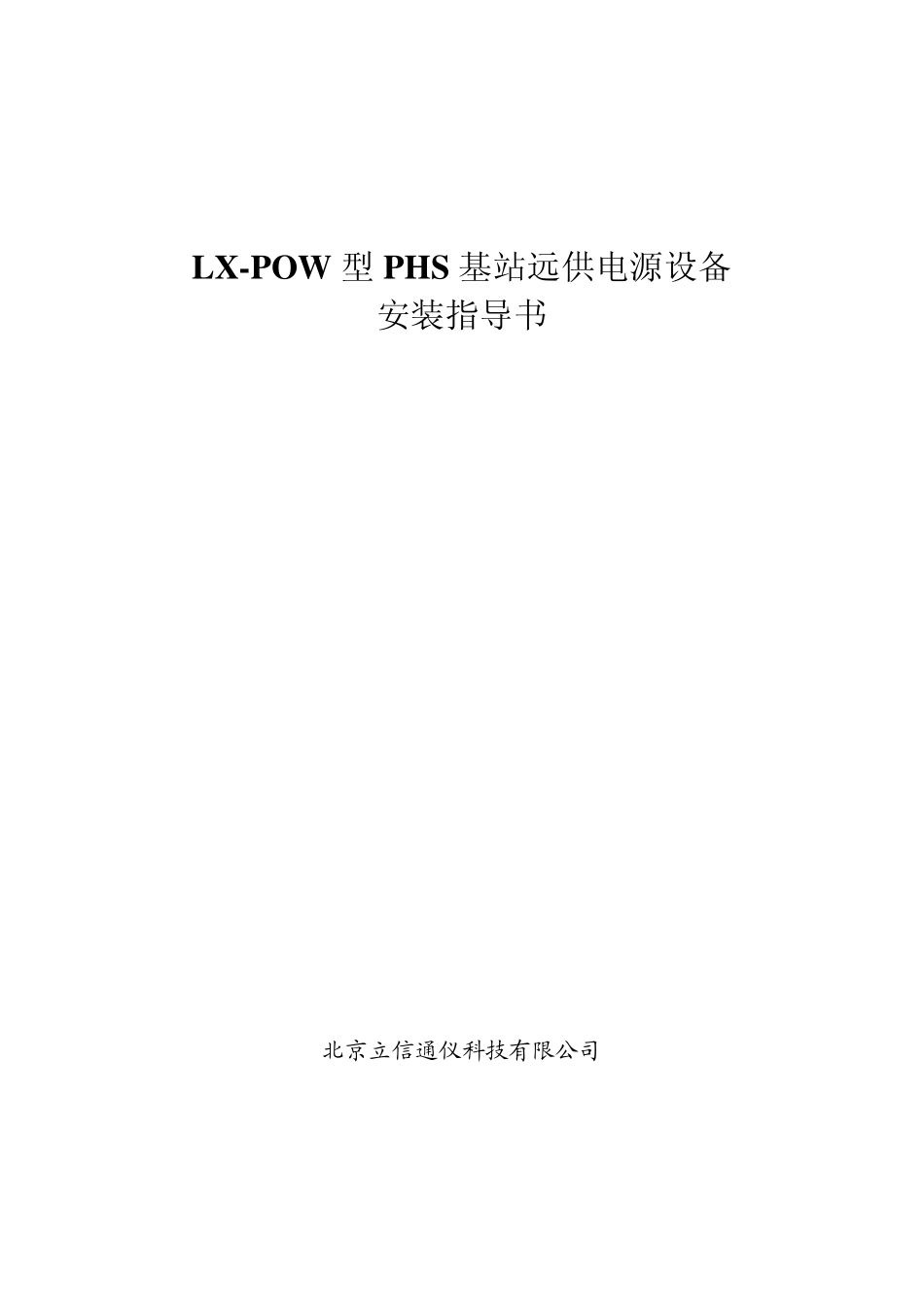

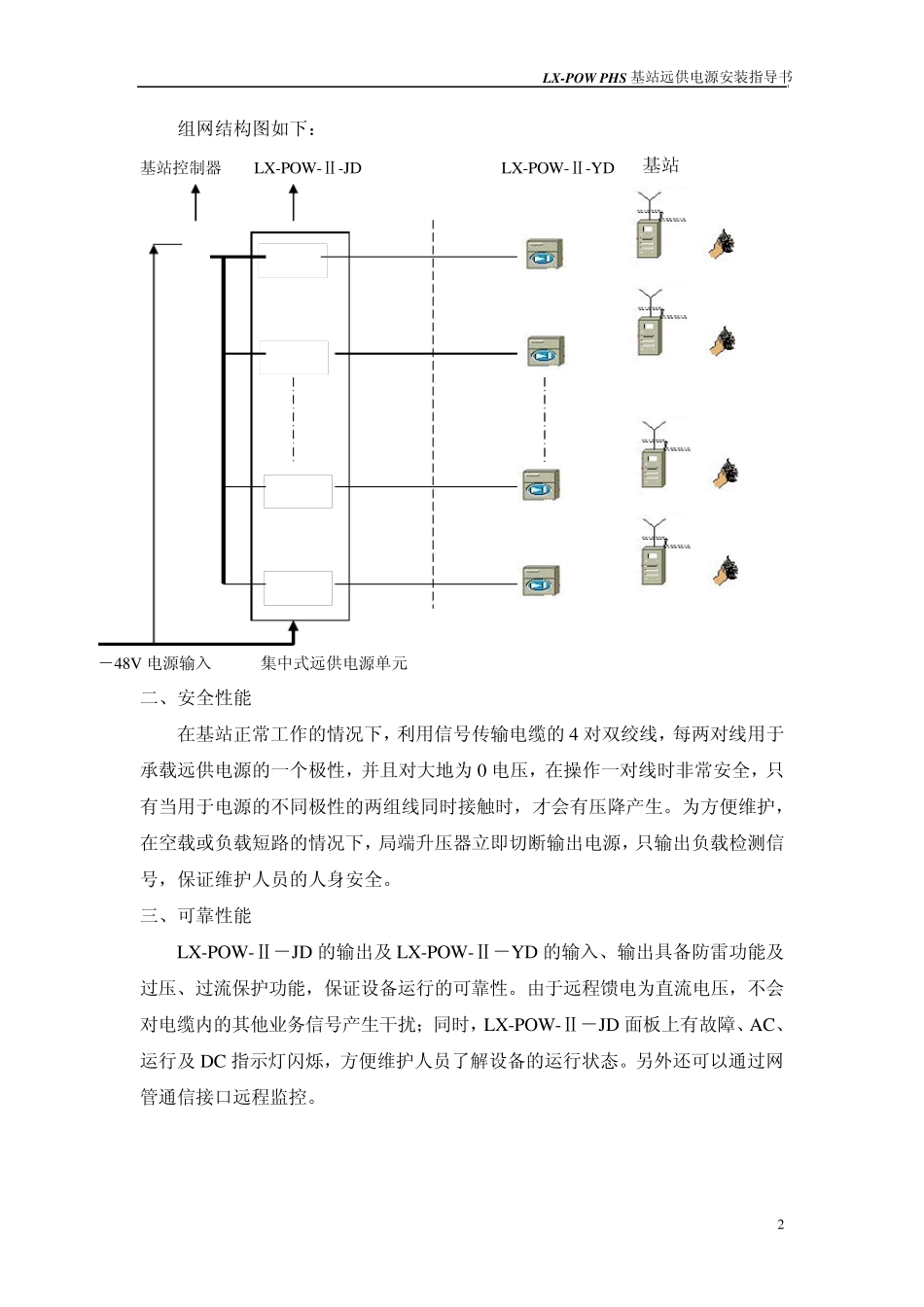

LX-POW 型PHS 基站远供电源设备 安装指导书 北京立信通仪科技有限公司 LX-POW PHS 基站远供电源安装指导书 1 前 言 LX-POW-Ⅱ智能型集中控制式小灵通基站远程供电系统是专门为解决小灵通基站供电难题而研发的高效、安全、无接入干扰的新型产品。它可以从根本上解决小灵通基站供电分散、市电接入困难、市电停电和电压不稳、人为因素停电、简单市电接入易引入雷电干扰等对基站通信造成的影响，使得基站的安装、选址更方便，基站的运行更可靠，将基站的维护工作量降到最低。与传统的 UPS 设备相比，它具有安全性更高，没有电池容量、电池充放电寿命和停电时间的限制，也不需要传统 UPS 要求的定期巡检、定期对电池进行充放电的繁琐工作，因此，大大降低了运营成本，极大的提高了基站通信的可靠性和通信质量。 一、组网方式 LX-POW-ⅡPHS 基站远供电源设备分为 LX-POW-Ⅱ-JD、LX-POW-Ⅱ-YD两个设备，局端设备可以和基站控制器一起安装在机房，也可以直接放置到 MDF旁边（根据局方实际情况确定），由局端机房的－48V 供电，通过LX-POW-Ⅱ－JD 局端升压器，将－48V 调制到对地悬浮隔离的直流电压（为了减少线路损耗）240V±20％，并与 U 接口信号合并成一个复合信号，利用 4 对或 6 对 U 口信号线进行电源传输。远端设备 LX-POW-Ⅱ-YD 与基站安装在一起，它把复合信号解调分离成两部分，一部分是 240V 直流电，给基站提供电源，另一部分是 4 路ISDN U 口信号，供基站信号传输。 LX-POW-Ⅱ智能型集中控制式 PHS 基站远程供电系统，通过4 对 U 口信号线传输，0.4 线径的最大传输距离可达 3.2Km，0.5 线径的最大传输距离可达4.2Km，如果另加两对用户线作辅助，传输距离可增加 1 到 2 公里，该电源适合任何一款 500mW 的大基站供电。 LX-POW PHS 基站远供电源安装指导书 2 组网结构图如下： 基站控制器 LX-POW-Ⅱ-JD LX-POW-Ⅱ-YD 基站 －48V 电源输入 集中式远供电源单元 二、安全性能 在基站正常工作的情况下，利用信号传输电缆的 4 对双绞线，每两对线用于承载远供电源的一个极性，并且对大地为 0 电压，在操作一对线时非常安全，只有当用于电源的不同极性的两组线同时接触时，才会有压降产生。为方便维护，在空载或负载短路的情况下，局端升压器立即切断输出电源，只输出负载检测信号，保证维护人员的人身安全。 三、可靠性能 LX-POW-Ⅱ－JD 的输出及 LX-POW-Ⅱ－YD 的输...
