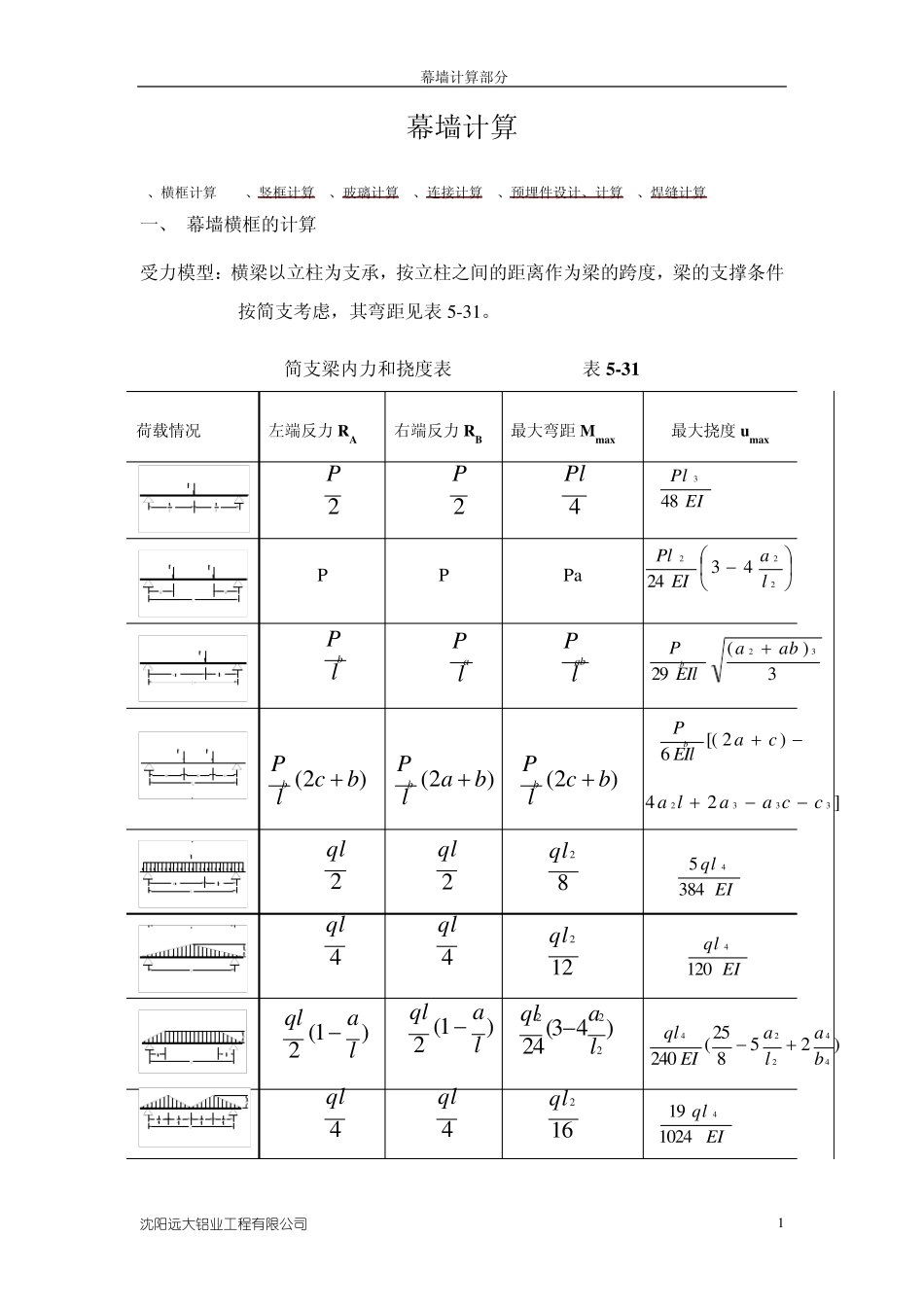

幕墙计算部分 沈阳远大铝业工程有限公司 1 幕墙计算 1、横框计算 2、竖框计算 3、玻璃计算 4、连接计算 5、预埋件设计、计算 6、焊缝计算 一、 幕墙横框的计算 受力模型：横梁以立柱为支承，按立柱之间的距离作为梁的跨度，梁的支撑条件按简支考虑，其弯距见表 5-31。 简支梁内力和挠度表 表 5-31 荷载情况 左端反力 RA 右端反力 RB 最大弯距 Mmax 最大挠度 umax P P Pa 2P2P4PlEIPl4832224324laEIPllPblPalPab3)(2932abaEIlPb)2(bclPb)2(balPb)2(bclPb)2[(6caEIlPb]243332ccaala2q l2q l82q lEIq l384544q l4q l122q lEIq l1204)1(2laq l)1(2laq l)43(24222laq l)25825(24044224balaEIq l4q l4q l162q lEIq l1024194幕墙计算部分 沈阳远大铝业工程有限公司 2 受力状态：横梁是双向受弯构件，在水平方向由板传来风力、地震力；在竖直的方向由板和横梁自重产生竖向弯距，见图5 -1 4 。 1 、强度 Mx／γ Wx＋My／γ Wy≤fa 式中:Mx -- 横梁绕 x轴(垂直于幕墙平面方向）的弯距设计值(KN²m)； My——横梁截面绕 y轴(幕墙平面内方向）幕墙平面内方向的弯距 设计值(KN²m)； Wx－横梁截面绕 x轴(垂直于幕墙平面方向）的截面抵抗矩（mm3) Wy－横梁截面绕 y轴(幕墙平面内方向）的截面抵抗矩（mm3) γ －塑性发展系数，可取为 1.05； fa－铝型材受拉强度设计值(KN²m2) 铝合金牌号 状态 强度设计值 fa 受拉、受压 受剪 LD30 CZ 84.2 48.9 CS 191.1 110.8 LD31 RCS 84.2 48.9 CS 138.3 80.2 ① 横梁受风荷载和地震作用时 Mx＝1／12qy³B2 （B≤H时） 横梁双向受弯 幕墙计算部分 沈阳远大铝业工程有限公司 3 Mx＝1／8qy³B2 （B＞H时） qy＝(1.0³1.4³Wk＋0.6³1.3³qey）³B qy－荷载组合值（KN／m）； Wk＝βZ²μS²μZ²WO 式中：Wk－作用在幕墙上的风荷载标准值（KN／m2）； βZ－瞬时风压的阵风系数，取2.25； μS－风荷载体型系数，竖直幕墙外表面可按±1.5取用； μZ－风压高度变化系数；应按现行国家标准《建筑结构荷载规范》GBJ9采用。 WO－基本风压（KN／m2），按GBJ9附图中的数值采用；部分城市基本风压见表5-5 。 我国部分城市基本风压W0 （KN／m2） 表5-5 W0 城 市 0.30 石家庄、太原、兰州、重庆、贵阳、武汉、合肥、天水 0.35 北京、唐山、西安、西宁、成都、昆明、...
