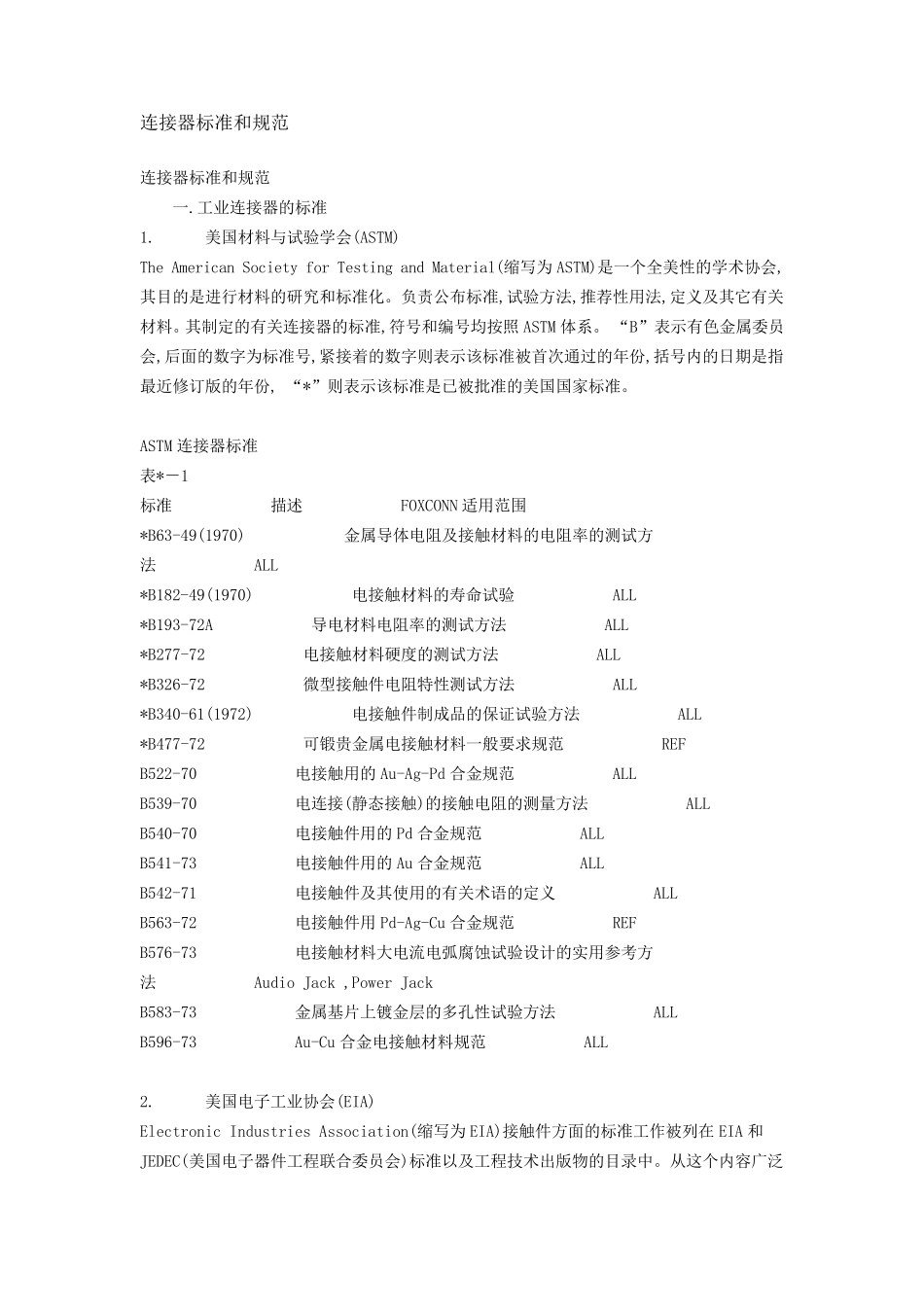

连接器标准和规范 连接器标准和规范 一.工业连接器的标准 1. 美国材料与试验学会(ASTM) The American Society for Testing and Material(缩写为ASTM)是一个全美性的学术协会,其目的是进行材料的研究和标准化。负责公布标准,试验方法,推荐性用法,定义及其它有关材料。其制定的有关连接器的标准,符号和编号均按照ASTM 体系。 “B”表示有色金属委员会,后面的数字为标准号,紧接着的数字则表示该标准被首次通过的年份,括号内的日期是指最近修订版的年份, “*”则表示该标准是已被批准的美国国家标准。 ASTM 连接器标准 表*－1 标准 描述 FOXCONN 适用范围 *B63-49(1970) 金属导体电阻及接触材料的电阻率的测试方法 ALL *B182-49(1970) 电接触材料的寿命试验 ALL *B193-72A 导电材料电阻率的测试方法 ALL *B277-72 电接触材料硬度的测试方法 ALL *B326-72 微型接触件电阻特性测试方法 ALL *B340-61(1972) 电接触件制成品的保证试验方法 ALL *B477-72 可锻贵金属电接触材料一般要求规范 REF B522-70 电接触用的Au-Ag-Pd 合金规范 ALL B539-70 电连接(静态接触)的接触电阻的测量方法 ALL B540-70 电接触件用的Pd 合金规范 ALL B541-73 电接触件用的Au 合金规范 ALL B542-71 电接触件及其使用的有关术语的定义 ALL B563-72 电接触件用Pd-Ag-Cu 合金规范 REF B576-73 电接触材料大电流电弧腐蚀试验设计的实用参考方法 Audio Jack ,Power Jack B583-73 金属基片上镀金层的多孔性试验方法 ALL B596-73 Au-Cu 合金电接触材料规范 ALL 2. 美国电子工业协会(EIA) Electronic Industries Association(缩写为EIA)接触件方面的标准工作被列在EIA 和JEDEC(美国电子器件工程联合委员会)标准以及工程技术出版物 的目录 中 。从 这 个内容 广 泛的目录中可取得下列与接触件直接或间接的标准。 EIA 连接器电接触件标准 表*－2 标准 描述 FOXCONN 适用范围 RS-232 串接及并接D-SUB 口规范 D-SUB RS-364,ANSI 低频电连接器:统一的试验规程 ALL C83,63-1971 RS-380,ANSI 电连接器小型接触件标准:尺寸和公差选择指南 ALL C83,64-1971 RS-403 精密同轴连接器:电气特性及机械特性 BNC EIA364 电子组件测试方法 ALL 3. 美国印制电路协会(IPC) International Printed Corporation(缩写为 IPC)连接器委员会的研究活动具有特别的意义,自 1957 年来,IP...
