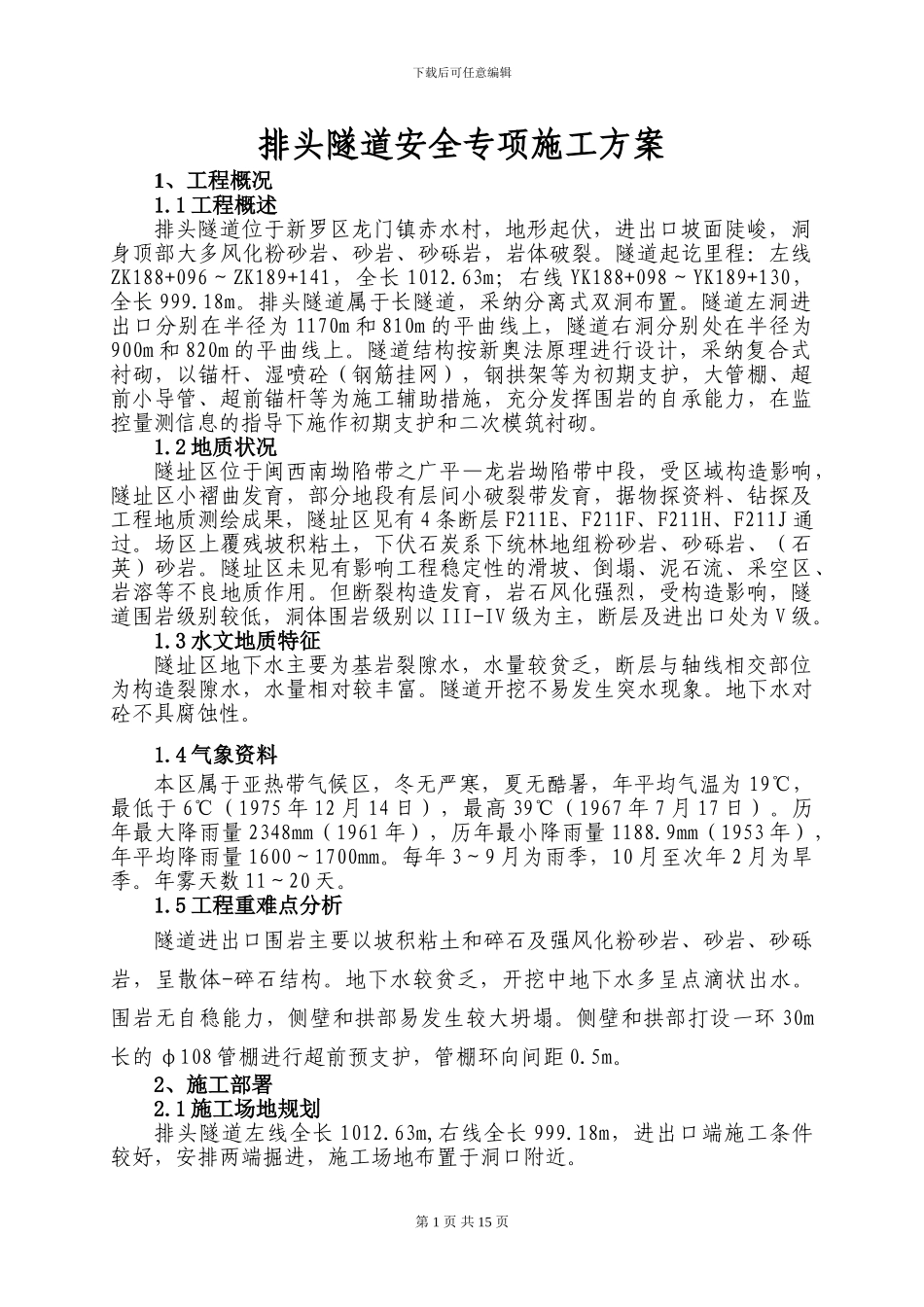

排头隧道安全专项施工方案_第1页
1/15

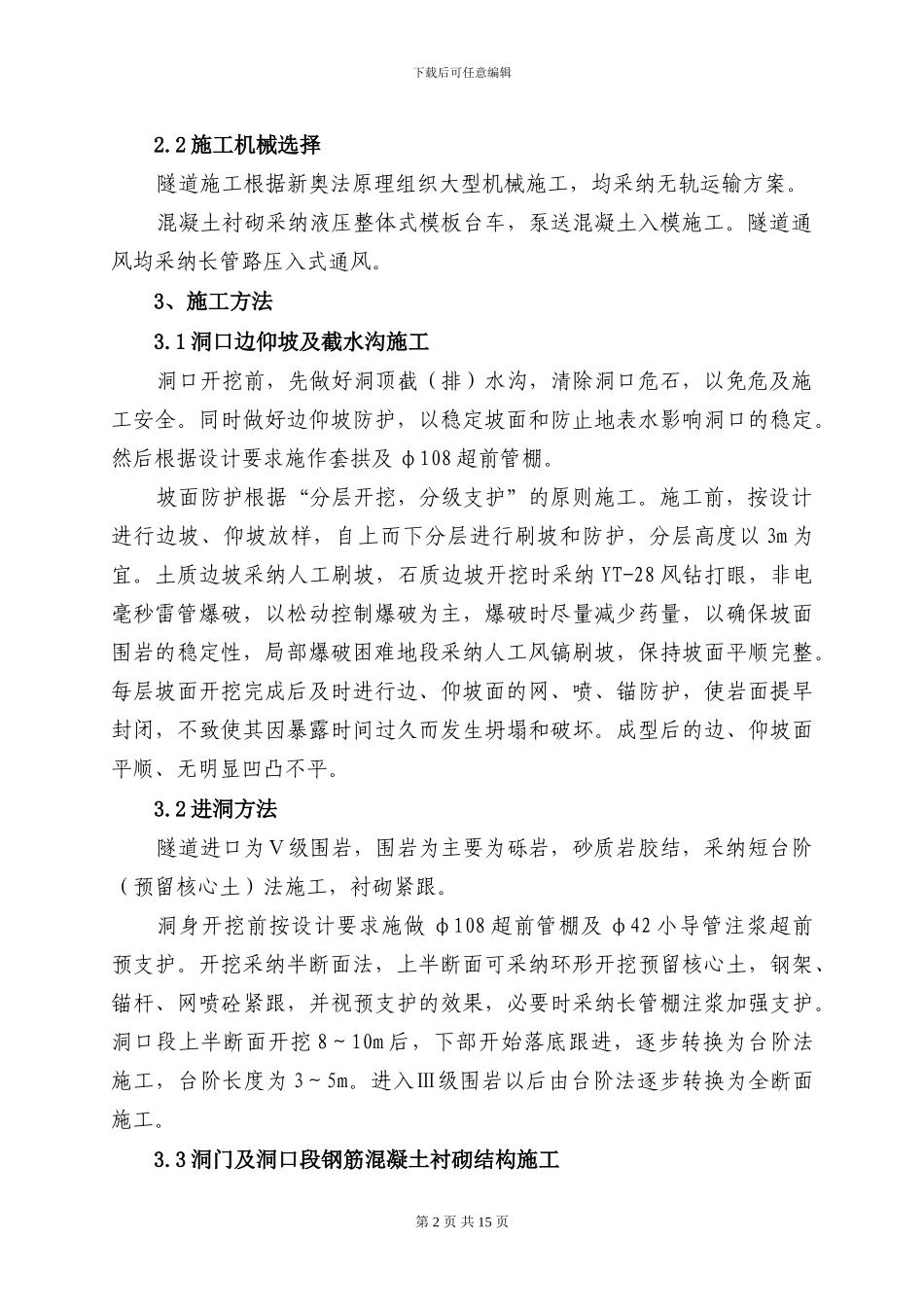

排头隧道安全专项施工方案_第2页
2/15

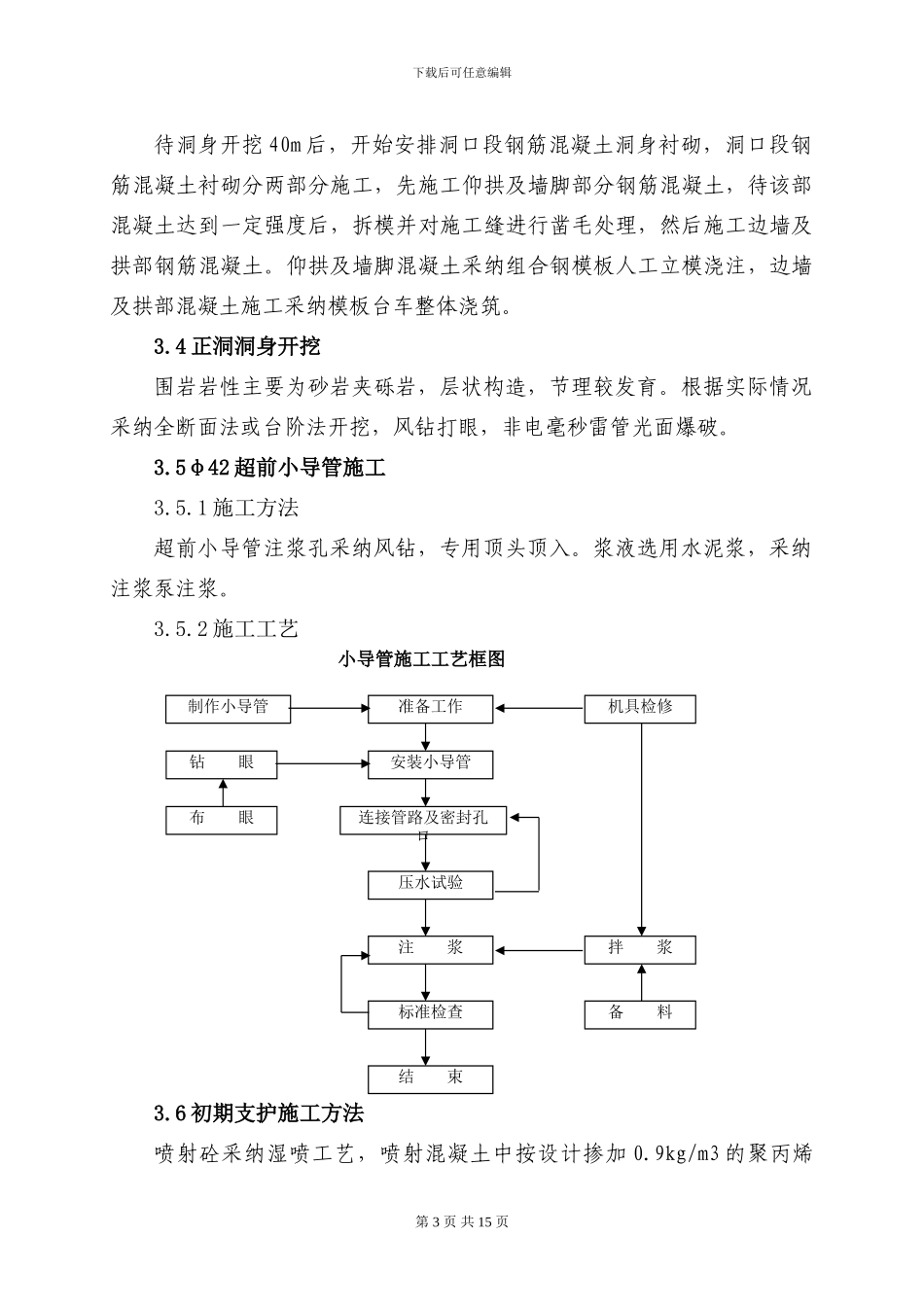

排头隧道安全专项施工方案_第3页
3/15
下载后可任意编辑排头隧道安全专项施工方案1、工程概况1.1 工程概述排头隧道位于新罗区龙门镇赤水村,地形起伏,进出口坡面陡峻,洞身顶部大多风化粉砂岩、砂岩、砂砾岩,岩体破裂。隧道起讫里程:左线ZK188+096~ZK189+141,全长 1012.63m;右线 YK188+098~YK189+130,全长 999.18m。排头隧道属于长隧道,采纳分离式双洞布置。隧道左洞进出口分别在半径为 1170m 和 810m 的平曲线上,隧道右洞分别处在半径为900m 和 820m 的平曲线上。隧道结构按新奥法原理进行设计,采纳复合式衬砌,以锚杆、湿喷砼(钢筋挂网),钢拱架等为初期支护,大管棚、超前小导管、超前锚杆等为施工辅助措施,充分发挥围岩的自承能力,在监控量测信息的指导下施作初期支护和二次模筑衬砌。 1.2 地质状况隧址区位于闽西南坳陷带之广平—龙岩坳陷带中段,受区域构造影响,隧址区小褶曲发育,部分地段有层间小破裂带发育,据物探资料、钻探及工程地质测绘成果,隧址区见有 4 条断层 F211E、F211F、F211H、F211J 通过。场区上覆残坡积粘土,下伏石炭系下统林地组粉砂岩、砂砾岩、(石英)砂岩。隧址区未见有影响工程稳定性的滑坡、倒塌、泥石流、采空区、岩溶等不良地质作用。但断裂构造发育,岩石风化强烈,受构造影响,隧道围岩级别较低,洞体围岩级别以 III-IV 级为主,断层及进出口处为 V 级。1.3 水文地质特征隧址区地下水主要为基岩裂隙水,水量较贫乏,断层与轴线相交部位为构造裂隙水,水量相对较丰富。隧道开挖不易发生突水现象。地下水对砼不具腐蚀性。1.4 气象资料本区属于亚热带气候区,冬无严寒,夏无酷暑,年平均气温为 19℃,最低于 6℃(1975 年 12 月 14 日),最高 39℃(1967 年 7 月 17 日)。历年最大降雨量 2348mm(1961 年),历年最小降雨量 1188.9mm(1953 年),年平均降雨量 1600~1700mm。每年 3~9 月为雨季,10 月至次年 2 月为旱季。年雾天数 11~20 天。1.5 工程重难点分析隧道进出口围岩主要以坡积粘土和碎石及强风化粉砂岩、砂岩、砂砾岩,呈散体-碎石结构。地下水较贫乏,开挖中地下水多呈点滴状出水。围岩无自稳能力,侧壁和拱部易发生较大坍塌。侧壁和拱部打设一环 30m长的 φ108 管棚进行超前预支护,管棚环向间距 0.5m。2、施工部署2.1 施工场地规划排头隧道左线全长 1012.63m,右线全长 999.18m,进出口端施工条件较好,安排两端掘进,施工场地布置于洞口附近。第 1 页 ...
