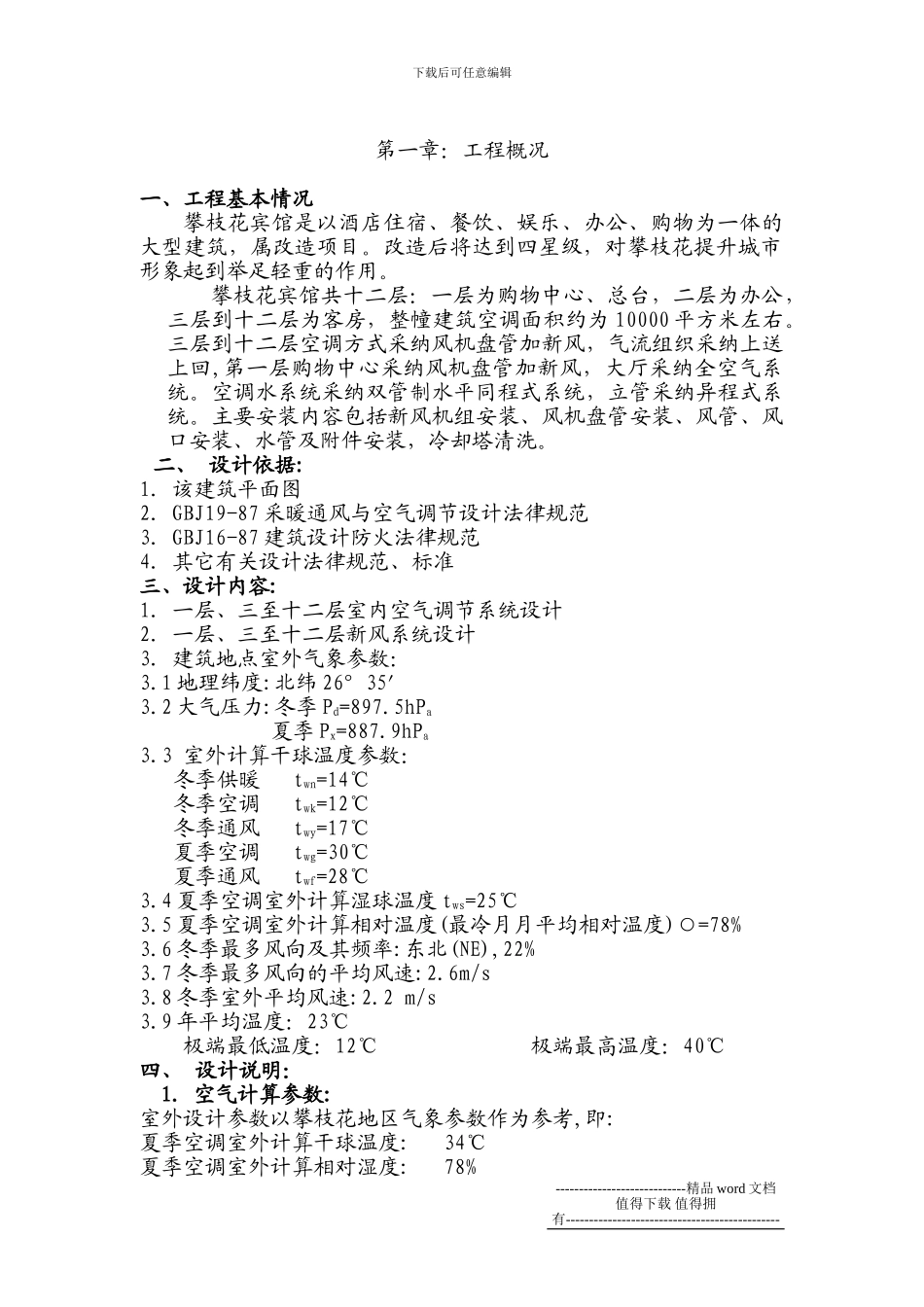

下载后可任意编辑第一章：工程概况一、工程基本情况攀枝花宾馆是以酒店住宿、餐饮、娱乐、办公、购物为一体的大型建筑，属改造项目。改造后将达到四星级，对攀枝花提升城市形象起到举足轻重的作用。攀枝花宾馆共十二层：一层为购物中心、总台，二层为办公，三层到十二层为客房，整幢建筑空调面积约为 10000 平方米左右。三层到十二层空调方式采纳风机盘管加新风，气流组织采纳上送上回,第一层购物中心采纳风机盘管加新风，大厅采纳全空气系统。空调水系统采纳双管制水平同程式系统，立管采纳异程式系统。主要安装内容包括新风机组安装、风机盘管安装、风管、风口安装、水管及附件安装，冷却塔清洗。 二、 设计依据:1．该建筑平面图2．GBJ19-87 采暖通风与空气调节设计法律规范3．GBJ16-87 建筑设计防火法律规范4．其它有关设计法律规范、标准三、设计内容:1．一层、三至十二层室内空气调节系统设计2．一层、三至十二层新风系统设计3. 建筑地点室外气象参数：3.1 地理纬度:北纬 26°35′3.2 大气压力:冬季 Pd=897.5hPa夏季 Px=887.9hPa3.3 室外计算干球温度参数：冬季供暖 twn=14℃冬季空调 twk=12℃冬季通风 twy=17℃夏季空调 twg=30℃夏季通风 twf=28℃3.4 夏季空调室外计算湿球温度 tws=25℃3.5 夏季空调室外计算相对温度(最冷月月平均相对温度)○=78%3.6 冬季最多风向及其频率:东北(NE),22%3.7 冬季最多风向的平均风速:2.6m/s3.8 冬季室外平均风速:2.2 m/s3.9 年平均温度：23℃极端最低温度：12℃ 极端最高温度：40℃四、 设计说明：1．空气计算参数:室外设计参数以攀枝花地区气象参数作为参考,即:夏季空调室外计算干球温度: 34℃夏季空调室外计算相对湿度: 78%----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑冬季空调室外计算干球温度: 12-20℃冬季空调室外计算相对湿度: 45%室内设计参数:夏季室内设计干球温度: 22--26℃夏季室内设计相对湿度: 60%--78%冬季室内设计干球温度: 18--22℃冬季室内设计相对湿度: 30%--50%2．设计指标(冷负荷):房间序号房间名称单 位 冷 指标 w/㎡单位热指标 w/㎡房间夏季温度℃房间冬季温度℃备注1大厅22025±218±2新风2客房16025±218±2新风3．冷量：一层冷量 204000W三层十二层冷量 860600W总 计 1003600W4．新风量：大厅 30 m3/h.人客房 55 m3/h.人5．空调冷冻水系统：...
