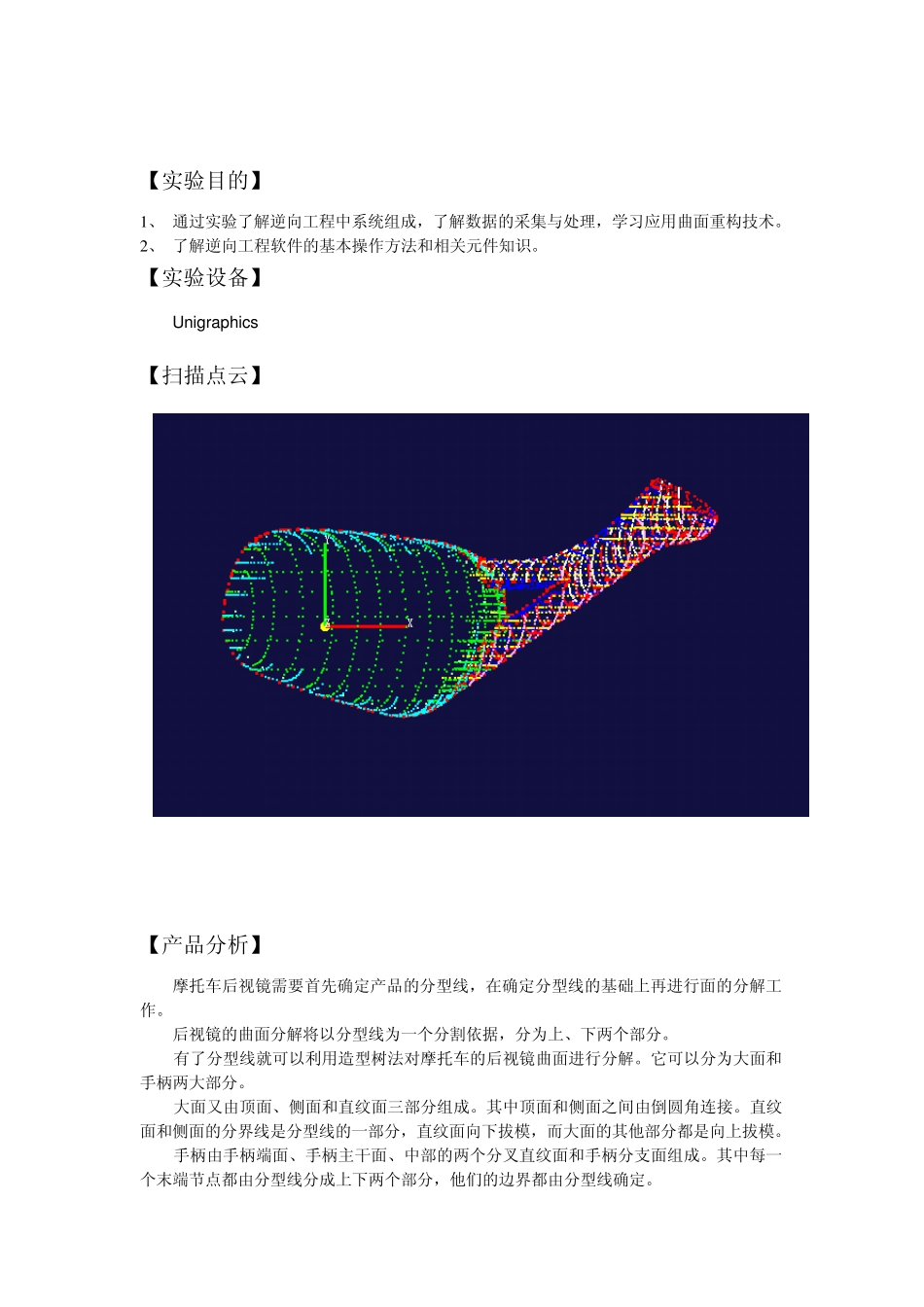

【实验目的】 1 、 通过实验了解逆向工程中系统组成,了解数据的采集与处理,学习应用曲面重构技术。 2 、 了解逆向工程软件的基本操作方法和相关元件知识。 【实验设备】 Unigraphics 【扫描点云】 【产品分析】 摩托车后视镜需要首先确定产品的分型线,在确定分型线的基础上再进行面的分解工作。 后视镜的曲面分解将以分型线为一个分割依据,分为上、下两个部分。 有了分型线就可以利用造型树法对摩托车的后视镜曲面进行分解。它可以分为大面和手柄两大部分。 大面又由顶面、侧面和直纹面三部分组成。其中顶面和侧面之间由倒圆角连接。直纹面和侧面的分界线是分型线的一部分,直纹面向下拔模,而大面的其他部分都是向上拔模。 手柄由手柄端面、手柄主干面、中部的两个分叉直纹面和手柄分支面组成。其中每一个末端节点都由分型线分成上下两个部分,他们的边界都由分型线确定。 【制作过程】 一、后视镜部分 首先确定拔模方向:对于后视镜这个产品,拔模方向就是面包底部面的法线方向. 1.大面的制作: (1)用云点构面作出母面: 首先显示第 8层的点,关闭其它所有层的点,旋转点到如图所示的位置,在用云点构面的方法做出中间的母面,在做母面时可以设置母面的阶数和面的片数以达到所要求的精度.在用 free form feature中的 Extension对所做的母面两边进行相切拉伸,以超过上图所示的上下点.由于两边的相切拉伸是按母面的边线进行拉伸的,所以拉伸的面就不一定过点,在这种情况下,就要用 offset surface中的 variable命令对拉伸面的四个角点进行偏置,在和母面相接的两点偏置值为 0,其它两个点的偏置值由测量的点和拉伸面之间的距离决定,通过面的偏置使拉伸面尽量过点,这样母面就完全做好了. (2)在母面上做出一些线 在做中线之前我们先确定工作坐标系,如左图所示: 找出面包底面的一圈点,通过plane中的 three points命令做出辅助平面,在选择这三个点时要均匀分布,要有一定的距离.然后把工作坐标系定位到这个辅助面上,通过旋转使工作坐标系的 z轴垂直向上,这样 z轴就是这个产品的拔模方向. 我们首先要做一条中线,这条中线要尽量和所做出的母面垂直,由于面包的母面和 xy面的夹角不是很大,所以就在 xy面上做出一条中线, 在中线上用 point set中的 points on curve命令做出 5个点,这 5个点的位置要均匀,再用 plane中的 point,perpendicular curve命令通过这 5个点做 5个辅助平面;用 section curve命令求出这...
