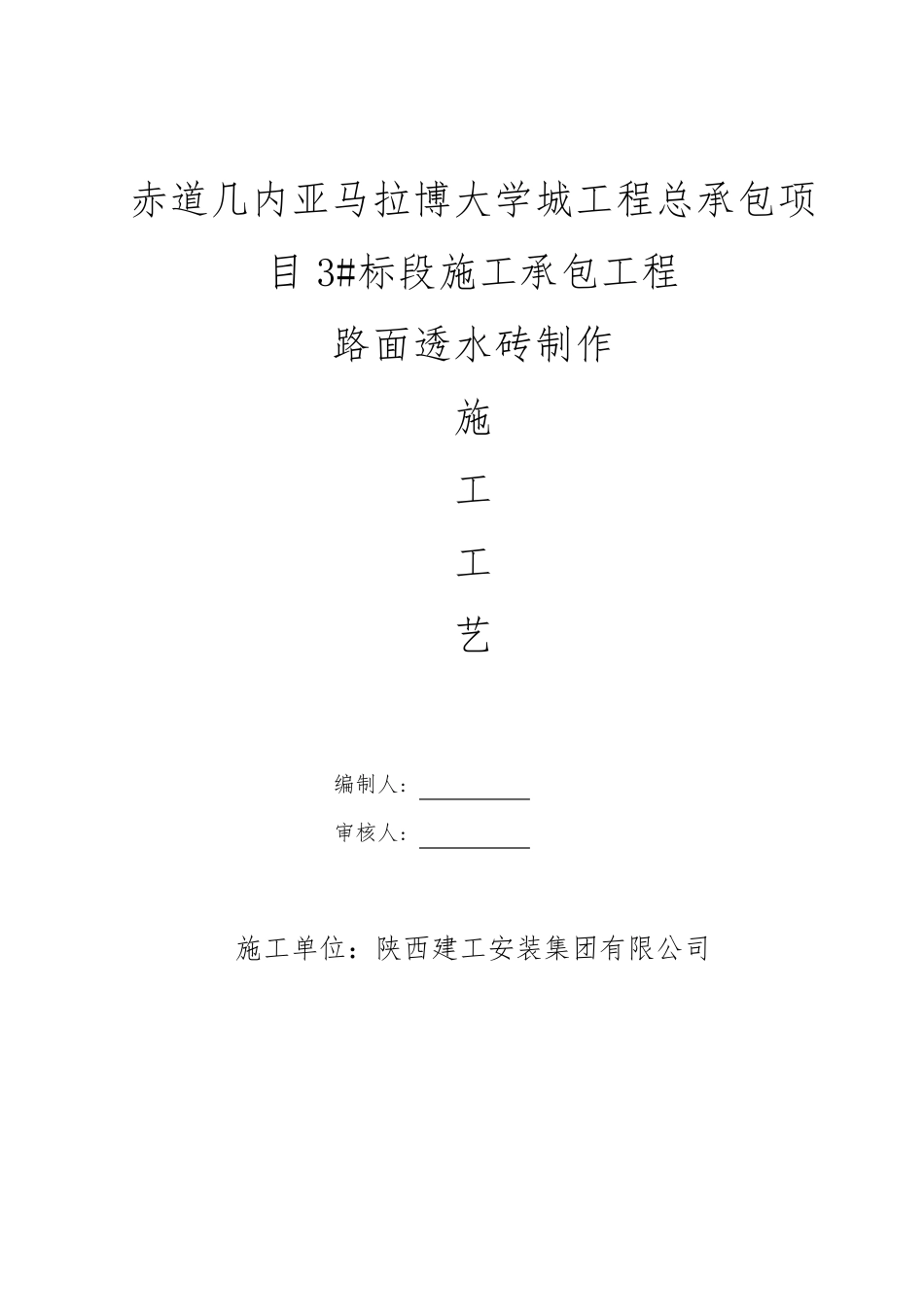

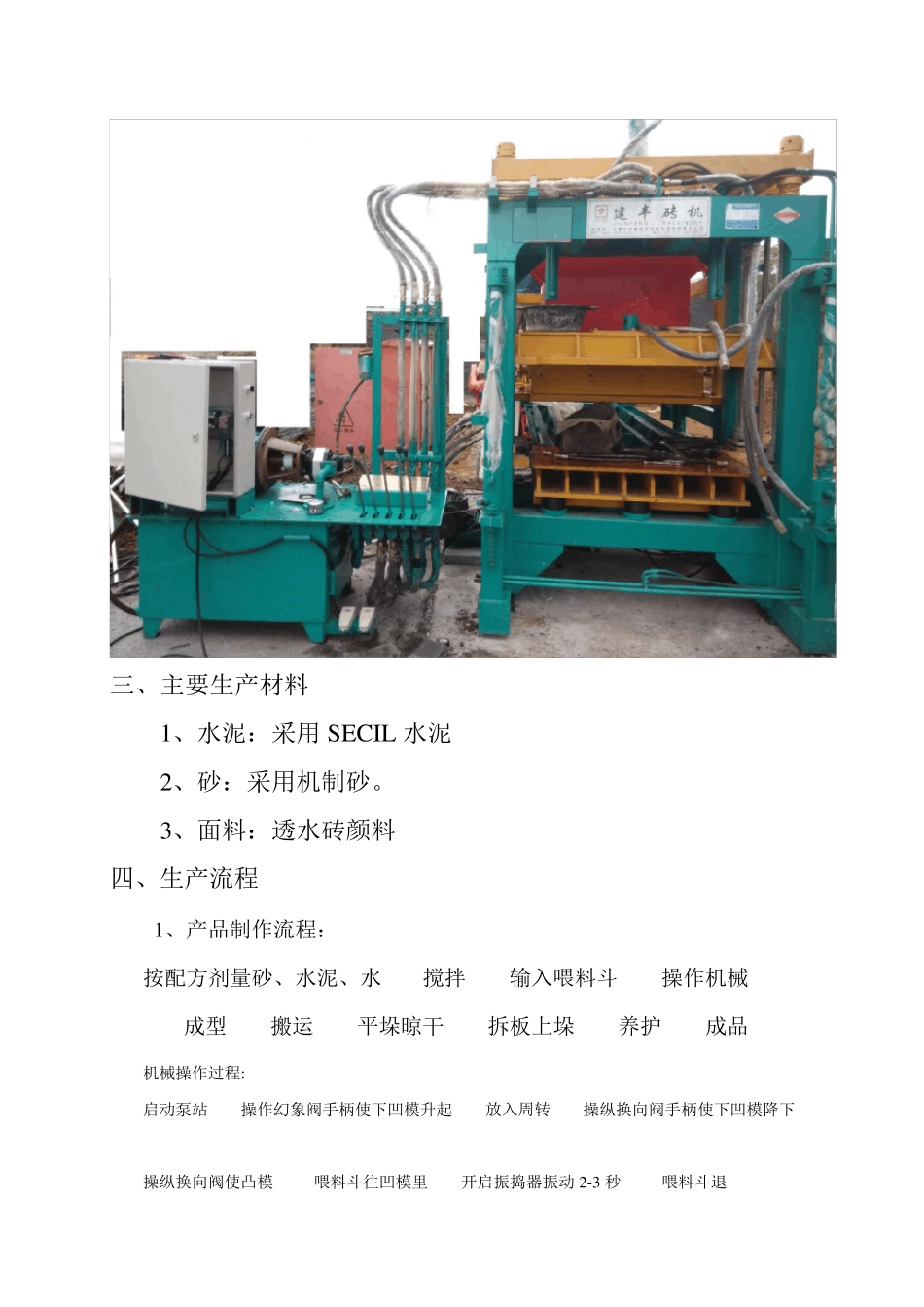

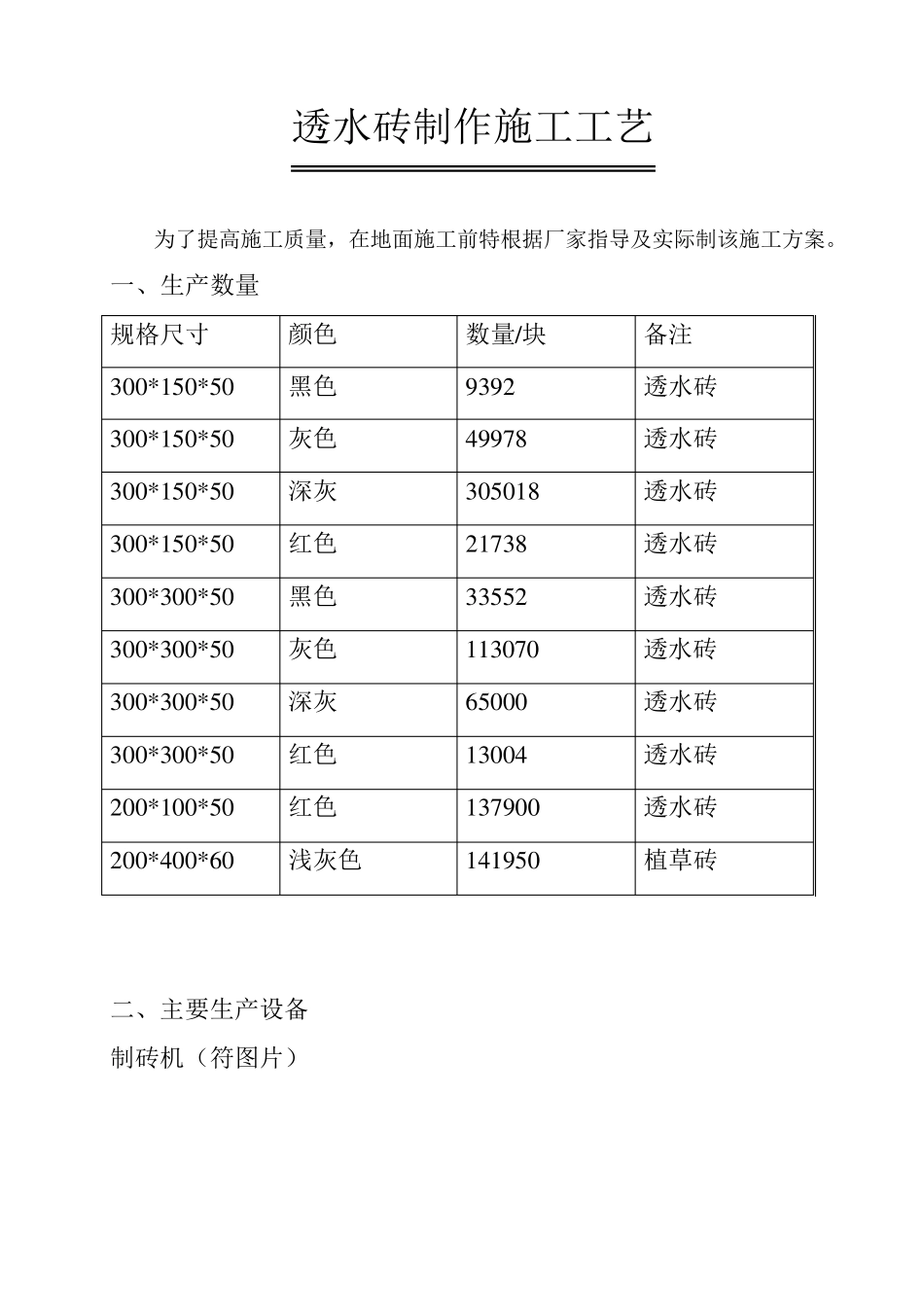

赤道几内亚马拉博大学城工程总承包项目 3#标段施工承包工程 路面透水砖制作 施 工 工 艺 编制人: 审核人: 施工单位：陕西建工安装集团有限公司 透水砖制作施工工艺 为了提高施工质量，在地面施工前特根据厂家指导及实际制该施工方案。 一、生产数量 规格尺寸 颜色 数量/块 备注 3 0 0 *1 5 0 *5 0 黑色 9 3 9 2 透水砖 3 0 0 *1 5 0 *5 0 灰色 4 9 9 7 8 透水砖 3 0 0 *1 5 0 *5 0 深灰 3 0 5 0 1 8 透水砖 3 0 0 *1 5 0 *5 0 红色 2 1 7 3 8 透水砖 3 0 0 *3 0 0 *5 0 黑色 3 3 5 5 2 透水砖 3 0 0 *3 0 0 *5 0 灰色 1 1 3 0 7 0 透水砖 3 0 0 *3 0 0 *5 0 深灰 6 5 0 0 0 透水砖 3 0 0 *3 0 0 *5 0 红色 1 3 0 0 4 透水砖 2 0 0 *1 0 0 *5 0 红色 1 3 7 9 0 0 透水砖 2 0 0 *4 0 0 *6 0 浅灰色 1 4 1 9 5 0 植草砖 二、主要生产设备 制砖机（符图片） 三、主要生产材料 1、水泥：采用 SECIL 水泥 2、砂：采用机制砂。 3、面料：透水砖颜料 四、生产流程 1、产品制作流程： 按配方剂量砂、水泥、水 搅拌 输入喂料斗 操作机械 成型 搬运 平垛晾干 拆板上垛 养护 成品 机械操作过程: 启动泵站 操作幻象阀手柄使下凹模升起 放入周转 操纵换向阀手柄使下凹模降下 操纵换向阀使凸模 喂料斗往凹模里 开启振捣器振动 2-3 秒 喂料斗退 使上凸模下压同时振动5 秒 使下凹模上升 拉出周转托板 搬运 五、 产品养护 为了保证透水砖后期的强度,后期的浇水养护是必不可少的;水泥在水化过程中放出的热量进行了自身养护,24 小时即可达到设计标号的50%。透水砖在形成后,在常温(15℃)下24 小时即可码垛,然后喷水养护,水必须渗透,每天两次,养护期为7 天。 透水砖形成后,普通路面砖可垛 20 层高,侧石等按砖型横竖交错垛开,以便装车和晒干,然后定期浇水养护,或用塑料薄膜覆盖,保证制品中的水泥充分水化,水化过程中产生的热量可提高制品的早期强度。 六、技术要求: 1、产品抗压强度应符合下表 4 的规定。当产品的边长/厚度≥5 时,其抗折破坏荷载应不小于 6000N 。 附件：样本图片 3 0 0 * 3 0 0 * 5 0 红色透水砖 3 0 0 * 3 0 0 * 5 0 黑色透水砖 3 0 0 * 3 0 0 * 5 0 深灰色透水砖 3 0 0 * 3 0 0 * 5 0 浅灰色透水砖 2 0 0 * 1 0 0 * 5 0 红色透水砖 3 0 0 * 1 5 0 * 5 0 黑色透水 3 0 0 * 1 5 0 * 5 0 红色透水砖 3 0 0 * 1 5 0 * 5 0 深灰色透水砖 3 0 0 * 1 5 0 * 5 0 浅灰色透水砖 2 0 0 * 4 0 0 * 5 0 浅灰色植草砖 2 0 1 5 年 9 月 1 8 日 陕西建工安装集团有限公司
