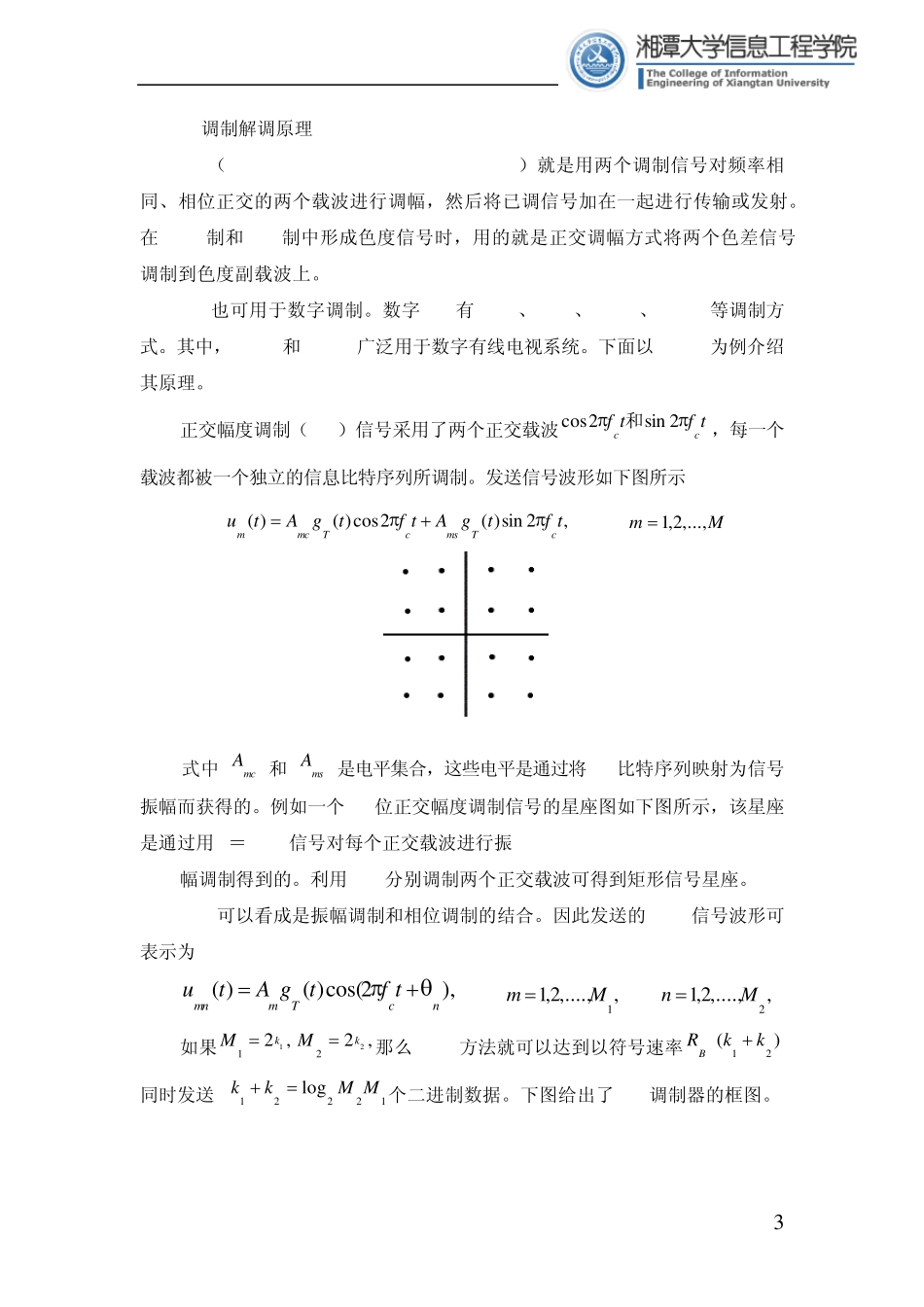

1 目录 引言………………………………………………………… 2 一、相关知识介绍………………………………………… 2 (1)QAM调制解调原理…………………………………………… 3 (2)QAM的解调和判决…………………………………………… 4 二、设计内容及要求……………………………………… 5 (1)设计内容……………………………………………........... 5 (2)技术要求………………………………………………....... 5 (3)设计步骤及要求…………………………………………...... 5 三、程序流程图及设计方案……………………….…..…. 5 (1)程序流程图……………………………………………....…. 5 (2)设计方案…………………………………………………… 5 四、仿真结果及分析…………………………………...…. 7 (1)信号接收图……………………………………...……….…. 8 (2)误码率曲线图……………………………………………….. 8 五、课程设计总结…………………………………………. 8 六、参考文献………………………………………………. 9 附录………………………………………………………… 1 0 2 引言 本次课程设的代码编写和仿真均基于 Matlab仿真软件。Matlab是矩阵实验室（Matrix Laboratory）的简称,可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面、连接其他编程语言的程序等。 介绍了高斯信道下的 16QAM误码率分析的设计方案，并着重介绍了各部分的设计思路及仿真。整个设计配以误码率和信噪比的性能曲线图和信号接受图加以辅助说明。设计共有三大组成部分：一是代码的编写及设计思路，本部分详细讲解了本次设计的理论实现，是关键部分；二是仿真结果及分析，这部分是为了分析设计是否合理，便于理；最后是对本次课程设计的总结。 一、相关知识介绍 QAM是一种矢量调制，将输入比特先映射（一般采用格雷码）到一个复平面（星座）上，形成复数调制符号，然后将符号的 I、Q分量（对应复平面的实部和虚部，也就是水平和垂直方向）采用幅度调制，分别对应调制在相互正交（时域正交）的两个载波（cos wt和 sin wt）上。这样与幅度调制（AM）相比，其频谱利用率将提高 1倍。QAM是幅度、相位联合调制的技术，它同时利用了载波的幅度和相位来传递信息比特，因此在最小距离相同的条件下可实现更高的频带利用率，目前QAM最高已达到1 024-QAM（1 024个样点）。样点数目越多，其传...
