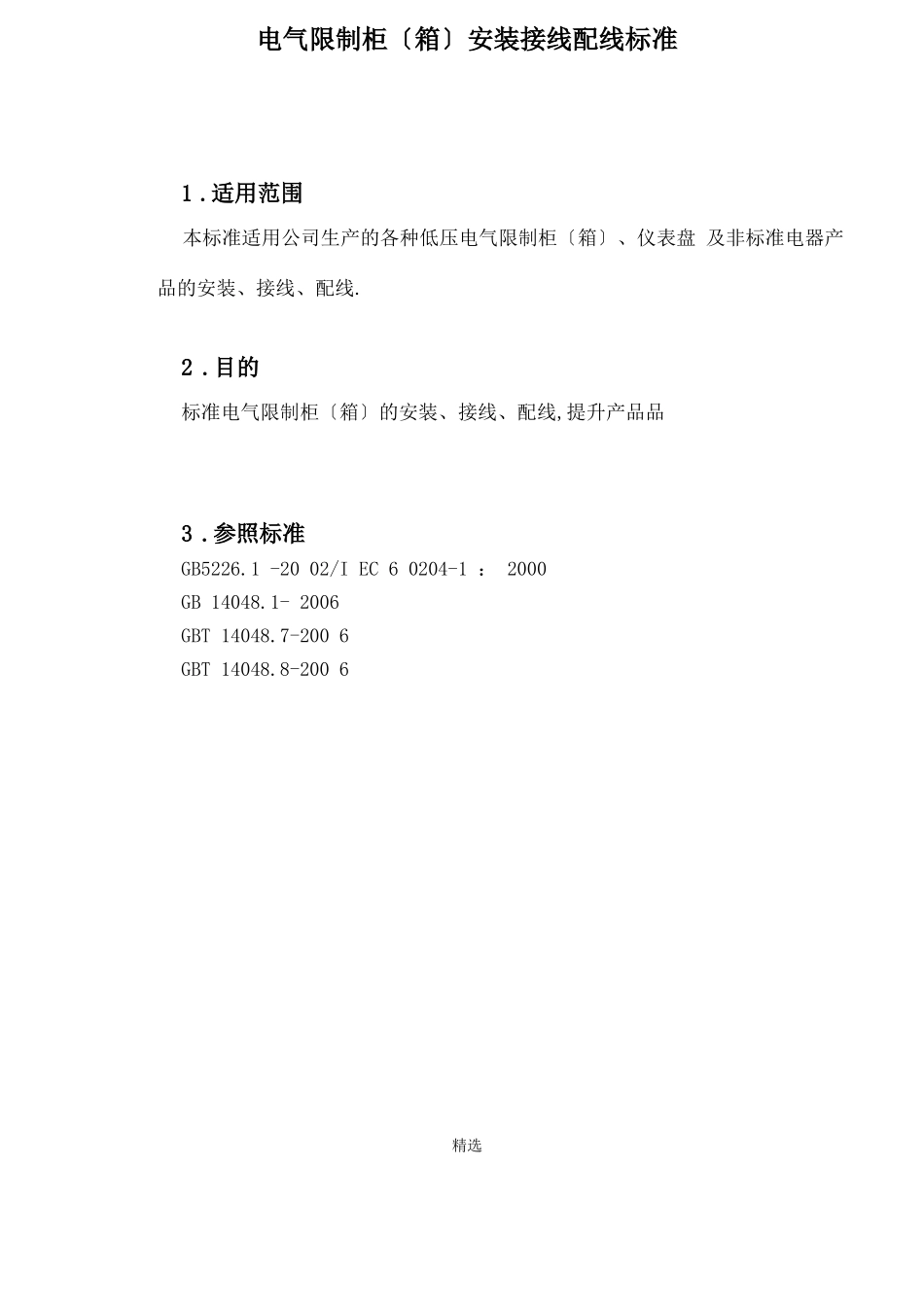

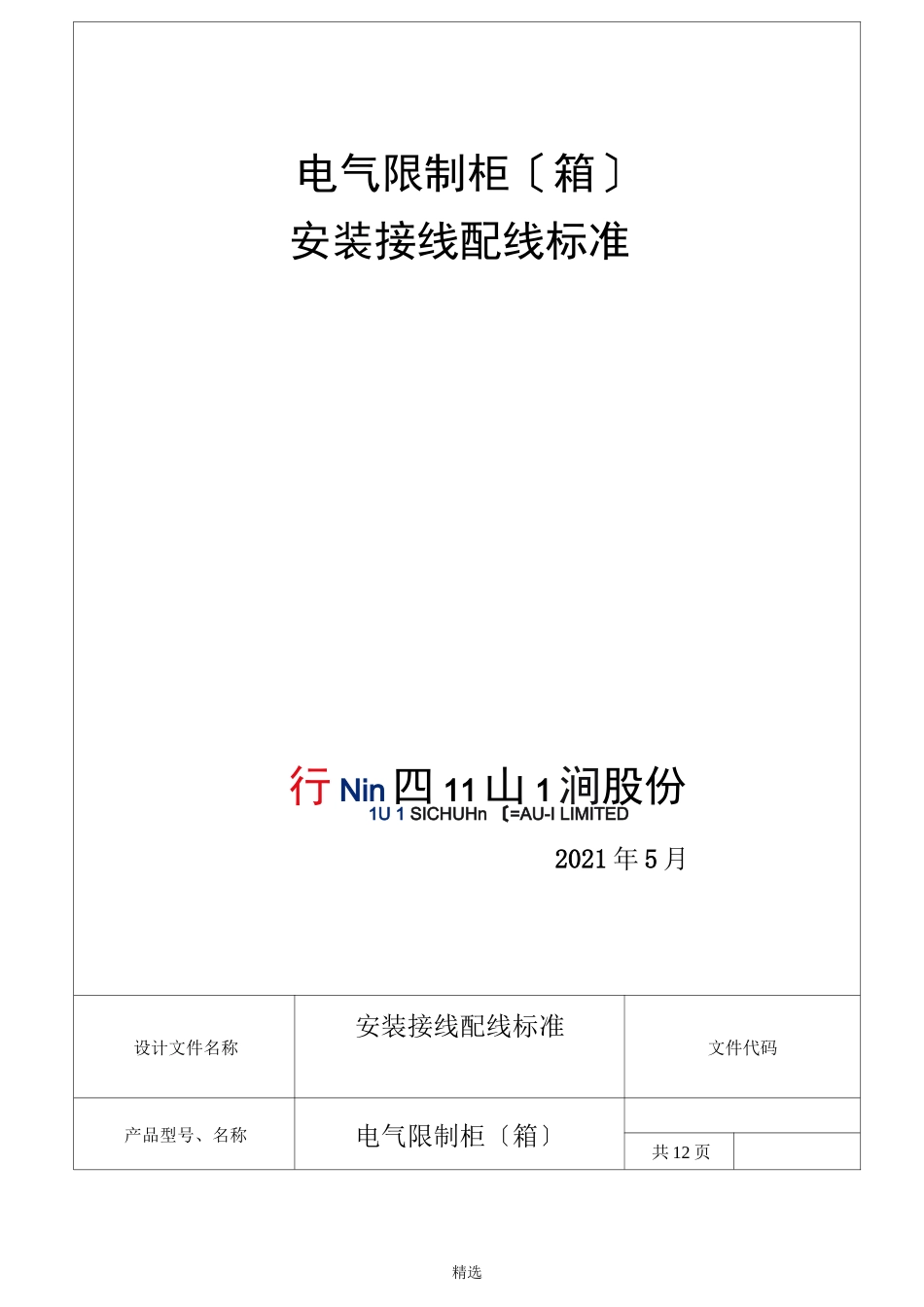

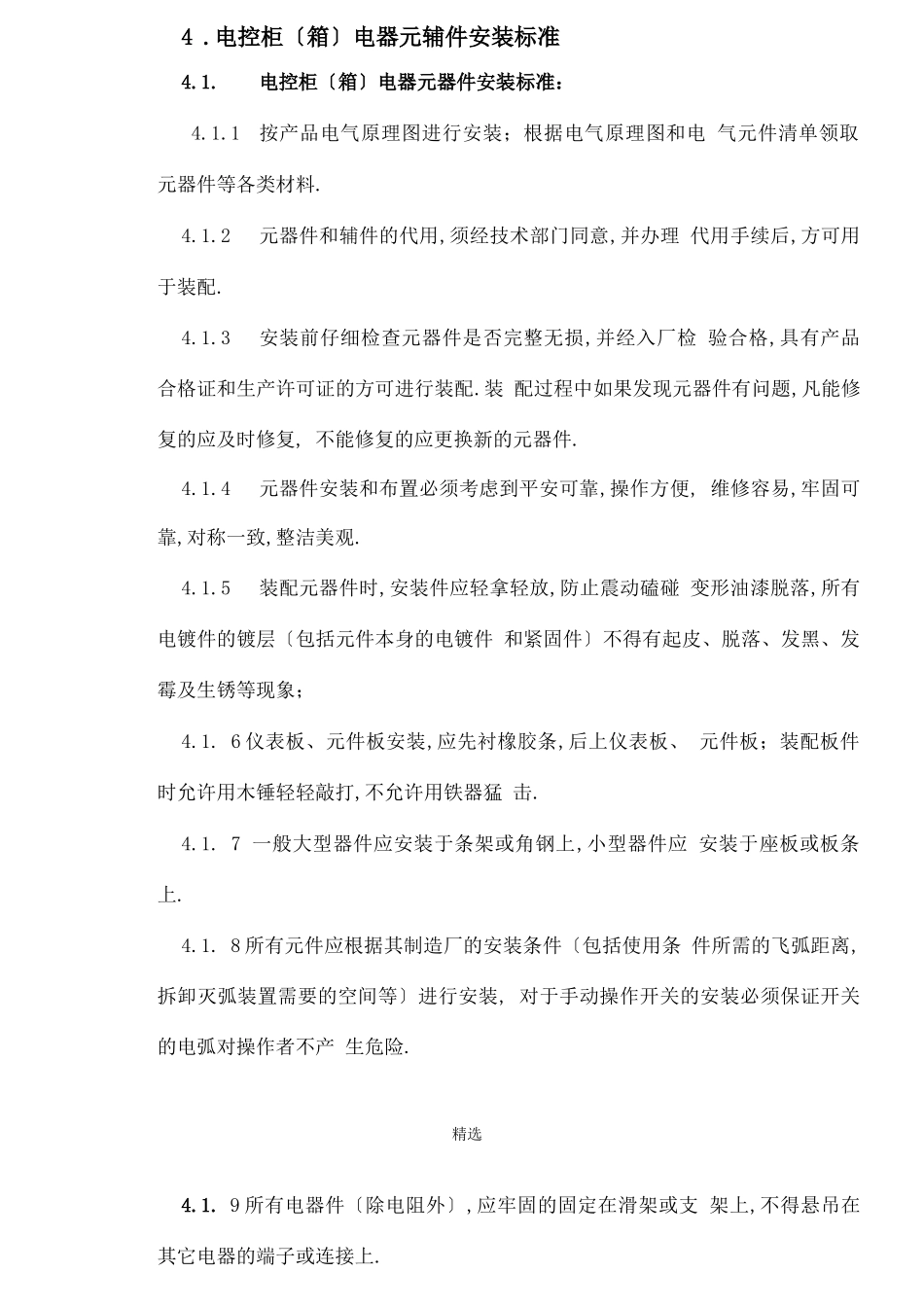

电气限制柜〔箱〕安装接线配线标准行 Nin四 11山 1涧股份1U 1 SICHUHn 〔=AU-I LIMITED2021 年 5 月设计文件名称安装接线配线标准文件代码产品型号、名称电气限制柜〔箱〕共 12 页精选电气限制柜〔箱〕安装接线配线标准1 .适用范围本标准适用公司生产的各种低压电气限制柜〔箱〕、仪表盘 及非标准电器产品的安装、接线、配线.2 .目的标准电气限制柜〔箱〕的安装、接线、配线,提升产品品3 .参照标准GB5226.1 -20 02/I EC 6 0204-1 ： 2000GB 14048.1- 2006GBT 14048.7-200 6GBT 14048.8-200 6精选4 .电控柜〔箱〕电器元辅件安装标准4.1.电控柜〔箱〕电器元器件安装标准：4.1.1按产品电气原理图进行安装；根据电气原理图和电 气元件清单领取元器件等各类材料.4.1.2元器件和辅件的代用,须经技术部门同意,并办理 代用手续后,方可用于装配.4.1.3安装前仔细检查元器件是否完整无损,并经入厂检 验合格,具有产品合格证和生产许可证的方可进行装配.装 配过程中如果发现元器件有问题,凡能修复的应及时修复, 不能修复的应更换新的元器件.4.1.4元器件安装和布置必须考虑到平安可靠,操作方便, 维修容易,牢固可靠,对称一致,整洁美观.4.1.5装配元器件时,安装件应轻拿轻放,防止震动磕碰 变形油漆脱落,所有电镀件的镀层〔包括元件本身的电镀件 和紧固件〕不得有起皮、脱落、发黑、发霉及生锈等现象；4.1. 6 仪表板、元件板安装,应先衬橡胶条,后上仪表板、 元件板；装配板件时允许用木锤轻轻敲打,不允许用铁器猛 击.4.1. 7 一般大型器件应安装于条架或角钢上,小型器件应 安装于座板或板条上.4.1. 8 所有元件应根据其制造厂的安装条件〔包括使用条 件所需的飞弧距离,拆卸灭弧装置需要的空间等〕进行安装, 对于手动操作开关的安装必须保证开关的电弧对操作者不产 生危险.精选4.1. 9 所有电器件〔除电阻外〕,应牢固的固定在滑架或支 架上,不得悬吊在其它电器的端子或连接上.4.1.1 0 安装主回路元器件时,一般应保证上、下器件的 B 相接点对正,器件之间应有母线安装的足够距离,数量多的 同一型号规格的元器件须安装一致.4.2.紧固件和紧固方式：4.2.1所需的紧固件〔螺钉、螺母、垫圈等〕应有相应的 防锈保护层〔镀锌、发蓝等〕,方可用于安装.4.2.2六角螺栓一般用于框架条件安装板的紧固以及大于 M6 的紧固件的选用.4.2.3半圆头螺钉一般用紧固件 W M6 的选用.4.2.4双头螺柱用于管形电阻或筒形元件.4.2.5当...
