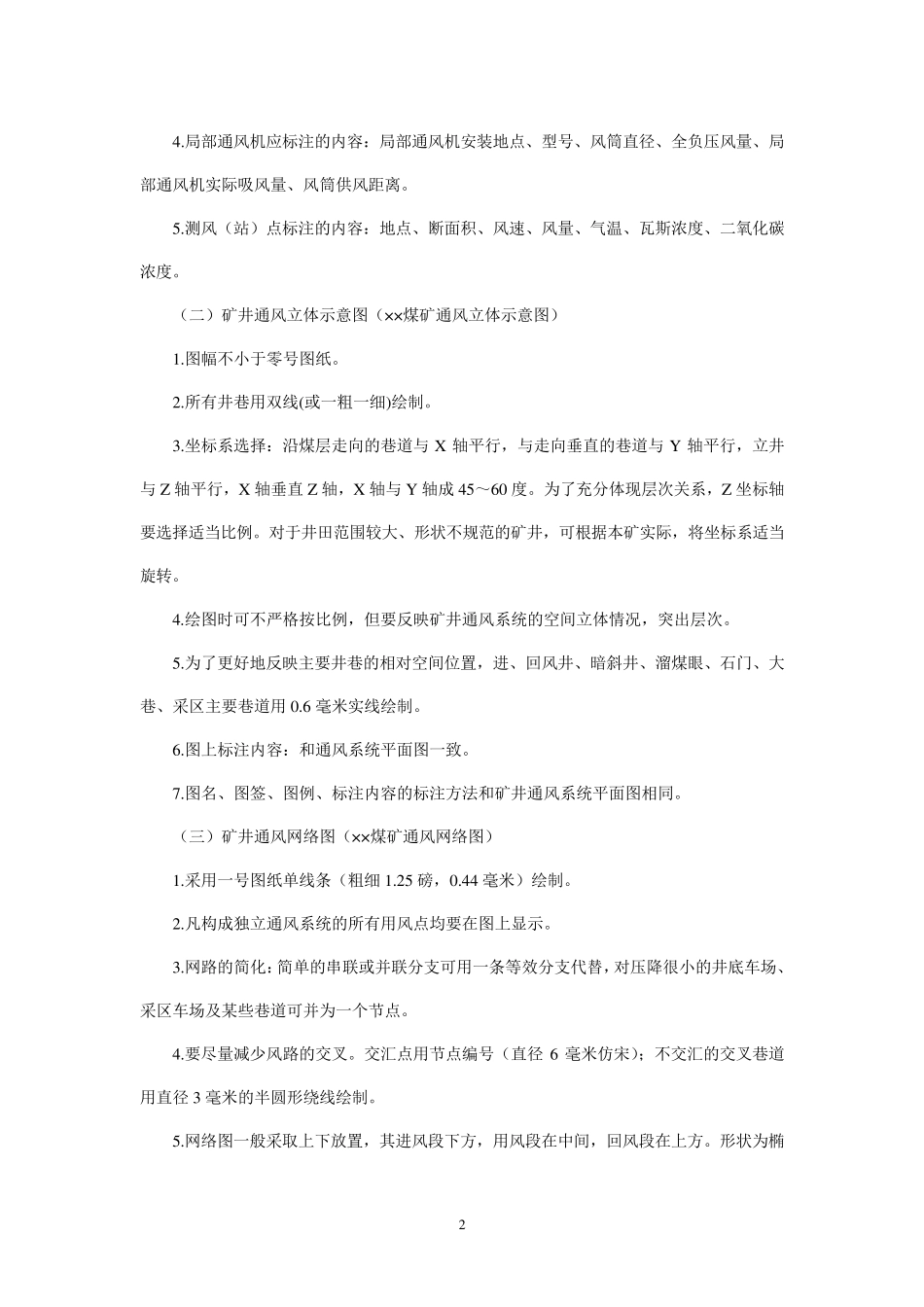

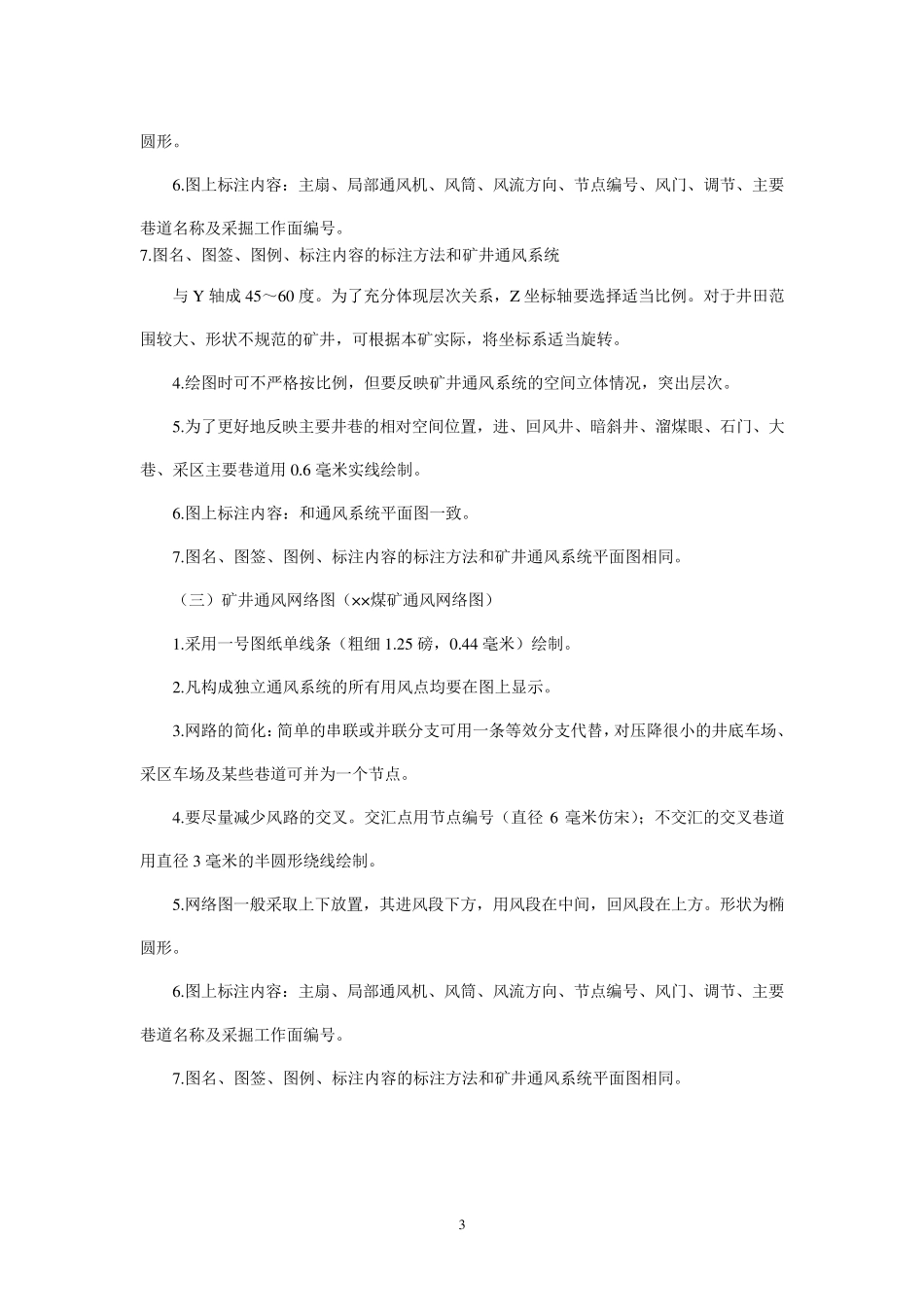

1 （最新）煤矿一通三防系统图绘制规范及图例 第一条 一通三防图纸绘制总体要求 1.整体布局合理、美观，图面整洁，线条均匀光滑。 2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。 3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高 33 毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距 30 毫米。 4.在每张图的左上角绘制一通三防图纸说明。图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。 5.在每张图的右下角绘制图签。 6.在每张图的左下角绘制一通三防图纸图例。 7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。 8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。 9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。 10.通风系统图中，测风站数量能够反映矿井风流分配情况。 第二条 矿井通风系统三种图的绘制要求及标注内容 （一）矿井通风系统平面图（××煤矿×煤层通风系统图） 1.在 1：2000 或 1：5000 采掘工程平面图上绘制。 2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。 3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。 2 4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。 5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。 （二）矿井通风立体示意图（××煤矿通风立体示意图） 1.图幅不小于零号图纸。 2.所有井巷用双线(或一粗一细)绘制。 3.坐标系选择：沿煤层走向的巷道与 X 轴平行，与走向垂直的巷道与 Y 轴平行，立井与 Z 轴平行，X 轴垂直 Z 轴，X 轴与 Y 轴成 45～60 度。为了充分体现层次关系，Z 坐标轴要选择适当比例。对于井田范围较大、形状不规范的矿井，可根据本矿实际，将坐标系适当旋转。 4.绘图时可不严格按比例，但要反映矿井通风系统的空间立体情况，突出层次。 5.为了更好地反映主要井巷的相对空间位置，进、...
