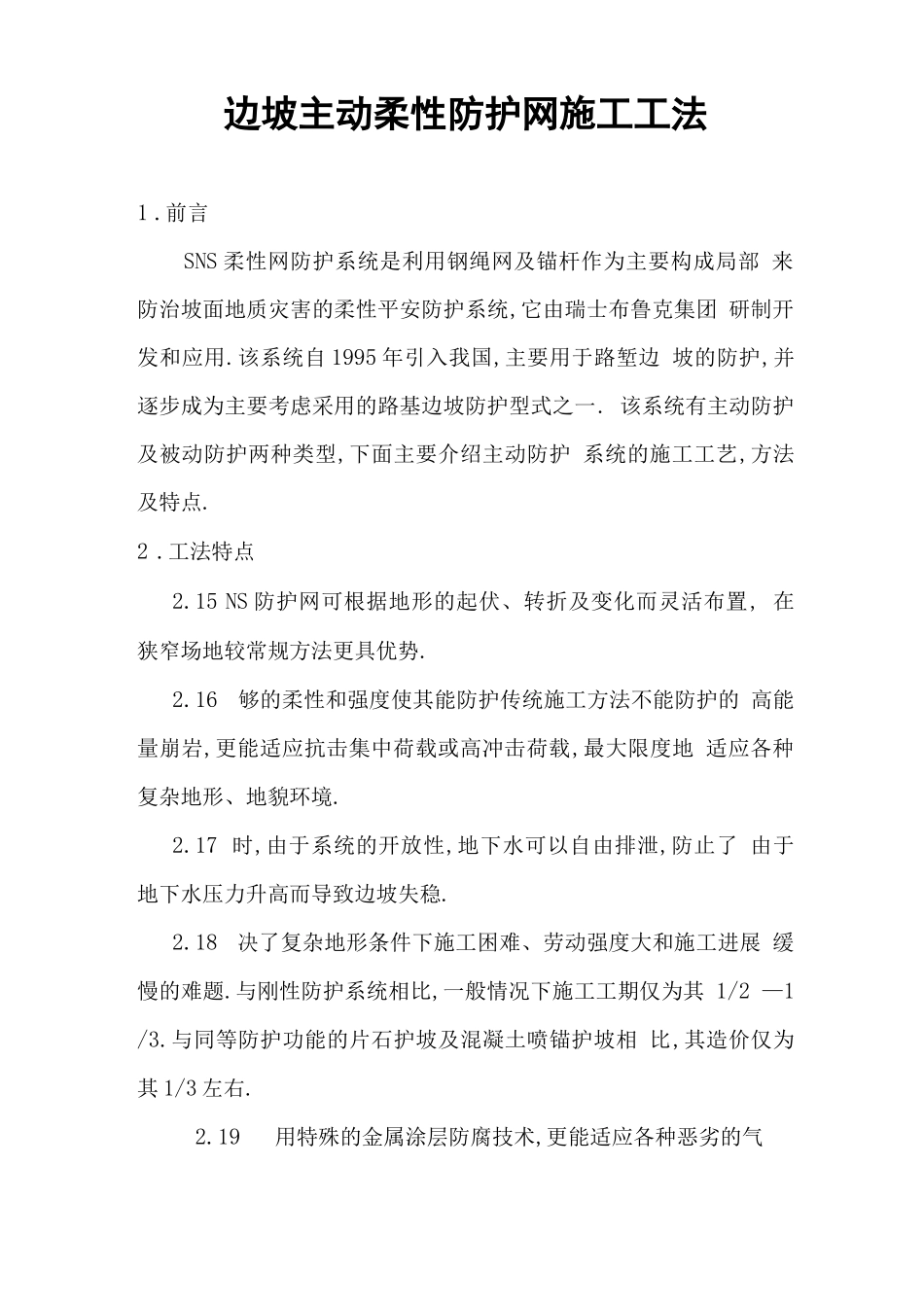

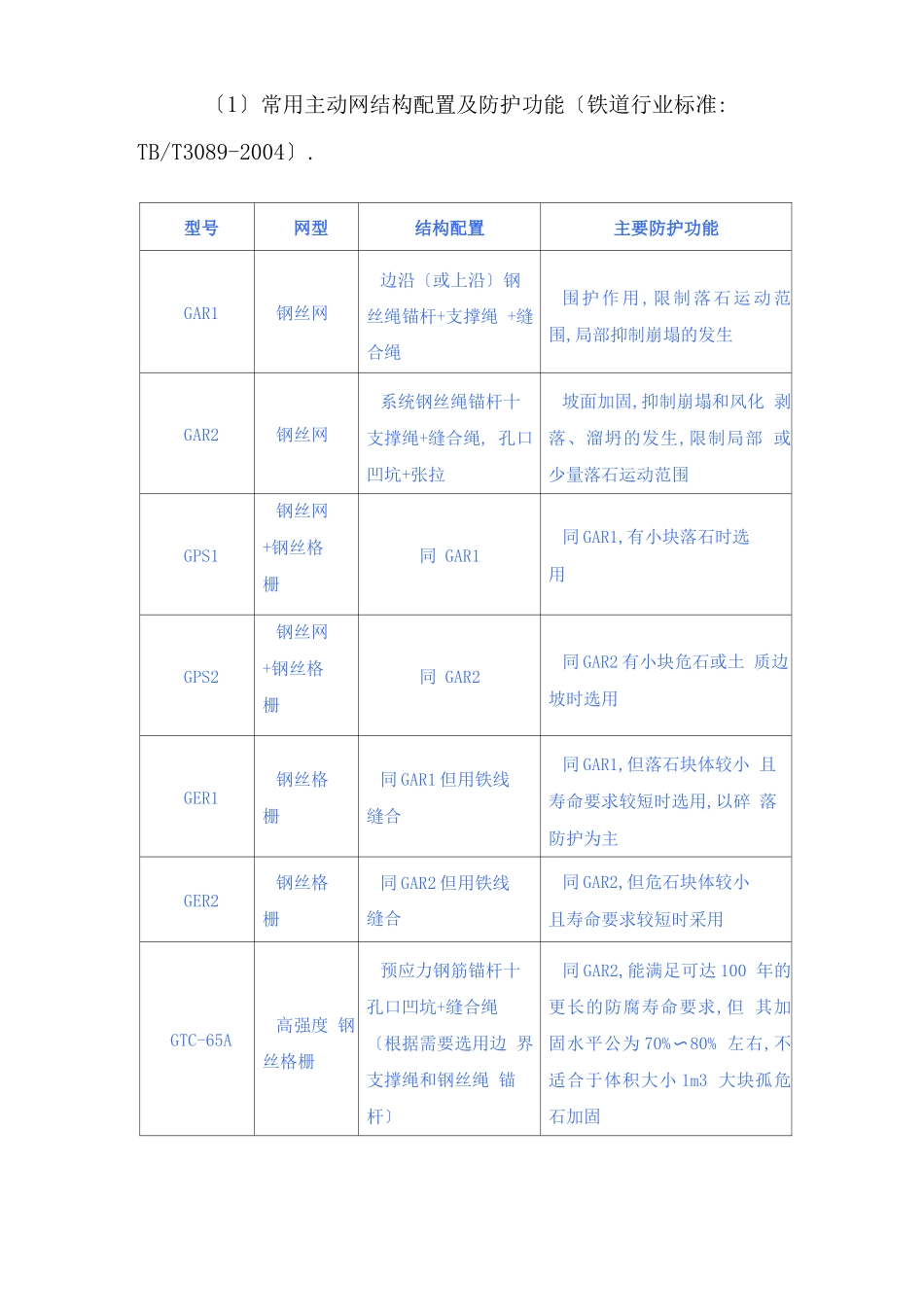

边坡主动柔性防护网施工工法1 .前言SNS 柔性网防护系统是利用钢绳网及锚杆作为主要构成局部 来防治坡面地质灾害的柔性平安防护系统,它由瑞士布鲁克集团 研制开发和应用.该系统自 1995 年引入我国,主要用于路堑边 坡的防护,并逐步成为主要考虑采用的路基边坡防护型式之一. 该系统有主动防护及被动防护两种类型,下面主要介绍主动防护 系统的施工工艺,方法及特点.2 .工法特点2.15 NS 防护网可根据地形的起伏、转折及变化而灵活布置, 在狭窄场地较常规方法更具优势.2.16够的柔性和强度使其能防护传统施工方法不能防护的 高能量崩岩,更能适应抗击集中荷载或高冲击荷载,最大限度地 适应各种复杂地形、地貌环境.2.17 时,由于系统的开放性,地下水可以自由排泄,防止了 由于地下水压力升高而导致边坡失稳.2.18决了复杂地形条件下施工困难、劳动强度大和施工进展 缓慢的难题.与刚性防护系统相比,一般情况下施工工期仅为其 1/2 —1/3.与同等防护功能的片石护坡及混凝土喷锚护坡相 比,其造价仅为其 1/3 左右.2.19用特殊的金属涂层防腐技术,更能适应各种恶劣的气 候条件,一般寿命可达 30〜50 年,必要时只需更换少量的部件即 可延长使用寿命.2.20统设置后视觉干扰少,不破环坡体原有稳定性,最大 限度地保护原始风貌,其开放特征给坡面绿化保存了必要的条 件,植物能够在其开放的空间上自由生长,植物根系的固土作用 与坡面防护系统结为一体,从而抑制边坡遭受进一步风化剥蚀和 水土流失,实现最正确的边坡防护和环境保护.3 .应用范围(1)适用于岩石高边坡.主要功能是围护作用,限制落石 运动范围,解决落石对行车的危害.(2)适用于地形狭窄,坡面起伏较大的边坡.(3)适用于对环境保护要求较高的边坡,完成加固防护工 程后的边坡,仿佛披上了一件由金丝银线密密编织而成的柔韧披 肩,既美观又平安.(4)适用于施工工期要求比拟紧凑的边坡,与传统的施工 方法相比,克服了老式刚性边坡防护施工中工期长的弊端.4 .工艺原理在开挖好的岩石边坡坡面钻孔后安设钢绳锚杆,并采用“O〞 形环及钢丝固定厂家加工好的钢丝网、钢丝格栅.施工后形成网 状结构包裹岩石边坡坡面,给岩石边坡表层施加一定的预应力.4.1 材料〔1〕常用主动网结构配置及防护功能〔铁道行业标准:TB/T3089-2004〕.型号网型结构配置主要防护功能GAR1钢丝网边沿〔或上沿〕钢 丝绳锚杆+支撑绳 +缝合绳围护作用,限制落石运动范 围,局部抑制崩塌的发生GAR2钢丝网系统钢丝绳锚杆十 支撑...
