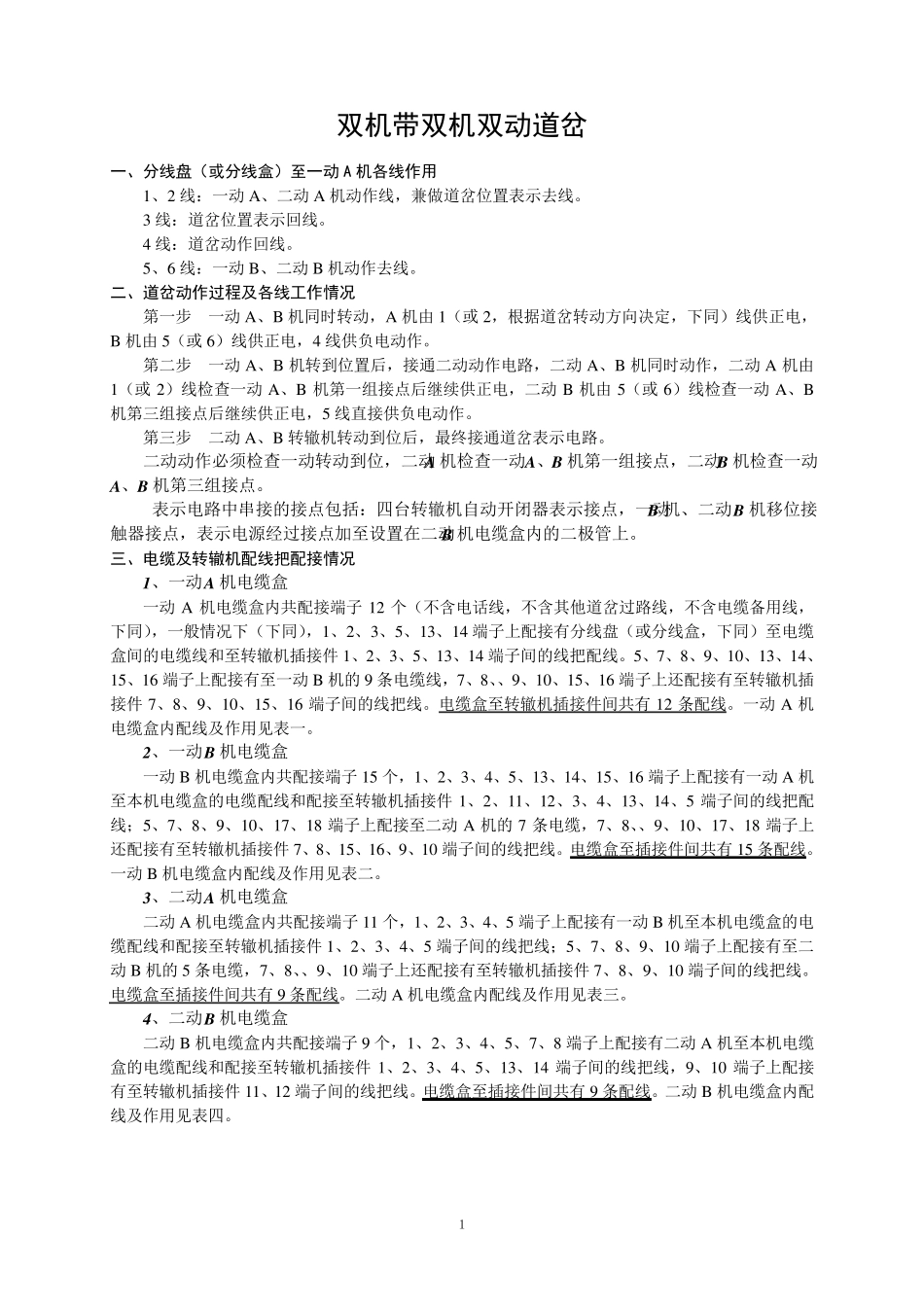

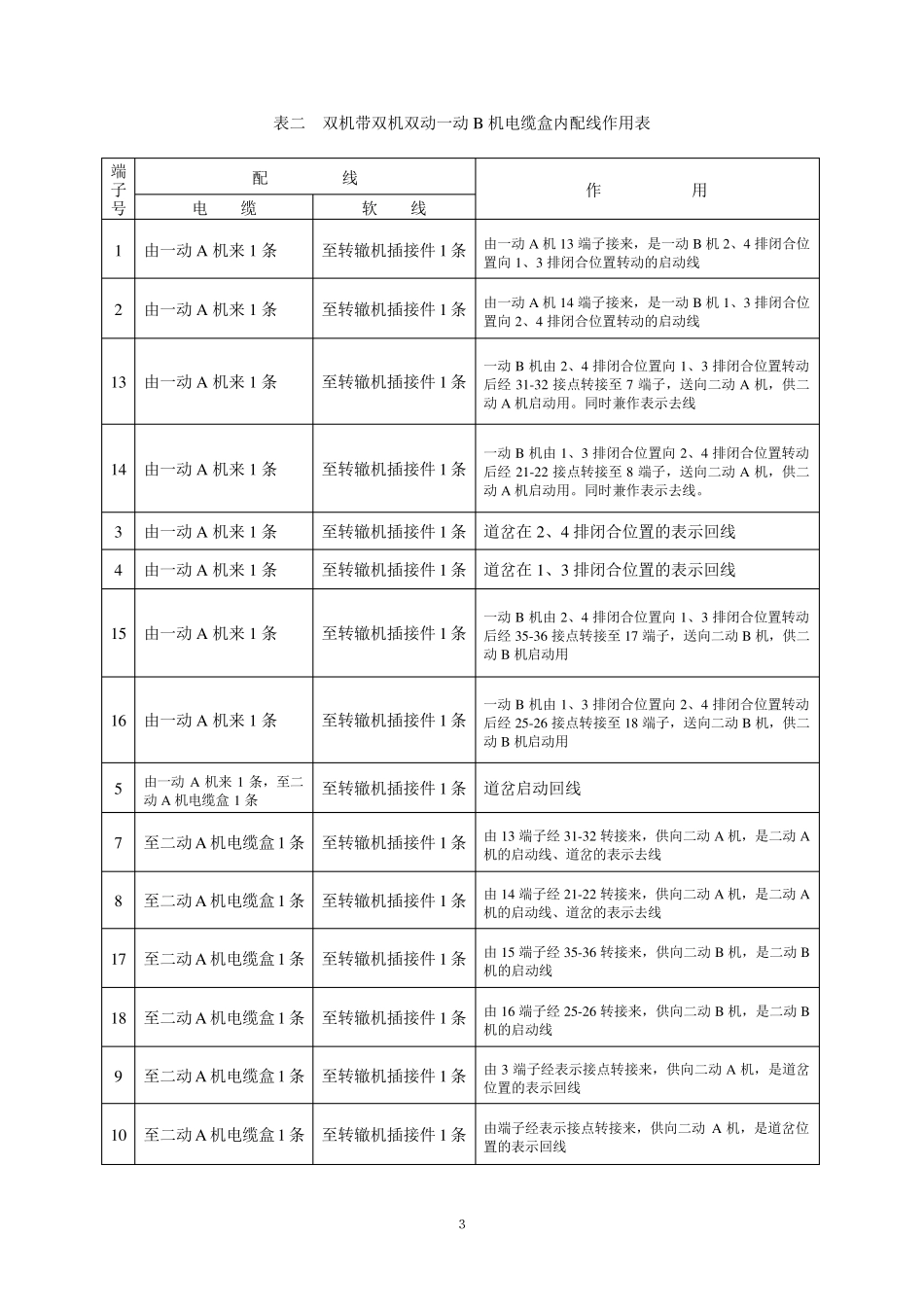

1 双机带双机双动道岔 一、分线盘(或分线盒)至一动A 机各线作用 1、2 线:一动 A、二动 A 机动作线,兼做道岔位置表示去线。 3 线:道岔位置表示回线。 4 线:道岔动作回线。 5、6 线:一动 B、二动 B 机动作去线。 二、道岔动作过程及各线工作情况 第一步 一动 A、B 机同时转动,A 机由 1(或 2,根据道岔转动方向决定,下同)线供正电,B 机由 5(或 6)线供正电,4 线供负电动作。 第二步 一动 A、B 机转到位置后,接通二动动作电路,二动 A、B 机同时动作,二动 A 机由1(或 2)线检查一动 A、B 机第一组接点后继续供正电,二动 B 机由 5(或 6)线检查一动 A、B机第三组接点后继续供正电,5 线直接供负电动作。 第三步 二动 A、B 转辙机转动到位后,最终接通道岔表示电路。 二动动作必须检查一动转动到位,二动A 机检查一动A 、B 机第一组接点,二动B 机检查一动A 、B 机第三组接点。 表示电路中串接的接点包括:四台转辙机自动开闭器表示接点,一动B 机、二动B 机移位接触器接点,表示电源经过接点加至设置在二动B 机电缆盒内的二极管上。 三、电缆及转辙机配线把配接情况 1、一动A 机电缆盒 一动 A 机电缆盒内共配接端子 12 个(不含电话线,不含其他道岔过路线,不含电缆备用线,下同),一般情况下(下同),1、2、3、5、13、14 端子上配接有分线盘(或分线盒,下同)至电缆盒间的电缆线和至转辙机插接件 1、2、3、5、13、14 端子间的线把配线。5、7、8、9、10、13、14、15、16 端子上配接有至一动 B 机的 9 条电缆线,7、8、、9、10、15、16 端子上还配接有至转辙机插接件 7、8、9、10、15、16 端子间的线把线。电缆盒至转辙机插接件间共有 12 条配线。一动 A 机电缆盒内配线及作用见表一。 2、一动B 机电缆盒 一动 B 机电缆盒内共配接端子 15 个,1、2、3、4、5、13、14、15、16 端子上配接有一动 A 机至本机电缆盒的电缆配线和配接至转辙机插接件 1、2、11、12、3、4、13、14、5 端子间的线把配线;5、7、8、9、10、17、18 端子上配接至二动 A 机的 7 条电缆,7、8、、9、10、17、18 端子上还配接有至转辙机插接件 7、8、15、16、9、10 端子间的线把线。电缆盒至插接件间共有 15 条配线。一动 B 机电缆盒内配线及作用见表二。 3、二动A 机电缆盒 二动 A 机电缆盒内共配接端子 11 个,1、2、3、4、5 端子上配...
