道岔铝热焊施工作业指导书VIP免费

道岔铝热焊施工作业指导书_第1页
1/19
道岔铝热焊施工作业指导书_第2页
2/19
道岔铝热焊施工作业指导书_第3页
3/19

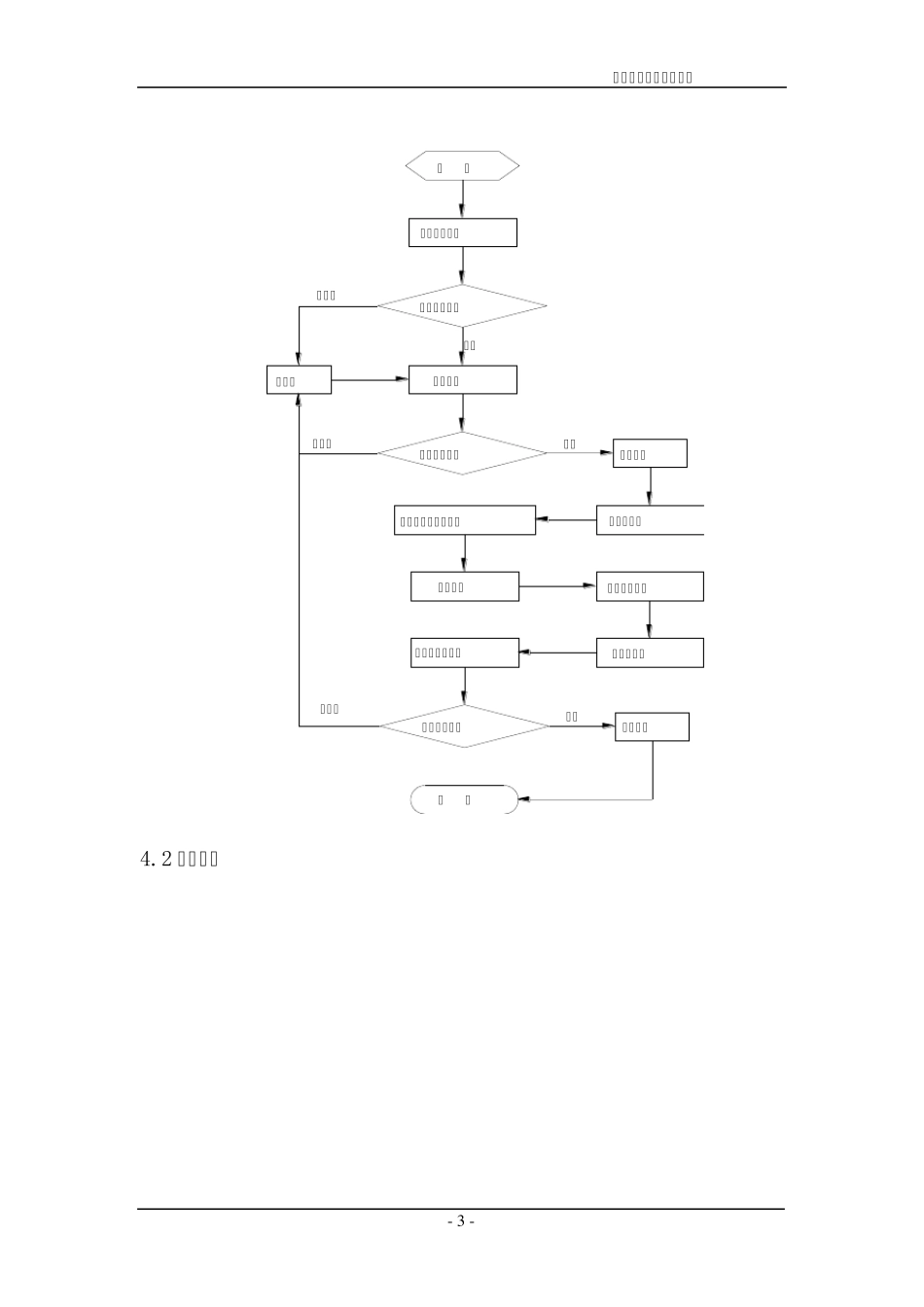

铝热焊施工作业指导书 - 1 - 铝热焊施工作业指导书 1 适用范围 本作业指导书适用于三标段管段道岔铝热焊作业。 2 作业准备 1)组织技术管理人员进行学习,熟悉规范和技术标准; 2)对进场人员进行技术、安全等方面的培训,特殊工种需持证上岗,如焊接、探伤等; 3) 焊接前对不同钢轨组合的焊头进行铝热焊工艺的型式检验,正式焊接前必须在型式检验通过的情况下才能进行; 4)焊接前准备齐全焊接所有的施工机具,如锯轨机、推瘤机、仿形打磨机、角磨机、对正架等,并对各种机具设备已进行调试,确保其状态良好,满足施工要求。 3 技术要求 根据《京沪高速铁路高速道岔铺设验收技术要求(暂行)》(京沪高速工[2010]82 号)的规定,焊缝平直度检验要求如下: 部位 标准值(mm/m) 顶面 0~ +0.2 工作面 0~ -0.2 圆弧面 0~ -0.2 轨底(焊筋) 0~ +0.5 检测焊缝平直度的同时,根据《中华人民共和国铁道行业标准——钢轨焊接 第 1 部分:通用技术条件》( TB/T 1632.1-2005)、《中华人民共和国铁道行业标准——钢轨焊接 第3 部分:通用技术条件》 铝热焊施工作业指导书 - 2 - ( TB/T 1632.3-2005)的相关规定,仍需对焊缝进行超声波探伤。焊接接头中的缺陷当量大于探伤灵敏度规定值时,应判定焊接接头不合格,即发现如下缺陷时应判废: 1) 双探头探伤时:轨底角(距轨底角20mm 范围)大于等于φ 3-6dB(比φ 3平底孔反射波低6dB) 平底也当量;其他部位大于等φ 3平底孔当量; 2)横波单探头探伤时:轨头和轨腰大于等于φ 3 长横孔当量;轨底大于等于φ 4 竖孔当量;轨底角(距轨底角20mm 范围)大于等于 φ 4-6dB 竖孔当量; 3)铝热焊0°探头探伤时:大于等于φ 5 长横孔当量; 4)缺陷的当量比探伤灵敏度规定的缺陷低3dB,但延伸长度大于6mm 时。 4 施工程序与工艺流程 4.1 铝热焊工艺流程 现场铝热焊接工艺流程图如下: 铝热焊施工作业指导书 - 3 - 开 始拆除钢轨扣件焊前钢轨检查轨端处理扣箱及封箱钳锅装料,安装支架接头预热拆模,推瘤热打磨及冷打磨恢复线路结 束轨端处理检查接头探伤检查合格锯轨头不合格不合格不合格合格轨端对正铝热焊汁灌注合格 4.2 施工程序 铝热焊施工作业指导书 - 4 - 1)拆除扣件,检查钢轨状态,按轨缝要求进行锯轨。 2)轨端处理,打磨光滑。 铝热焊施工作业指导书 - 5 - 3)轨头对正,调尖峰。 4)安装...
