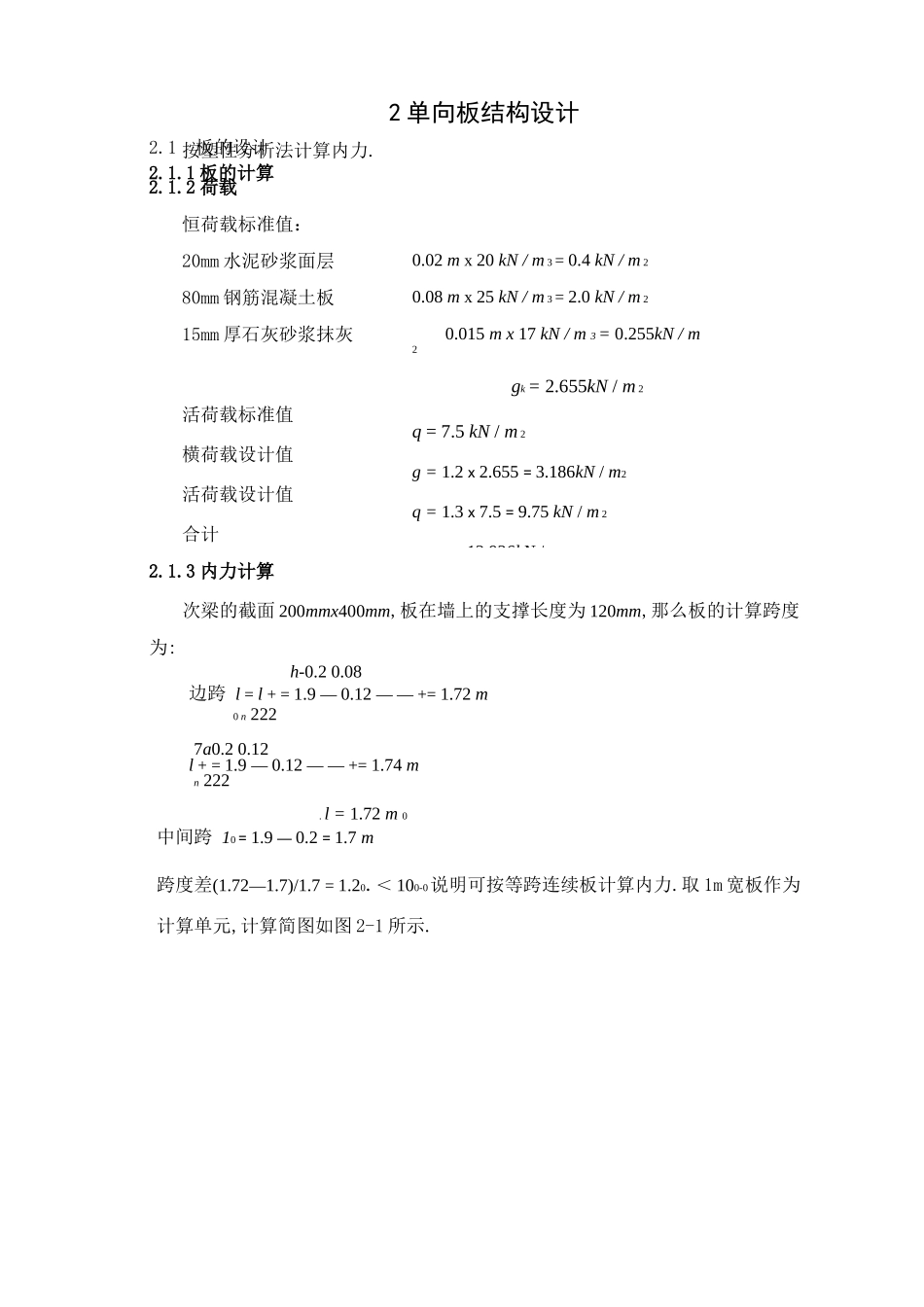

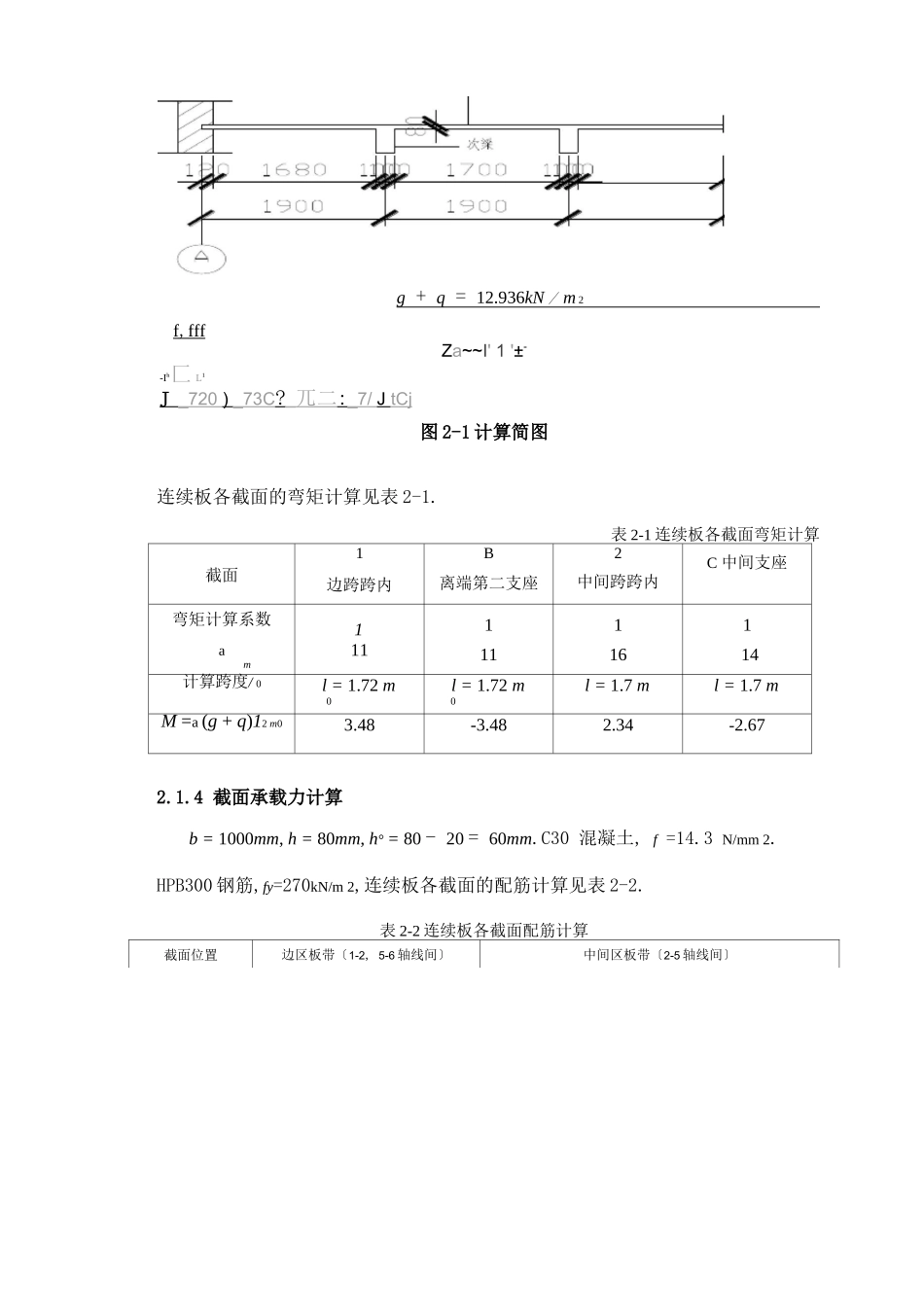

1 根本情况本设计 XXXXXXXXX,进行设计计算.重庆三元玩具厂房采用钢筋混凝土内框架 承重,外墙为 370mm 砖砌承重.采用单向板肋梁楼盖.楼面做法：20mm 厚水泥砂浆面层,钢筋混凝土现浇板,15mm 厚石灰砂浆抹灰.荷载：永久荷载,包过梁、柱、板及构造层自重,钢筋混凝土容重 25kN/m 3, 水泥砂浆容重 20 kN/m3,石灰砂浆容重 17 kN/m3,分项系数 y「1.2.可变荷载, 楼面均分布荷载为 7.5kN/m3,分项系数 y^二 1.3.材料选用：混凝土采用 C30 ( f =14.3N/mm2, f = 1.43N/mm2)；钢筋 主梁、次梁采用 HRB335 级(fy=300 kN/m2)钢筋,其它均用 产 8300 级(f =270kN/m3)钢筋.主梁沿房屋的横向布置,次梁沿纵向布置.主梁的跨度是 5.7m,次梁的跨度是 4.8m.梁每跨内布置两根次梁.其间距是 1.9m.楼盖的布置如图 1-1.根据构造要求,板厚取 h = 80mm > — ^ g?-47.5mm4040次梁截面高度应满足 h --——--4800〜4800 - 266〜400mm 18 121812取 h=400mm,截面宽度取为 b=200mm.主梁的截面高度应满足 h ---〜■- - 5700〜5700 - 380〜570mm15 101510取截面高度 h=500mm,截面宽度取为 b=250mm.■ r,IT----———————壬1{dE子 F}121*J* — —_ _-|~一 " ca, r.dp DO,ilSOO理iWjfl 口 , 日匕 e「吟』七图 1-1 楼盖布置图2 单向板结构设计h-0.2 0.08边跨 l = l + = 1.9 — 0.12 — — += 1.72 m0 n 2227a0.2 0.12l + = 1.9 — 0.12 — — += 1.74 mn 222. l = 1.72 m 0中间跨 10 = 1.9 — 0.2 = 1.7 m跨度差(1.72—1.7)/1.7 = 1.20. ＜ 100-0说明可按等跨连续板计算内力.取 1m 宽板作为计算单元,计算简图如图 2-1 所示.2.1板的设计2.1.1 板的计算按塑性分析法计算内力.2.1.2 荷载恒荷载标准值：20mm 水泥砂浆面层80mm 钢筋混凝土板15mm 厚石灰砂浆抹灰活荷载标准值横荷载设计值活荷载设计值合计2.1.3 内力计算0.02 m x 20 kN / m 3 = 0.4 kN / m 20.08 m x 25 kN / m 3 = 2.0 kN / m 20.015 m x 17 kN / m 3 = 0.255kN / m 2gk = 2.655kN / m 2q = 7.5 kN / m 2g = 1.2 x 2.655 = 3.186kN / m2q = 1.3 x 7.5 = 9.75 kN / m 2g + q = 12.936kN / m2次梁的截面 200mmx400mm,板在墙上的支撑长度为 120mm,那么板的计算跨度为:g + q = 12.936kN / m 2f , ff...
