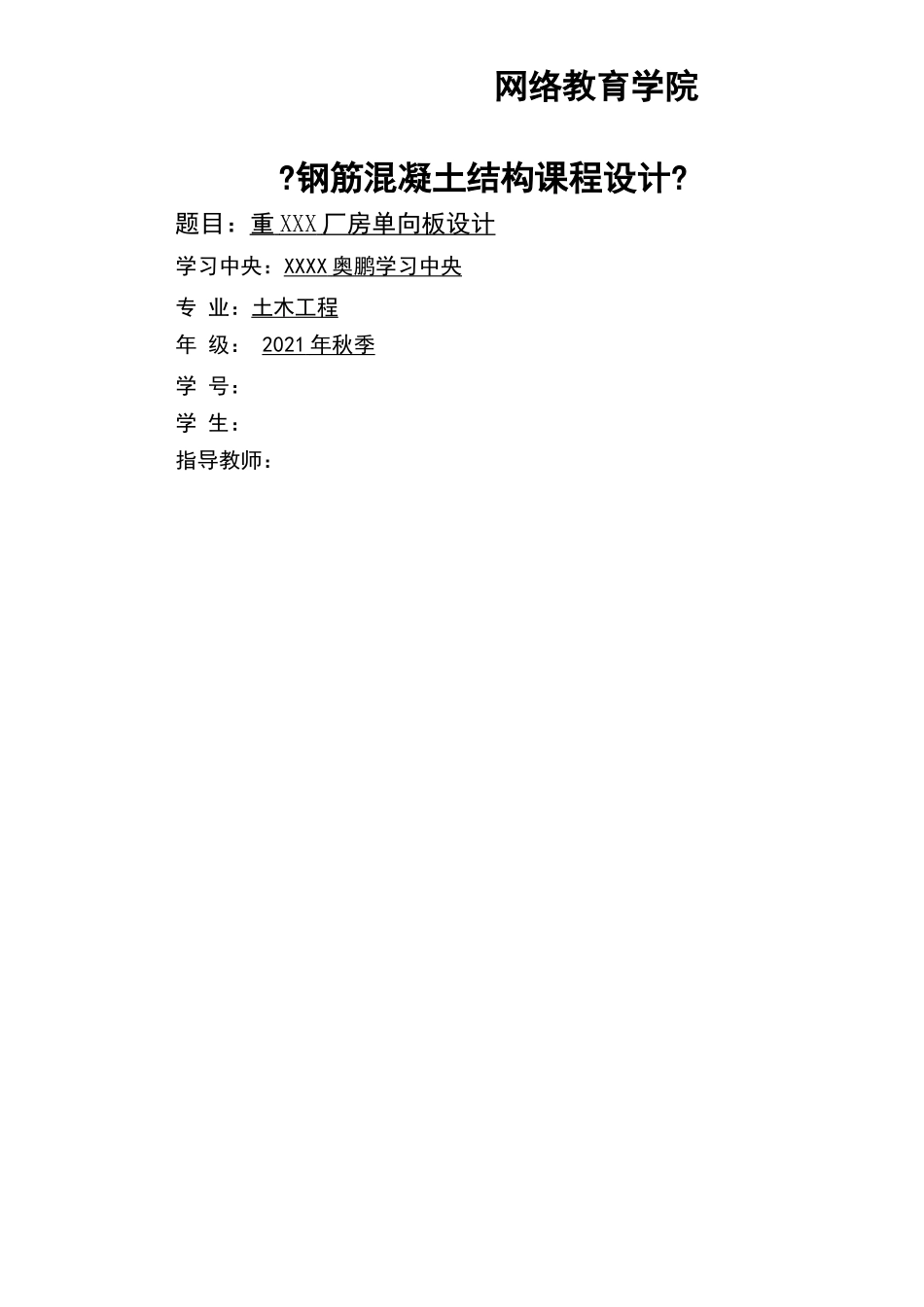

网络教育学院?钢筋混凝土结构课程设计?题目：重 XXX 厂房单向板设计 学习中央：XXXX 奥鹏学习中央 专 业：土木工程年 级： 2021 年秋季 学 号：学 生：指导教师：1 根本情况本设计 XXXXXXXXX,进行设计计算.重庆三元玩具厂房采用钢筋混凝土内框架 承重,外墙为 370mm 砖砌承重.采用单向板肋梁楼盖.楼面做法：20mm 厚水泥砂浆面层,钢筋混凝土现浇板,15mm 厚石灰砂浆抹 灰.荷载：永久荷载,包过梁、柱、板及构造层自重,钢筋混凝土容重 25 kN/m3, 水泥砂浆容重 20 kN/m3,石灰砂浆容重 17 kN/m3,分项系数 y「1.2.可变荷载, 楼面均分布荷载为 7.5 kN/m3,分项系数 y「1.3.材料选用：混凝土采用 C30( fc=14.3 N/mm2,f^=1.43 N/mm2)；钢筋 主梁、次梁采用 HRB335 级(fy=300 kN/m2)钢筋,其它均用 注 8300 级(f =270 kN/m3)钢筋.主梁沿房屋的横向布置,次梁沿纵向布置.主梁的跨度是 5.7m,次梁的跨度是 4.8m.梁每跨内布置两根次梁.其间距是 1.9m.楼盖的布置如图 1-1.根据构造要求,板厚取 h = 80mm > — ^ 1292 = 47.5mm4040次梁截面高度应满足 h = — : — = 48°° : 48°° = 266 : 400mm18 121812取 h=400mm,截面宽度取为 b=200mm.主梁的截面高度应满足 h = — : — = 5700 : 5700 = 380〜570mm15 101510取截面高度 h=500mm,截面宽度取为 b=250mm.图 1-1 楼盖布置图2 单向板结构设计2.1 板的设计2.1.1 板的计算次梁的截面 200mmx400mm,板在墙上的支撑长度为 120mm,那么板的计算跨度 为:、」由 7 h h0.2 0.08边跨 l = l + = 1.9 — 0.12 — — += 1.72 m中间跨 10 = 1.9 — 0.2 = 1.7 m跨度差(1.72—1.7)/1.7 = 1.200 < 1000说明可按等跨连续板计算内力.取 1m 宽板作为 计算单元,计算简图如图 2-1 所示.图 2-1 计算简图连续板各截面的弯矩计算见表 2-1.表 2-1 连续板各截面弯矩计算截面1边跨跨内B离端第二支 座2中间跨跨内C 中间支座弯矩计算系数按塑性分析法计算内力.2.1.2 荷载恒荷载标准值：20mm 水泥砂浆面层80mm 钢筋混凝土板15mm 厚石灰砂浆抹灰活荷载标准值横荷载设计值活荷载设计值合计2.1.3 内力计算0.02 m x 20 kN / m 3 = 0.4 kN / m 20.08 m x 25 kN / m 3 = 2.0 kN / m 20.015 m x17 kN / m 3 = 0.255kN / m 2q = 7.5 kN / m 2g = 1.2 x 2.655 ...
