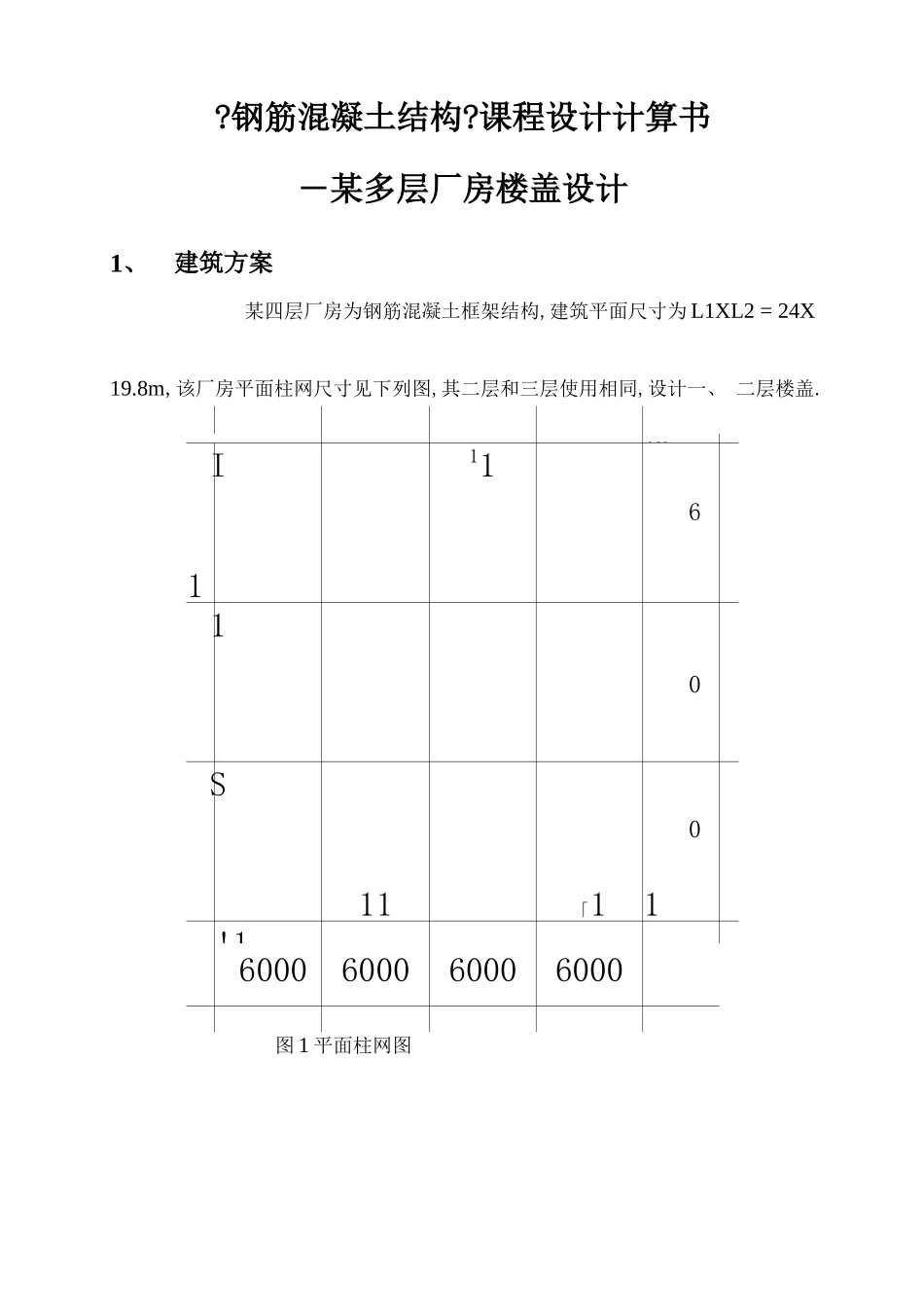

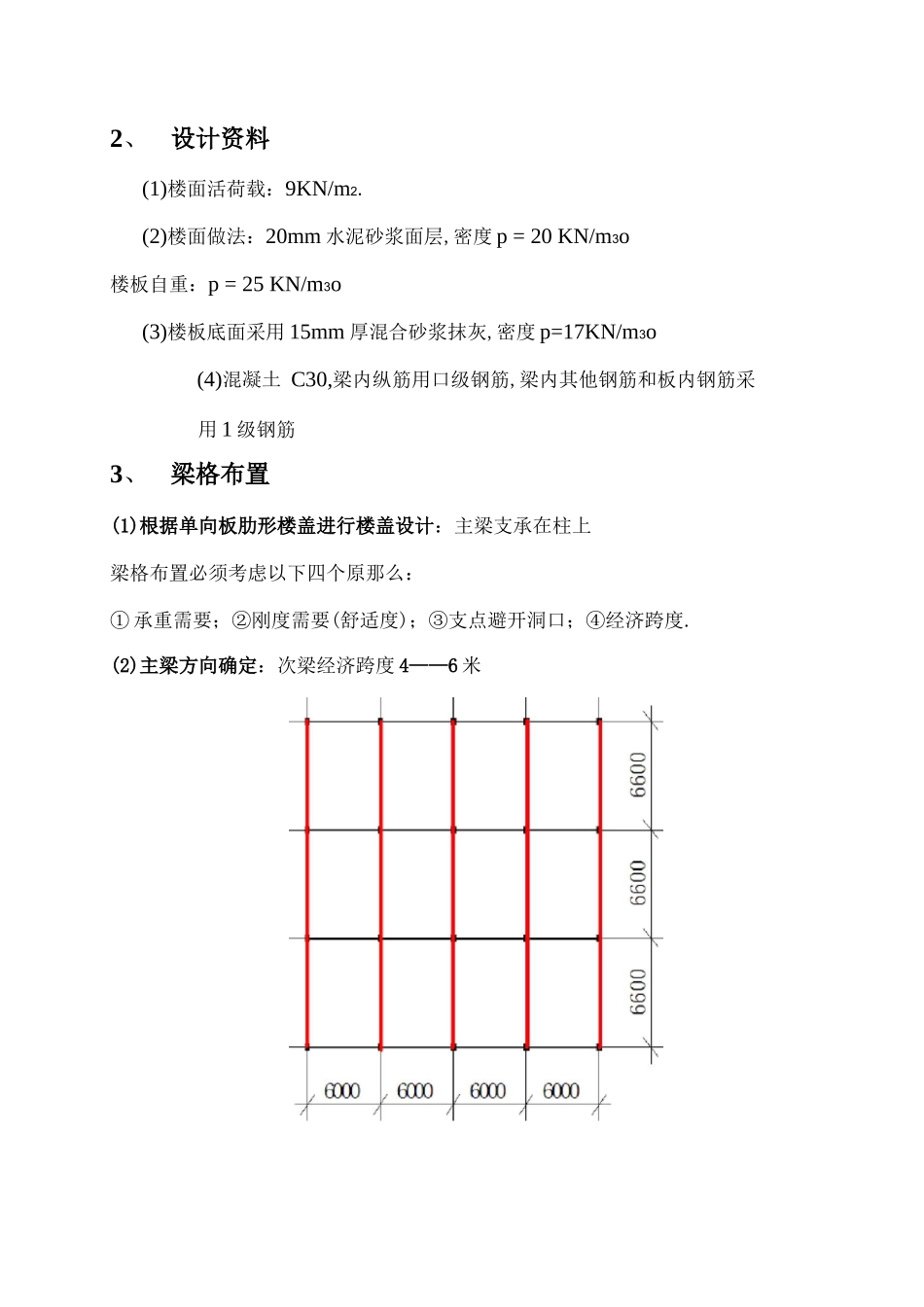

?钢筋混凝土结构?课程设计专 业：土木工程年 级：2021 级班次 2 班名：一指导教师：完成时间：2021.1.8成 绩：西南大学工程技术学院?钢筋混凝土结构?课程设计计算书―某多层厂房楼盖设计某四层厂房为钢筋混凝土框架结构,建筑平面尺寸为 L1XL2 = 24X19.8m,该厂房平面柱网尺寸见下列图,其二层和三层使用相同,设计一、 二层楼盖.1XI116110S11「101!16000600060006000图 1 平面柱网图1、建筑方案2、设计资料(1)楼面活荷载：9KN/m2.(2)楼面做法：20mm 水泥砂浆面层,密度 p = 20 KN/m3o楼板自重：p = 25 KN/m3o(3)楼板底面采用 15mm 厚混合砂浆抹灰,密度 p=17KN/m3o(4)混凝土 C30,梁内纵筋用口级钢筋,梁内其他钢筋和板内钢筋采用 1 级钢筋3、梁格布置(1)根据单向板肋形楼盖进行楼盖设计：主梁支承在柱上梁格布置必须考虑以下四个原那么：① 承重需要；②刚度需要(舒适度)；③支点避开洞口；④经济跨度.(2)主梁方向确定：次梁经济跨度 4——6 米图 2 主梁布置图(3)次梁布置：单向板经济跨度 1.5——3 米.―1—1-i-1L1JL. \1 \O O9 9F* OO9 , gV1—1OO99',1OO g9।工V、、OS9, O O9 9,二,6000/ 6000:6000, 60001 、,’,6000..6000/ 6000/ 60001.、1AAA.-■1图 3 次梁布置图图 4 梁格布置图(3)板、次梁、主梁截面尺寸初步确定(表 14-1)梁.板截面的常用尺寸构件种美高跨比 wn备注钙 单跨简支梁1/18-1/12 1/14-1ZS 1/14-1/8梁的宽高比〕 一般为 1 白~1 屋 3 以50mm 为频单向板2Z30量 4 嘴厚：屋面板用^GOmm民用建筑楼板 h 5：60mm 工楼板 h孑 70mm 行车道下的楼％ 三 80mm双向板四边简支 四边连续5:1/40高跨比用"中曲取矩向跨度板厚一^宜为 80mm 姿 W 160mm密肋板5:1/202/25面板卜 50mm 助高票 2501nm悬臂板三 1/12板的悬臂长度 W500mm,h60mm板由悬臂长度 a 12gmm 涡 5:100mm无柱帽 有柱帽汩加 孑 1Z35150mm板：根据新标准要求〔上表〕,板跨 2200mm,板厚 h 应＞72mm,取 h=100〔10mm 倍数〕次梁：根据上表,次梁跨度 6000mm,次梁高度应在 350〜500 之间, 取次梁高度 h「400mm,根据高度的 1/2〜1/3 取截面宽度,取高度的 1/2 为次梁宽度 bc=200mm 〔次梁高和宽均为 50mm 倍数〕主梁：根据上表,主梁跨度 6600mm,主梁高度应在 400〜550 之间, 取主梁高度 h「500mm 〔主梁高度应大于或等于次梁高度,一般大于次梁 高度〕,根据高度的 1/2〜1/3...
