道路勘测设计课程设计总说明VIP免费

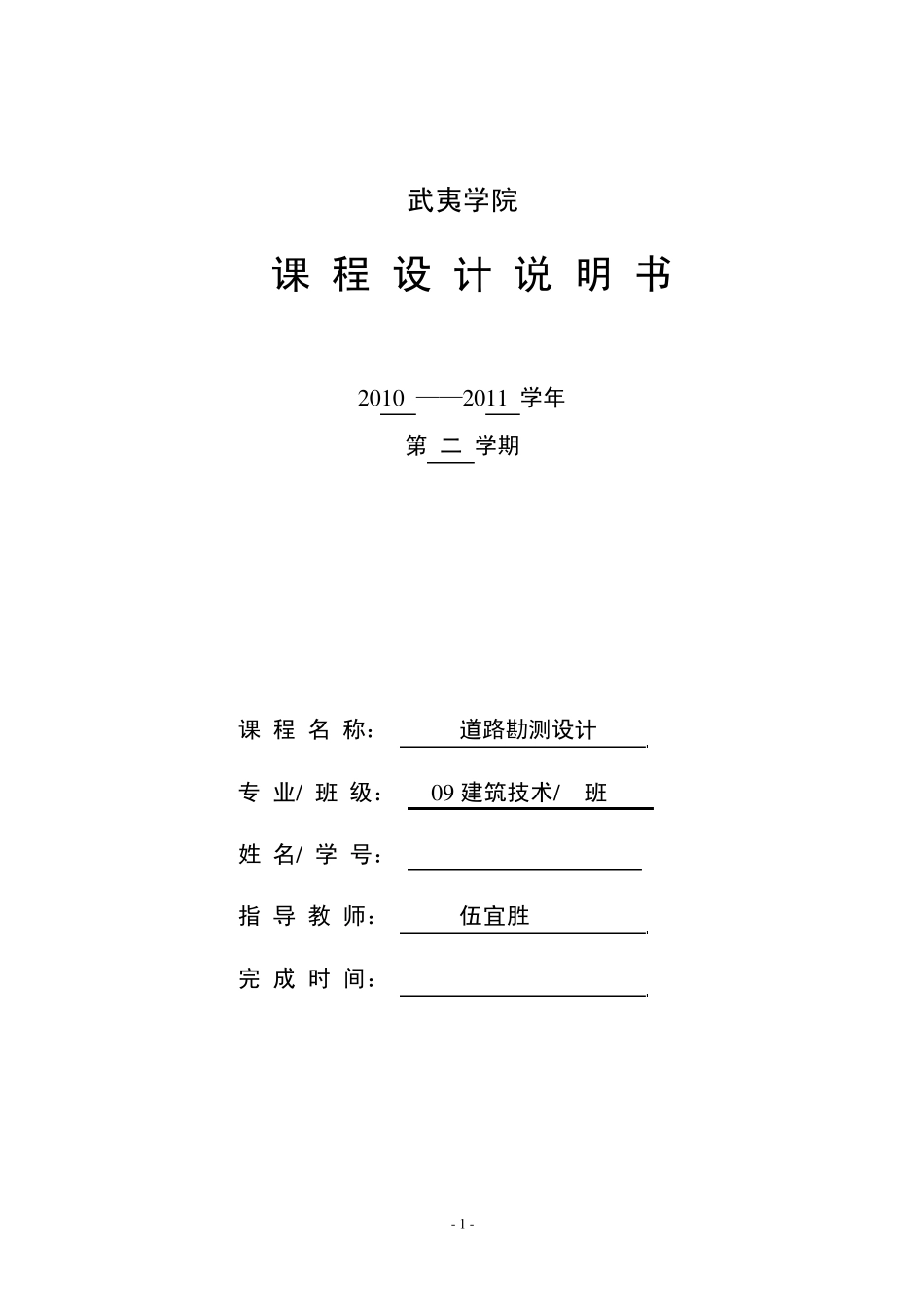

- 1 - 武夷学院 课 程 设 计 说 明 书 2 0 1 0 ——2 0 1 1 学年 第 二 学期 课 程 名 称： 道路勘测设计 专 业/ 班 级： 0 9 建筑技术/ 班 姓 名/ 学 号： 指 导 教 师： 伍宜胜 完 成 时 间： - 2 - 目录 一、概述 .......................................... 3 二、总体设计 ..................................... 3 三、路线工程 ..................................... 4 附图： 1 、总平面设计图 ............................................................... 1 张 2 、纵断面设计图 ............................................................... 1 张 3 、道路标准横断面设计图 ............................................... 1 张 - 3 - 某三级公路道路设计总说明书 一、概述 （一）总体任务 在指导老师提供的工程资料的基础上，完成路线平纵横的设计工作。 （二）技术标准 公路等级： 三级 设计使用年限：10年 路基宽度：13m 计算行车速度：40km/h 极限最小半径：60m 一般最小半径：100m 停车视距：40m 最大纵坡：7% 凹形竖曲线一般最小半径：700m 最小竖曲线长度：35m （三）路线概况 本设计任务段始于 A点，止于 B点；起止里程桩号为 K0+000～K0+990，全长约990m，为双向 2车道。 二、总体设计 1、 选线原则 （1） 在多方案论证比较的基础上选最优方案。 （2）路线设计与路线布设应该在保证行车安全、舒适、快速的前提下，使工程数量最小、造价最低、营运费用省、效益好，并有利于施工和养护。在工程量增加不大时，应该尽量采用较高的技术指标，不宜轻易采用低限指标，也不应该片面追求高指标。 （3）选线应同农田基本建设相配合，做到少占田地，注意尽量不占高产田、经 - 4 - 济作物田或经济林园等。 （4）选线时应对工程式地质和水文地质进行深入勘测，查清基对道路工程的影响程度。 （5）选线应重视环境保护，注意由于修路以及汽车运行所产生的影响与污染等问题。 2、设计依据 （1）《公路路线设计规范》（JTG D20-2006） （2）《公路工程技术标准》（JTGB01-2003）； 三、路线工程 （一）总体设计的设计原则、依据 1、设计原则 设计中充分考虑路线符合技术标准，行车舒适，线性美观，工程量小等条件。 2、设计依据 （1）《公路路线设计规范》（JTG D20-2006） （2）《公路工程技...
