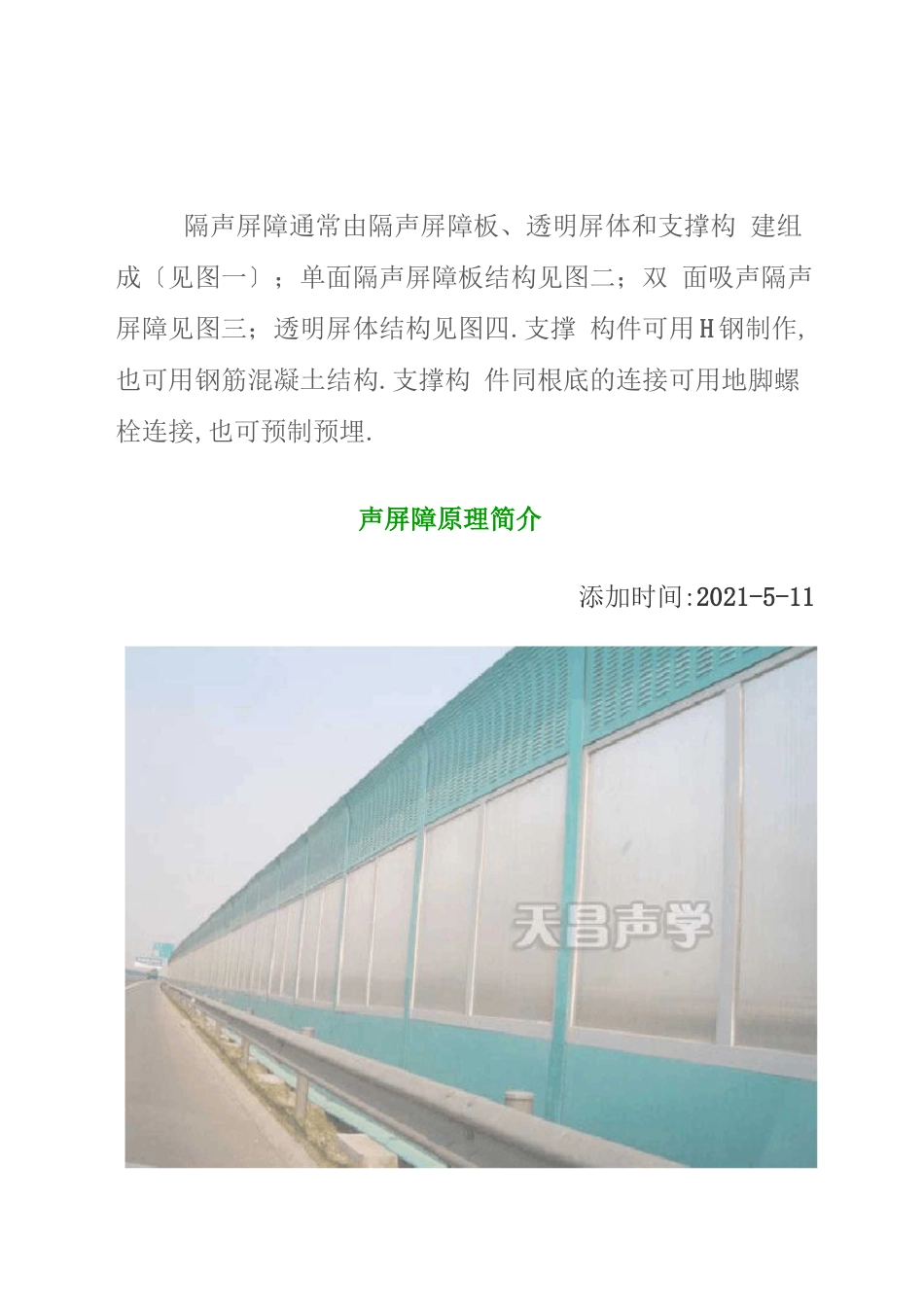

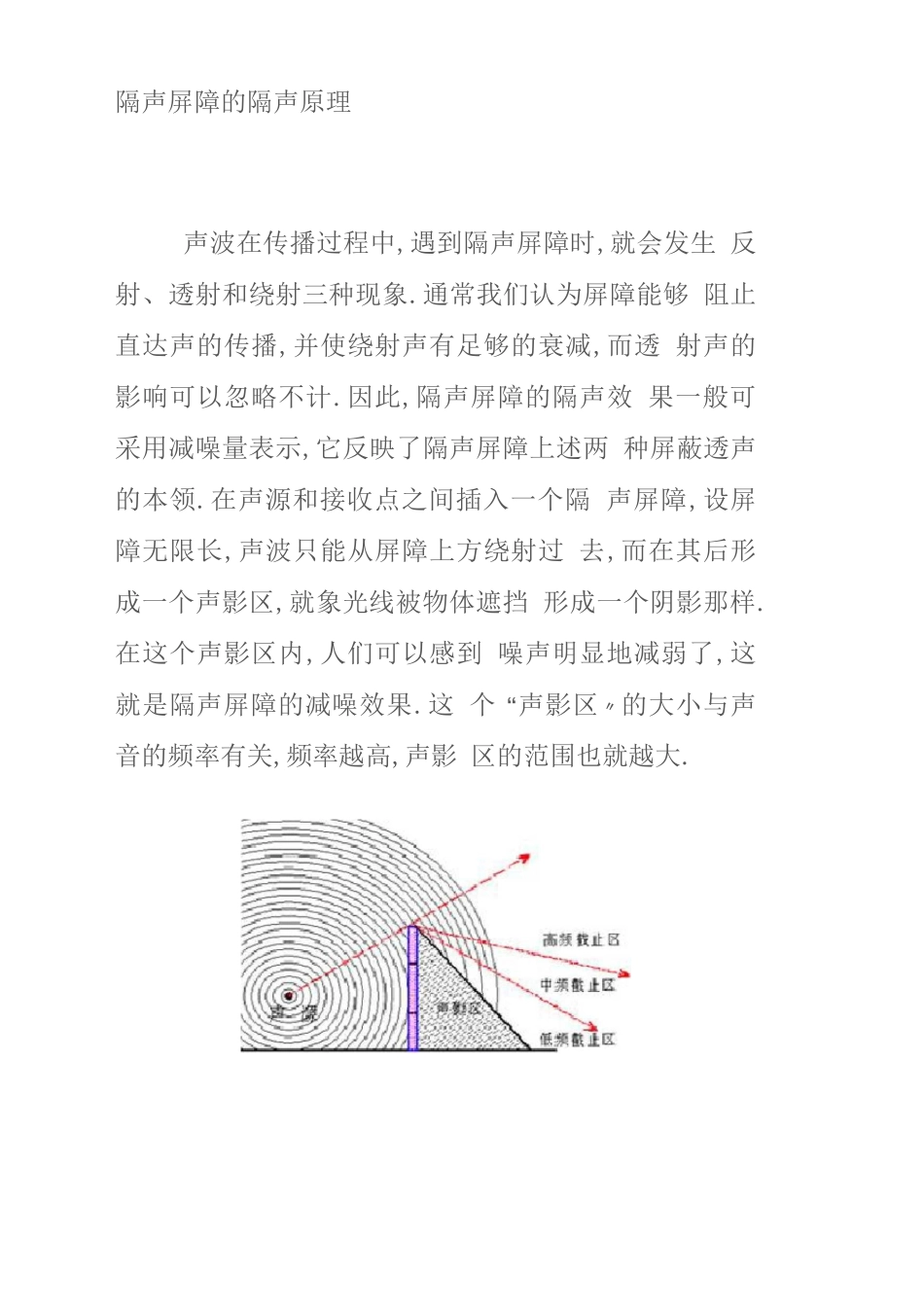

隔声屏障的隔声原理声波在传播过程中,遇到隔声屏障时,就会发生 反射、透射和绕射三种现象.通常我们认为屏障能够 阻止直达声的传播,并使绕射声有足够的衰减,而透 射声的影响可以忽略不计.因此,隔声屏障的隔声效 果一般可采用减噪量表示,它反映了隔声屏障上述两 种屏蔽透声的本领.在声源和接收点之间插入一个隔 声屏障,设屏障无限长,声波只能从屏障上方绕射过 去,而在其后形成一个声影区,就象光线被物体遮挡 形成一个阴影那样.在这个声影区内,人们可以感到 噪声明显地减弱了,这就是隔声屏障的减噪效果.这 个“声影区〃的大小与声音的频率有关,频率越高,声影 区的范围也就越大.隔声屏障的产品结构主要由钢结构立柱和吸隔声屏板两局部组成,立 柱是声屏障的主要受力构件,它通过高强弹簧卡子将 其固定在 H 型立柱槽内,形成隔声屏障.L 隔声屏底基工声屏障板工透明屏体 4.声屏障板半凰嗔声拄图二匡1 二图四邈._吸血五车胎金世框隔声屏障通常由隔声屏障板、透明屏体和支撑构 建组成〔见图一〕；单面隔声屏障板结构见图二；双 面吸声隔声屏障见图三；透明屏体结构见图四.支撑 构件可用 H 钢制作,也可用钢筋混凝土结构.支撑构 件同根底的连接可用地脚螺栓连接,也可预制预埋.声屏障原理简介添加时间:2021-5-11一、声屏障及应用场合对于某些场合,如车间里有很多高噪音的大型机械设 备,有些设备能泄出易燃气体而要求防爆,有些设备需要散 热,且换气量较大,以及操作和维修不便等情况下,可采用 声屏障来降低接受点的噪音.隔声屏障是用隔音结构做成 的,并在朝向噪音源一侧进行了高效吸音处理的屏障.将它 放在噪音源与接受点之间,阻挡噪音直接向接受点辐射的一 种降噪举措.这种举措简单、经济,除了适用于车间内,一 些不直接用全封闭的隔音罩的机械设备及减噪量要求不大 的情况外.还适用于露天场合,使噪音源与需要安静的区域 隔离.二、声屏障的降噪原理声彼传播中遇到障碍物产生衍射〔绕射〕现象,与光波 照射到物体的绕射现象相似,光线被不透明的物体遮挡后, 在阻碍物后面出现阴影区,而声波产生〃声影区〃,同时.声 波绕射,必然产生衰减,这就是声屏障隔音的原理.对于高 频噪音,因波长较短,绕射水平差,隔音效果显著；低频音 波波长长,绕射水平强,所以隔声屏障隔音效果是有限的. 下列图为低、中、高频声波遇到障碍物绕射的示意图.三、隔声屏障降噪效果的计算 〔1〕自由音场中隔声屏障降噪量的计算,当在空旷的自由音场中设置一道有...
