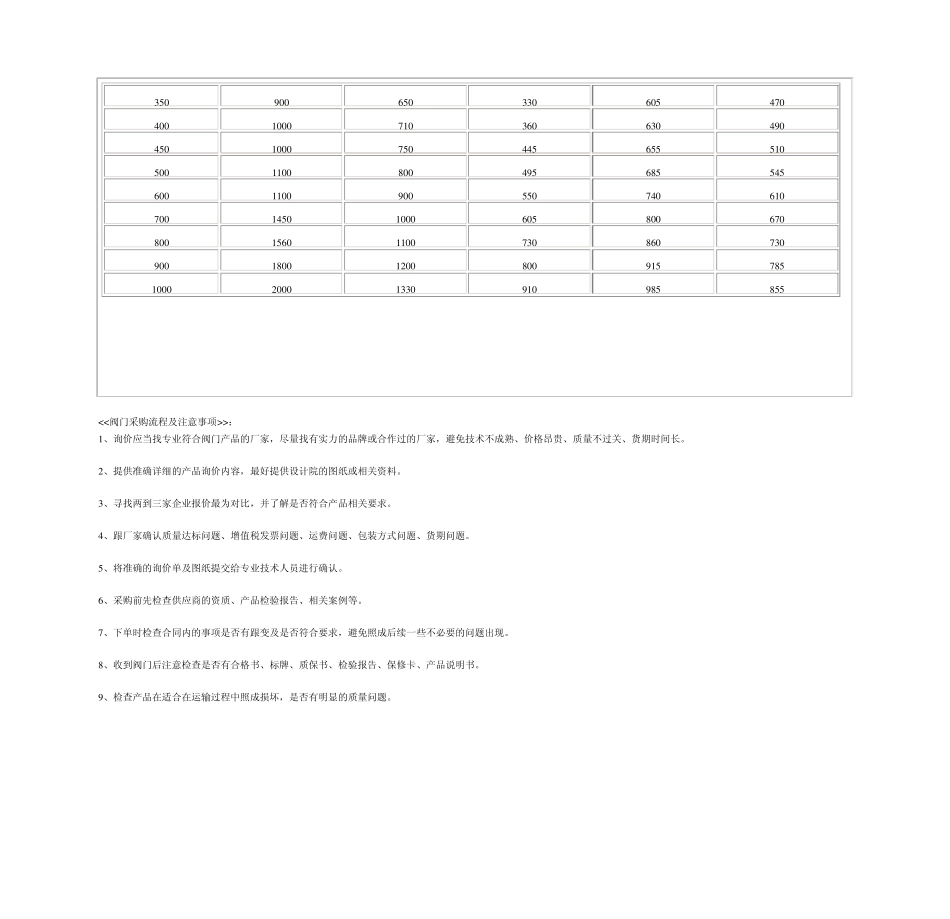

水利控制阀> > 浮球阀> > 遥控浮球阀 产品名称: 遥控浮球阀 产品型号: 100X 产品口径: DN50~DN1000 产品压力: 0.6~6.4Mpa 产品材质: 铸钢、不锈钢、合金钢等 产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS 生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。 产品详细信息 遥控浮球阀结构特点和用途 100X 遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后,自动控制液面高度。 本产品直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封可靠。 本系列阀门产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。 遥控浮球阀工作原理 当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。 当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。 遥控浮球阀主要零件材料 公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃) 1.0 1.5 1.1 水 0-80 1.6 2.4 1.76 2.5 3.75 2.75 遥控浮球阀主要零件材料 零件名称 零件材料 阀体 阀盖 WCB 阀座 阀盘 铜合金 密封圈 O 型圈 丁腈橡胶 阀杆 2Cr13 弹簧 50CrVA 针型阀 铜合金 球阀 铜合金 浮球阀 铜合金 微型过滤器 不锈钢 100X 遥控浮球阀连接尺寸(PN 1.0-2.5MPa) 公称通径 DN L H H1 A B 50 250 260 90 340 260 65 280 285 98 350 270 80 310 295 110 360 280 100 350 315 120 380 290 125 400 335 145 420 340 150 450 390 155 440 360 200 550 460 190 465 385 250 650 520 250 495 415 300 800 620 290 580 440 350 900 650 330 605 470 400 1000 710...
